Поршневое уплотнение PSC для гидроцилиндров
PSC — компактное полиуретановое поршневое уплотнение двойного действия, разработанное для установки в посадочные канавки O-Ring и QUAD-RING без существенного изменения геометрии цилиндра.
Описание поршневого уплотнения PSC
Поршневое уплотнение PSC применяется в гидравлических цилиндрах двустороннего действия как компактная альтернатива стандартным кольцам круглого сечения. Профиль разрабатывался для случаев, когда обычного O-Ring уже недостаточно по ресурсу, стойкости к экструзии или стабильности герметизации, но при этом нет возможности изменить существующую посадочную канавку.
Конструкционно PSC представляет собой полиуретановый рабочий профиль с активирующим эластомерным элементом. Основная рабочая часть выполнена из полиуретана высокой твердости, благодаря чему уплотнение обладает значительно большей устойчивостью к истиранию и выдавливанию по сравнению с классическими резиновыми кольцами.
Геометрия профиля позволяет устанавливать PSC в канавки, рассчитанные под O-Ring и QUAD-RING, сохраняя компактные размеры узла. При необходимости конструкция допускает применение антиэкструзионных колец с одной или двух сторон, если цилиндр работает при повышенных давлениях или увеличенном монтажном зазоре.
За счет компактности и простой посадочной логики PSC часто используется как инженерная модернизация стандартных резиновых уплотнений. Такой профиль позволяет повысить ресурс цилиндра без серьезной переработки конструкции поршня и посадочного места.
Технические характеристики поршневого уплотнения
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| PU / NBR | до 1 м/с | -40°C…+100°C | до 40 МПа / 400 bar | гидроцилиндры двойного действия, замена O-Ring и QUAD-RING, компактные посадочные места |
Преимущества уплотнения PSC
- разработано как усиленная замена стандартных O-Ring и QUAD-RING
- подходит для существующих канавок без серьезной переработки поршня
- полиуретановый профиль обладает высокой стойкостью к истиранию
- повышенная устойчивость к экструзии по сравнению с обычными резиновыми кольцами
- компактная конструкция для ограниченных посадочных мест
- возможность установки антиэкструзионных колец с одной или двух сторон
- стабильная работа в гидроцилиндрах двустороннего действия
Аналоги и взаимозаменяемость PSC
PSC подбирается как компактное поршневое уплотнение двойного действия при совпадении размеров канавки, рабочего зазора, давления и типа рабочей среды. Профиль часто используется как модернизация стандартных O-Ring и QUAD-RING в серийных гидроцилиндрах.

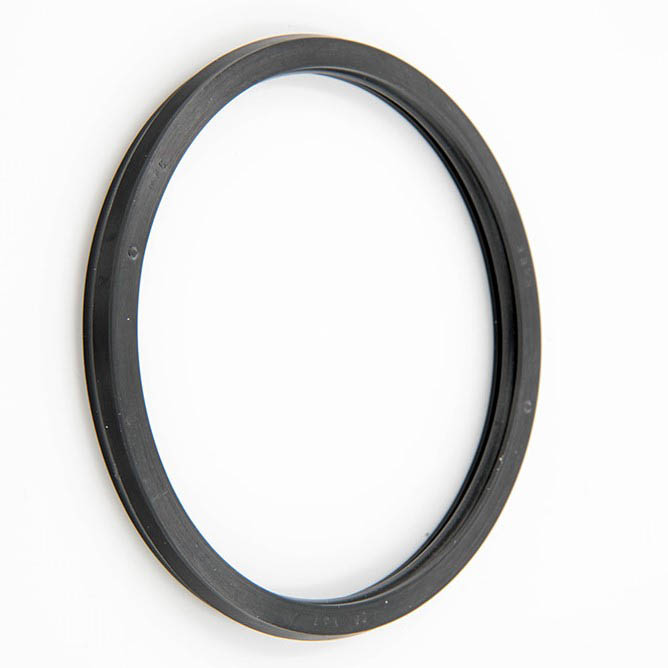

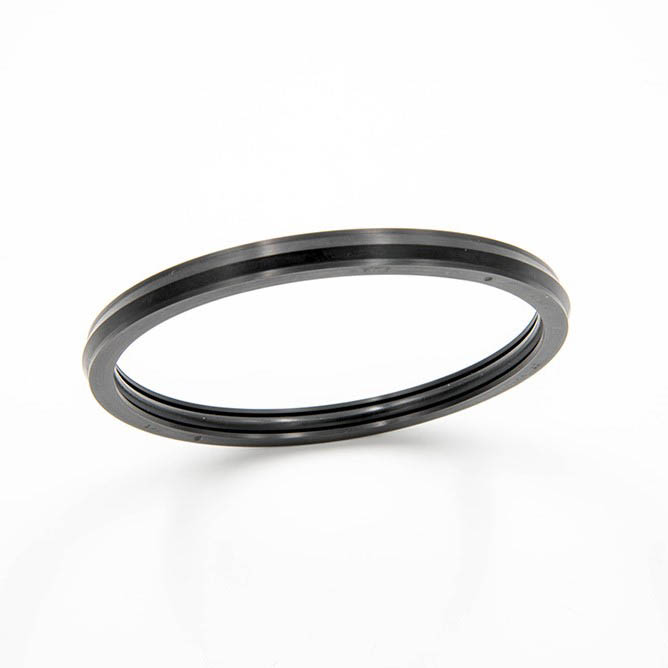

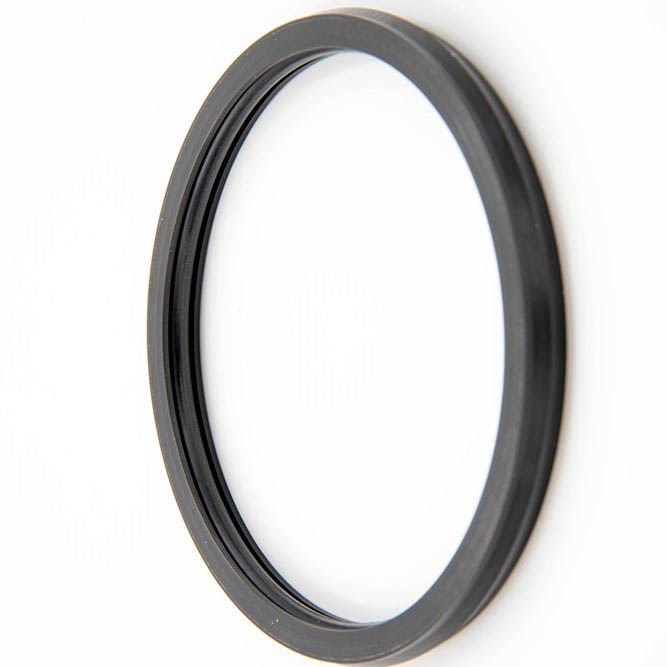

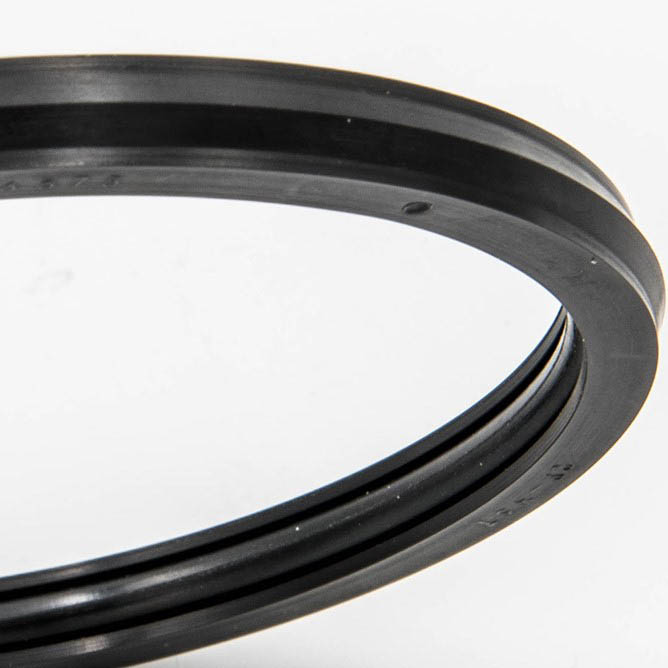

Фотографии и рендеры поршневое гидравлическое уплотнение PSC
Фотографии и рендеры поршневого гидравлического уплотнения PSC — форма профиля, рабочая кромка и посадочная геометрия для быстрого подбора размеров и сравнения с таблицей.
