Пневматическое поршневое уплотнение NAP 210
NAP 210 — пневматическое поршневое уплотнение одностороннего действия для цилиндров с возвратно-поступательным движением.
Описание пневматического уплотнения NAP 210
Профиль NAP 210 предназначен для герметизации поршней пневматических цилиндров и применяется в системах с возвратно-поступательным движением. Конструкция обеспечивает стабильное уплотнение при низком и среднем давлении воздуха, а также отличается хорошими динамическими характеристиками.
Геометрия профиля включает эластичную рабочую кромку и опорную часть, обеспечивающую надежную фиксацию уплотнения в посадочной канавке. Благодаря малому коэффициенту трения уплотнение снижает сопротивление движению поршня и способствует плавной работе пневматического цилиндра.
NAP 210 выпускается в различных эластомерных материалах, включая NBR, EPDM и FKM (Viton), что позволяет адаптировать профиль под температурный режим, тип рабочей среды и условия эксплуатации. Уплотнение подходит для стандартной промышленной пневматики, автоматизированных систем и компактных исполнительных механизмов.
Конструкция профиля обеспечивает простой монтаж, стабильную герметизацию и длительный ресурс работы даже при высокой частоте циклов.
Технические характеристики NAP 210
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| EPDM | до 1 м/с | -40°C…+160°C | до 1.2 МПа / 12 bar | пневматика с повышенной термостойкостью |
| NBR | до 1 м/с | -25°C…+100°C | до 1.2 МПа / 12 bar | стандартные пневматические цилиндры |
| FKM / Viton | до 1 м/с | -20°C…+200°C | до 1.2 МПа / 12 bar | высокотемпературные и химически активные среды |
Преимущества уплотнения NAP 210
- стабильная работа в пневматических цилиндрах
- низкий коэффициент трения и плавное движение поршня
- простая установка в стандартные посадочные канавки
- подходит для высокой частоты рабочих циклов
- устойчивость к износу и динамическим нагрузкам
- широкий выбор материалов под различные условия эксплуатации
- компактная конструкция для промышленной пневматики
Аналоги и взаимозаменяемость NAP 210
NAP 210 подбирается как пневматическое поршневое уплотнение одностороннего действия при совпадении посадочных размеров, геометрии профиля и рабочих параметров системы. При замене необходимо учитывать материал, давление, скорость перемещения и температурный режим.

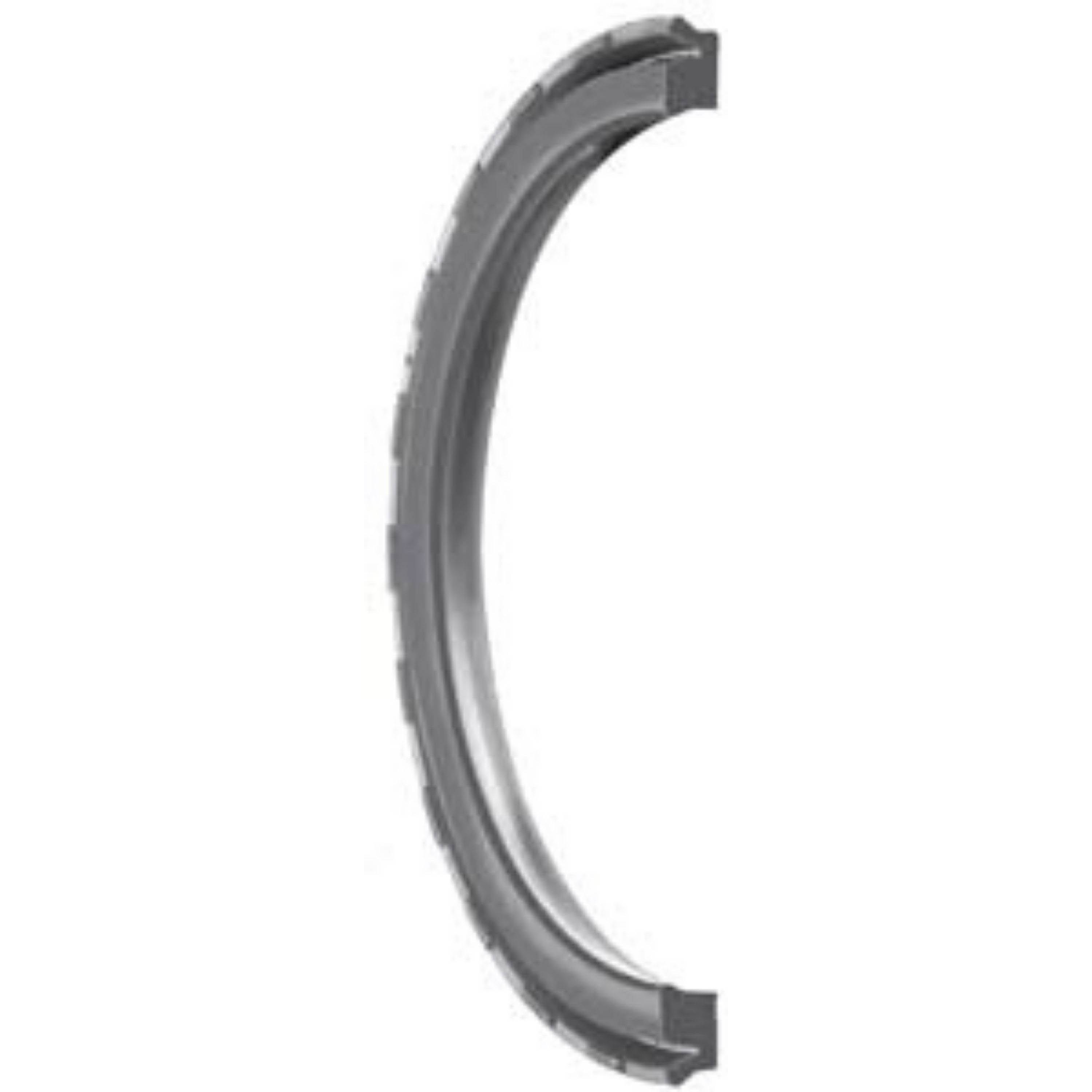

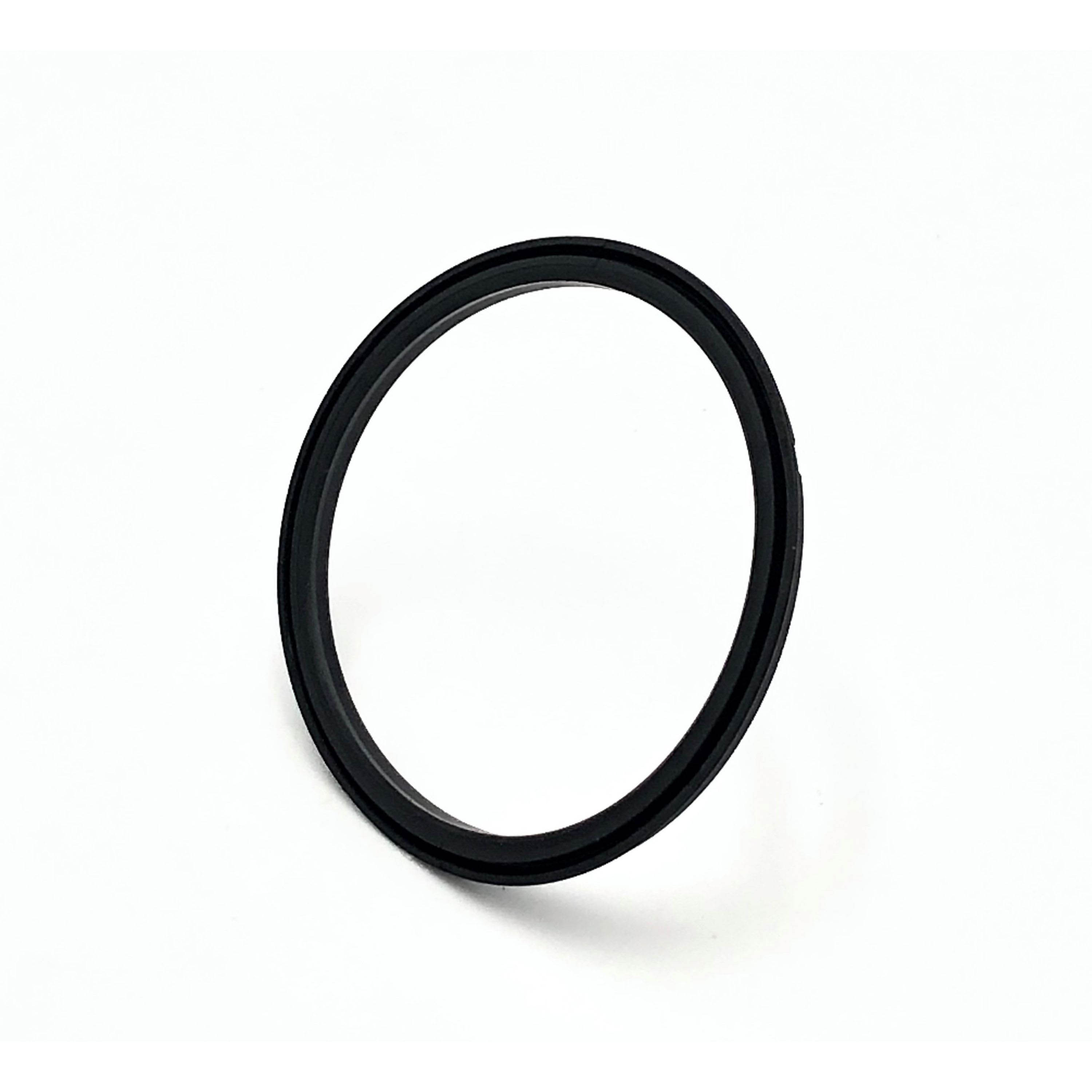

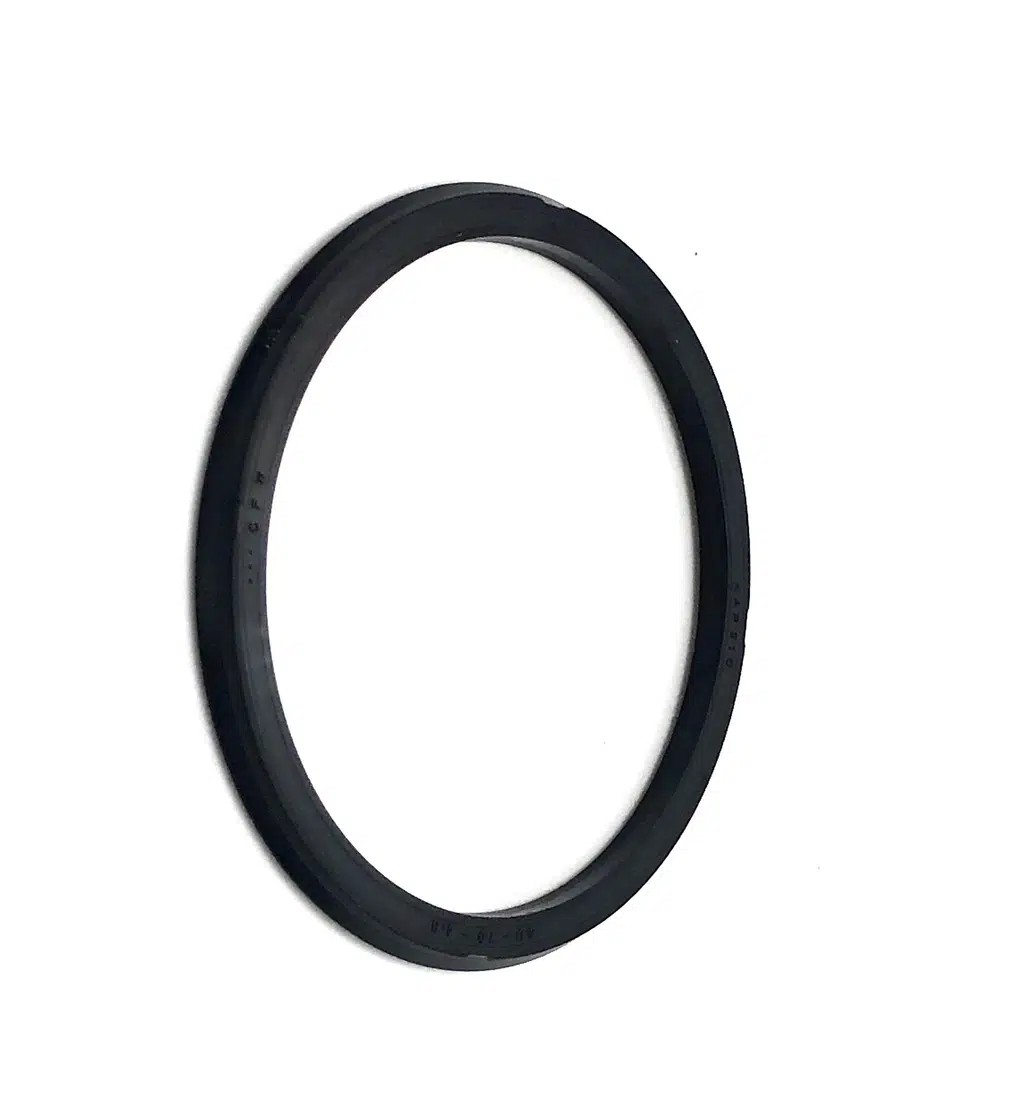

Визуальная схема и геометрия профиля NAP 210
Изображения показывают форму профиля, рабочие кромки и посадочную геометрию поршневого пневматического уплотнения NAP 210 для подбора размеров и сравнения с аналогами.
