Пневматическое поршневое уплотнение MPS2
MPS2 — компактное полиуретановое поршневое уплотнение для пневматических цилиндров короткого хода с возможностью работы в одно- и двустороннем режиме.
Описание пневматического уплотнения MPS2
Профиль MPS2 разработан для пневматических цилиндров с коротким ходом и высокой частотой циклов. Уплотнение может использоваться как в цилиндрах одностороннего действия, так и в двусторонних пневмосистемах. Конструкция профиля ориентирована на стабильную динамическую герметизацию при минимальном сопротивлении движению.
Основной материал исполнения — полиуретан PU, обладающий хорошей износостойкостью и устойчивостью к механическим нагрузкам. Благодаря этому профиль сохраняет рабочую геометрию даже при интенсивной циклической работе и длительной эксплуатации.
Особенность MPS2 заключается в способности удерживать смазочную пленку на поверхности цилиндра. Это улучшает плавность перемещения поршня, снижает трение и положительно влияет на ресурс всей пневматической системы. В некоторых исполнениях направляющее кольцо может быть интегрировано непосредственно в конструкцию уплотнения.
Уплотнение применяется в промышленной пневматике, автоматизированных линиях, компактных цилиндрах и узлах, где требуется стабильная работа при низком давлении и высокой скорости срабатывания.
Технические характеристики MPS2
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| PU | до 1 м/с | -30°C…+90°C | до 2 МПа / 20 bar | пневматические цилиндры короткого хода, системы со смазанным воздухом |
Преимущества уплотнения MPS2
- подходит для цилиндров короткого хода
- работает в системах одно- и двустороннего действия
- низкое трение и плавный ход поршня
- удерживает смазочную пленку на поверхности цилиндра
- полиуретановый материал устойчив к истиранию
- компактный профиль для ограниченных посадочных мест
- стабильная работа при высокой цикличности
Аналоги и взаимозаменяемость MPS2
MPS2 подбирается как компактное пневматическое поршневое уплотнение при совпадении посадочных размеров, рабочего давления и условий эксплуатации. При замене важно учитывать геометрию канавки, наличие смазки и требования к динамическому трению.

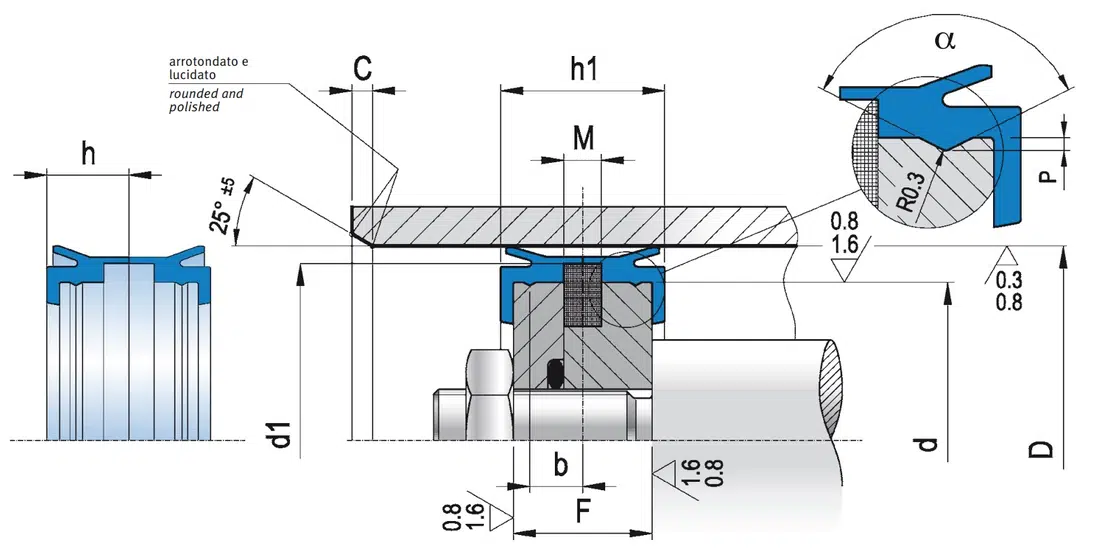

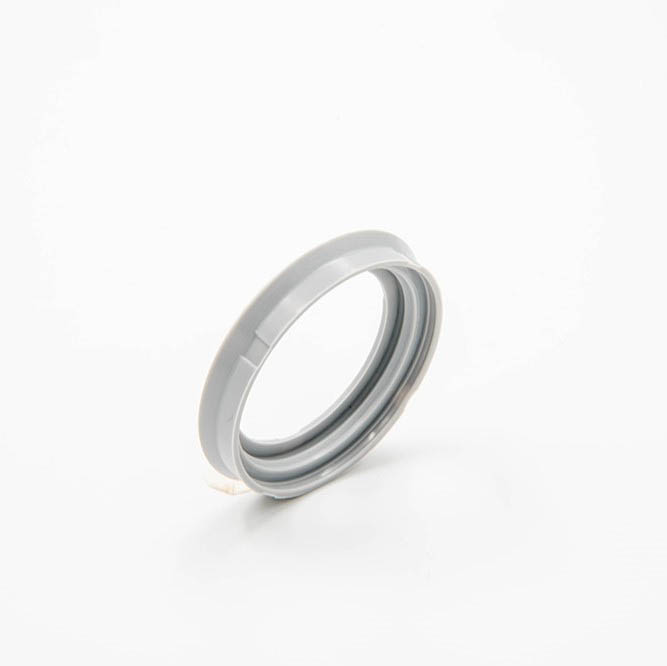

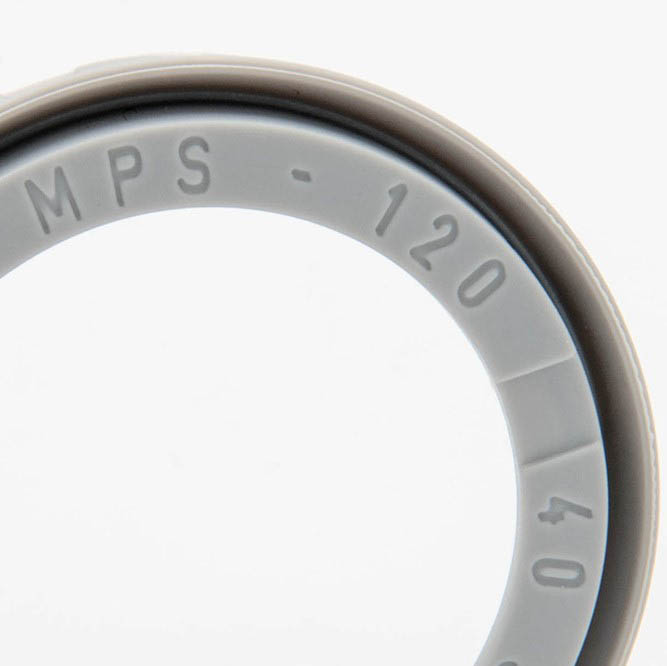

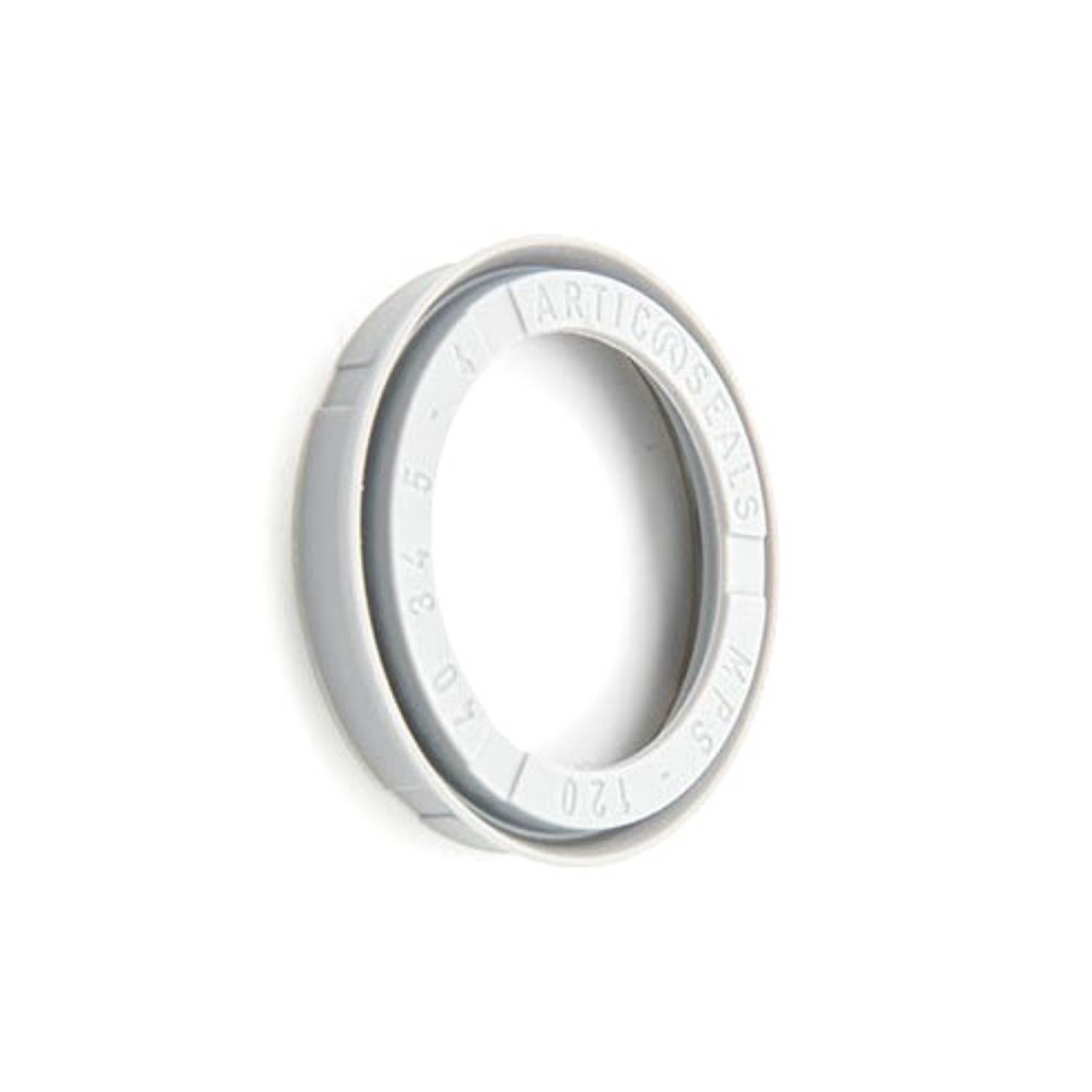

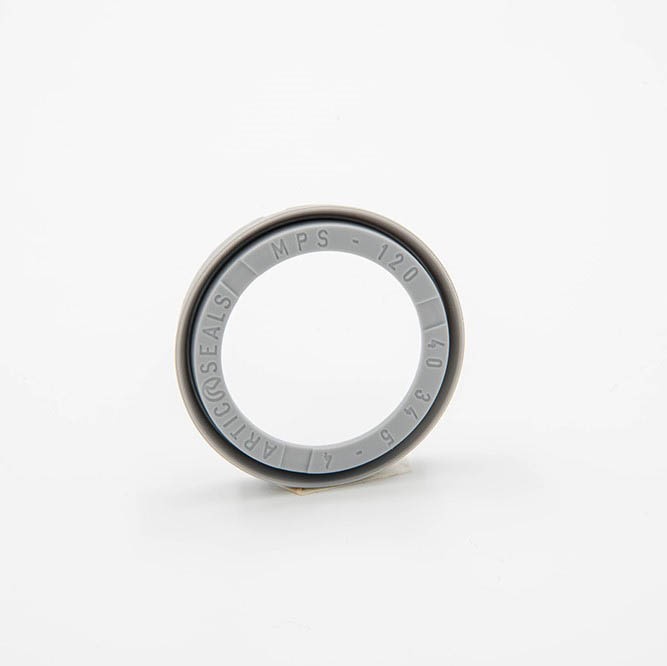

Визуальная схема и геометрия профиля MPS2
Изображения показывают форму профиля, рабочие кромки и посадочную геометрию поршневого пневматического уплотнения MPS2 для подбора размеров и сравнения с аналогами.
