Поршневое уплотнение MA44 для агрессивных сред
MA44 — пружинно-активируемое уплотнение с PTFE-обоймой, предназначенное для нефтехимической отрасли, высокоагрессивных рабочих сред и условий, где применение стандартных резиновых активаторов невозможно.
Описание поршневого уплотнения MA44
Профиль MA44 относится к высокотехнологичным пружинно-активируемым уплотнениям, применяемым в нефтехимической, химической и энергетической промышленности. Основная задача данного профиля — обеспечить стабильную герметизацию в условиях, где стандартные эластомерные материалы быстро разрушаются под воздействием агрессивной химии, температуры или сложных рабочих сред.
В качестве основного уплотняющего элемента используется PTFE-обойма различного наполнения — углеродного, стеклонаполненного либо специальных полимерных композиций. PTFE обладает крайне низким коэффициентом трения, высокой химической стойкостью и практически не реагирует на большинство технических жидкостей, растворителей, нефтепродуктов и агрессивных сред.
В классических PTFE-уплотнениях герметизация обычно обеспечивается резиновым активирующим элементом, например NBR или FKM. Однако в условиях нефтехимии и химического производства даже специальные эластомеры могут терять свойства, разрушаться или нестабильно работать при длительном контакте с агрессивными веществами.
Именно поэтому в профиле MA44 вместо резинового активатора используются металлические меандровые распорные пружины из нержавеющей стали. Пружина постоянно поджимает PTFE-кромку к рабочей поверхности, сохраняя герметичность даже при низком давлении, перепадах температуры и длительной эксплуатации.
Такая конструкция делает MA44 одним из наиболее технологичных решений для сложных условий эксплуатации. Профиль широко применяется в нефтехимической арматуре, насосах, распределительных системах, реакторном оборудовании, компрессорах, дозирующих системах и узлах с агрессивными средами.
Технические характеристики поршневого уплотнения
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| PTFE / Carbon | до 15 м/с | -150°C…+250°C | до 35 МПа / 350 bar | нефтехимия, агрессивные среды, химическое оборудование |
| PTFE / Glass | до 15 м/с | -70°C…+260°C | до 35 МПа / 350 bar | высокотемпературные среды, химическая промышленность |
| Polyethylene | до 15 м/с | -40°C…+130°C | до 35 МПа / 350 bar | специальные технические среды, промышленное оборудование |
| PU | до 15 м/с | -40°C…+120°C | до 35 МПа / 350 bar | динамические узлы и гидросистемы |
Преимущества уплотнения MA44
- высокая химическая стойкость PTFE-обоймы
- работа в агрессивных нефтехимических средах
- отсутствие классического резинового активатора
- меандровая распорная пружина обеспечивает стабильный поджим
- герметизация сохраняется даже при низком давлении
- очень низкий коэффициент трения
- подходит для высоких температур и сложных рабочих условий
- применяется в высокотехнологичном промышленном оборудовании
Аналоги и взаимозаменяемость MA44
MA44 подбирается как пружинно-активируемое PTFE-уплотнение для химических и нефтехимических систем при совпадении посадочных размеров, типа пружины, рабочей среды и температурного режима. При подборе важно учитывать тип наполнения PTFE и материал металлической пружины.

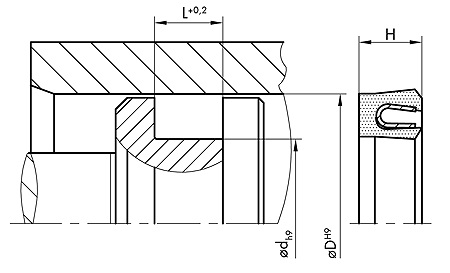

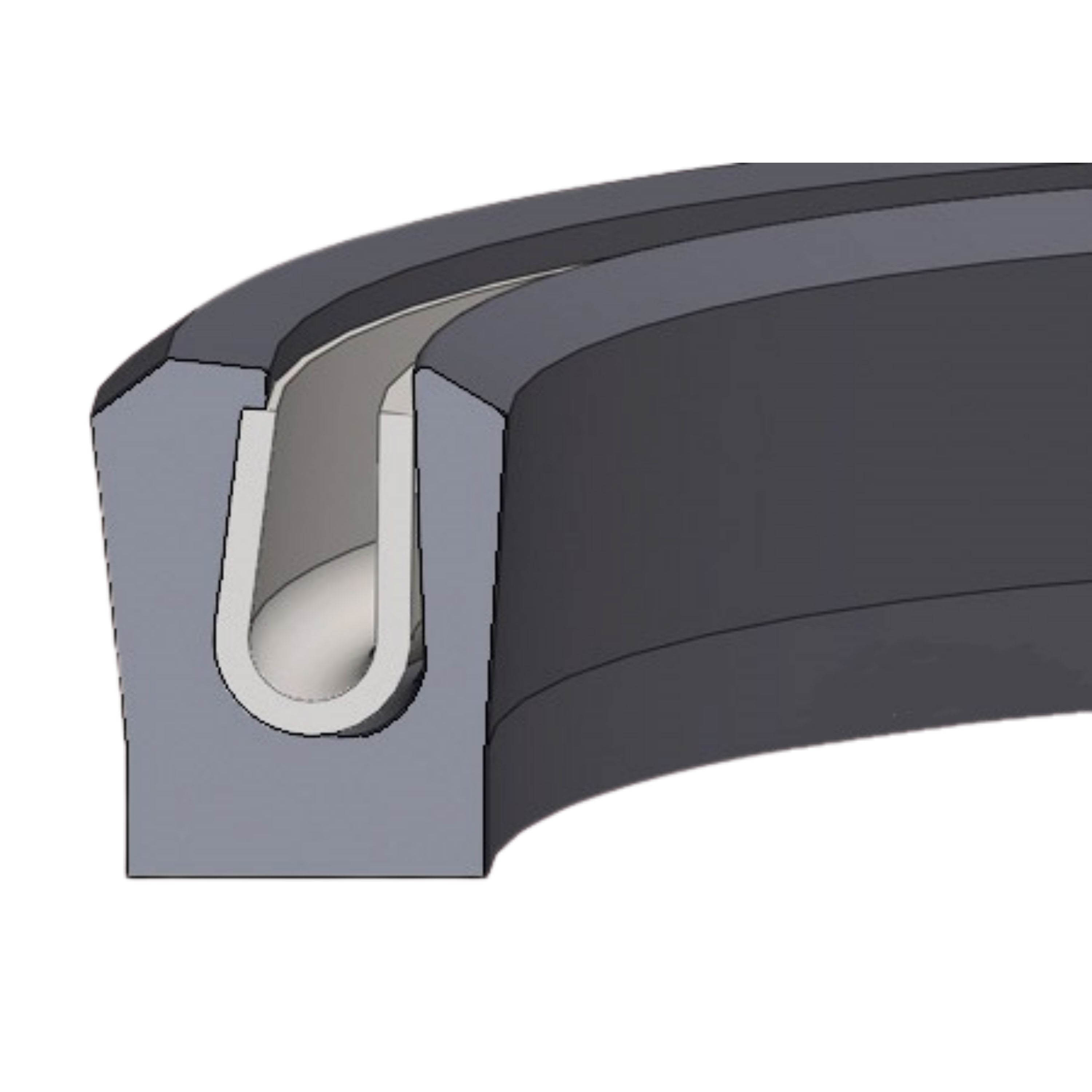

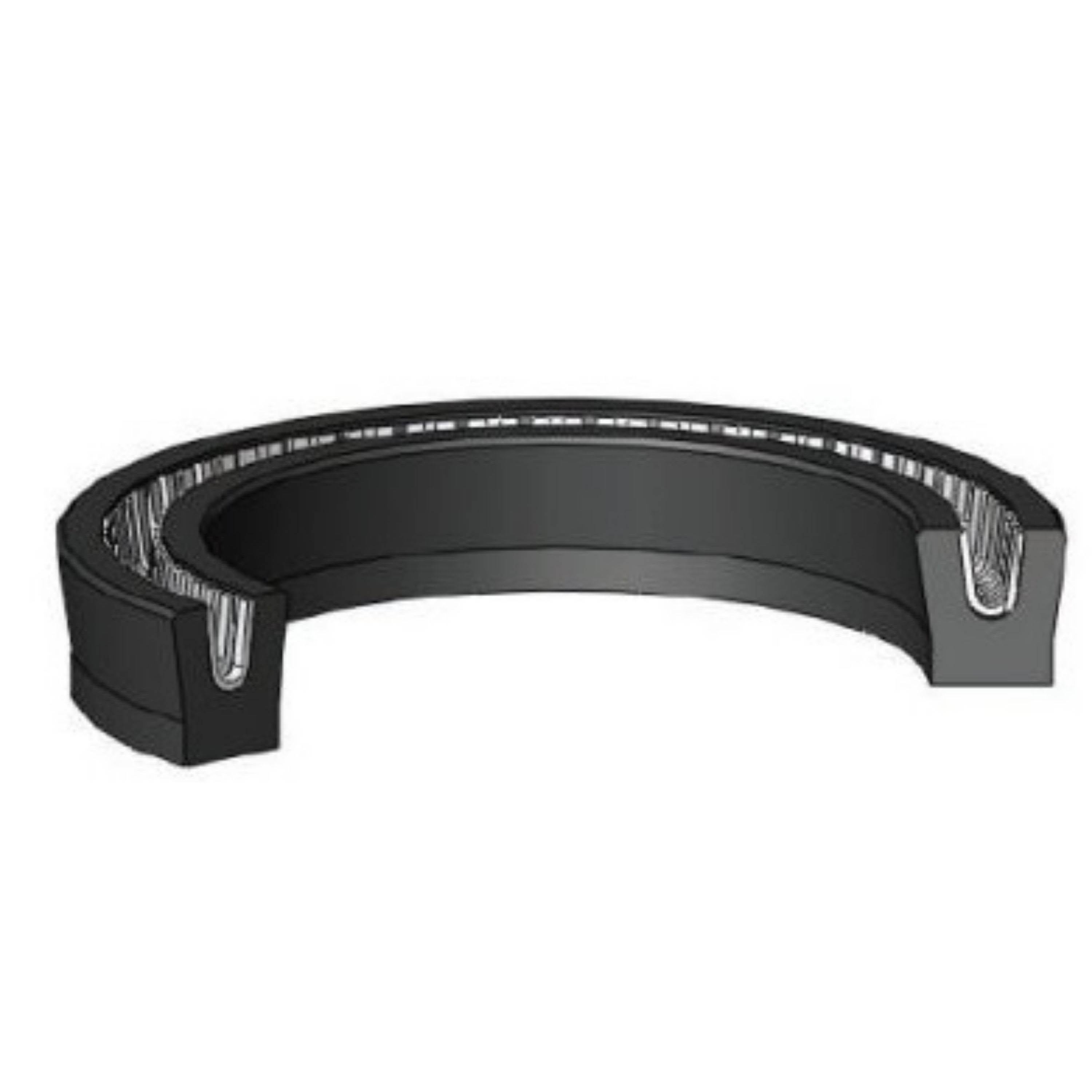

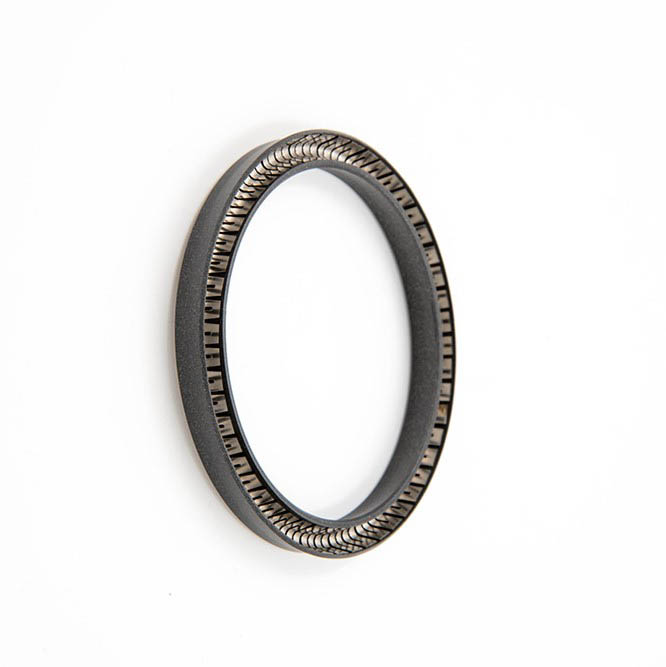

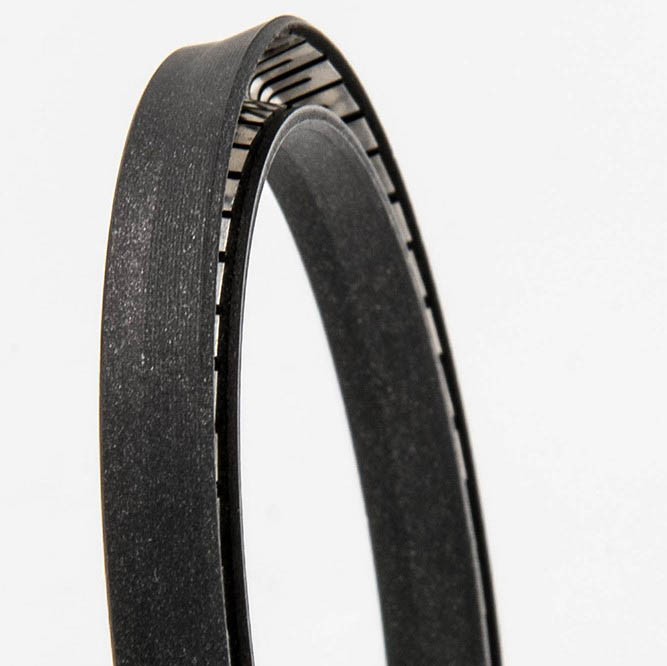

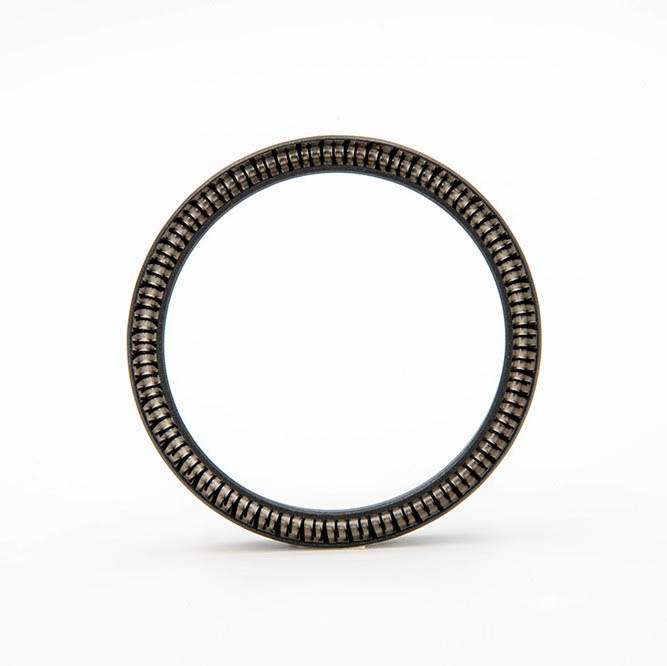

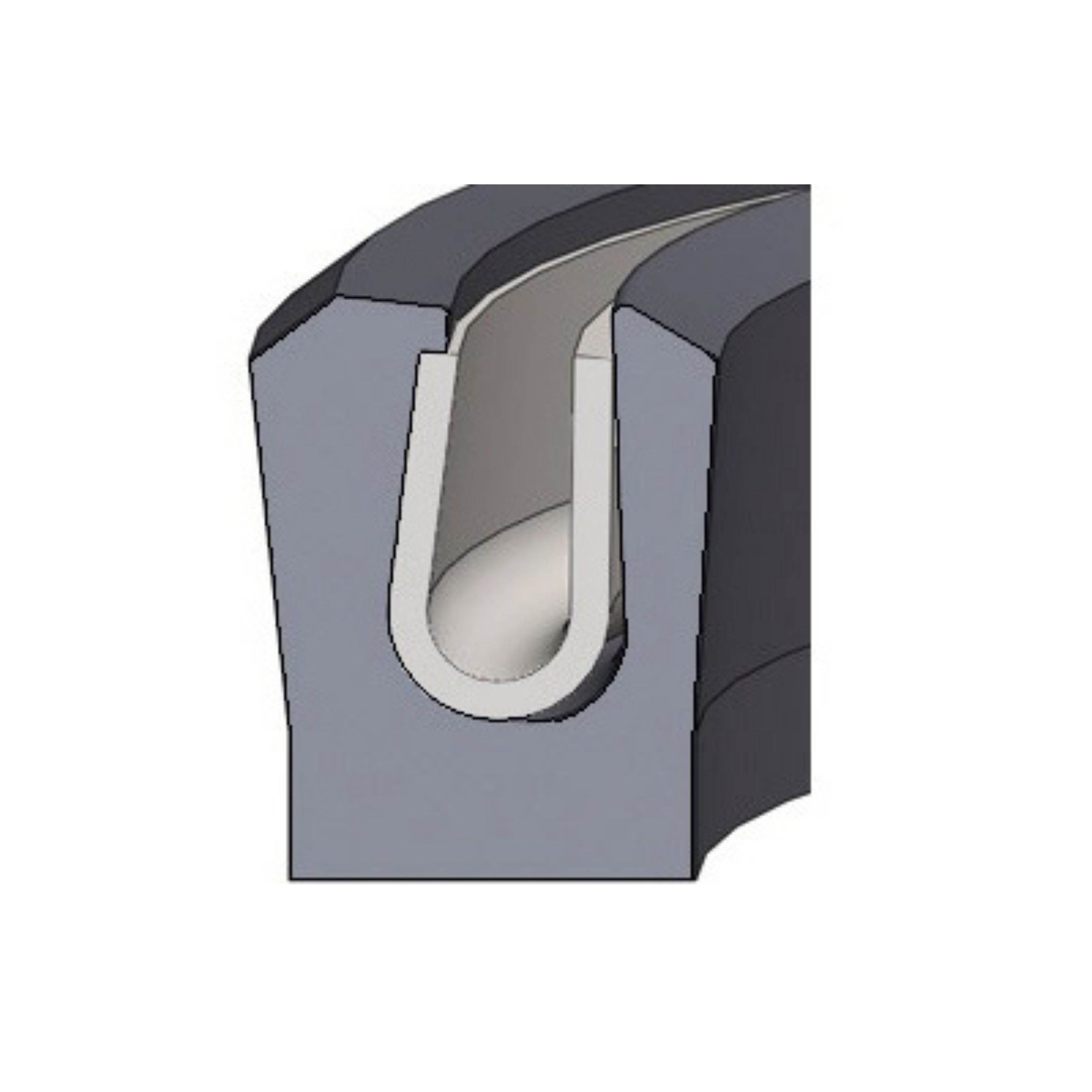

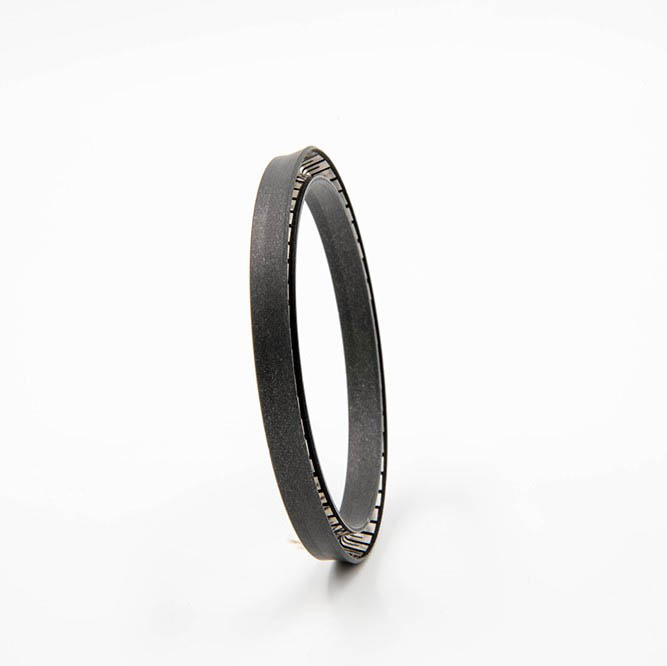

Фотографии и рендеры поршневое гидравлическое уплотнение MA44
Фотографии и рендеры поршневого гидравлического уплотнения MA44 — форма профиля, рабочая кромка и посадочная геометрия для быстрого подбора размеров и сравнения с таблицей.
