Пневматическое поршневое уплотнение KDN
KDN — компактное поршневое уплотнение двойного действия для работы в пневматических цилиндрах и клапанах с уменьшенным осевым зазором.
Описание пневматического уплотнения KDN
Профиль KDN разработан для компактных пневматических узлов, где требуется надежная герметизация при ограниченном монтажном пространстве. Уплотнение используется в цилиндрах короткого хода, распределительных клапанах и компактных пневмосистемах.
Конструкция уплотнения обеспечивает работу в режиме двойного действия и стабильную герметизацию при возвратно-поступательном движении. Благодаря компактной геометрии профиль подходит для посадочных мест с уменьшенным осевым зазором.
Основной материал исполнения — нитрильный каучук NBR, обеспечивающий хорошую устойчивость к износу, деформации и воздействию смазанного воздуха. Уплотнение демонстрирует высокую стойкость к истиранию и экструзии даже при интенсивной циклической работе.
Перед монтажом рекомендуется использовать совместимую смазку для снижения трения и предотвращения повреждения рабочих кромок. Для корректной установки следует применять монтажный инструмент без острых кромок.
Технические характеристики KDN
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| NBR | до 1 м/с | -20°C…+100°C | до 1 МПа / 10 bar | пневматические цилиндры короткого хода и пневмоклапаны |
Преимущества уплотнения KDN
- компактный профиль для ограниченных посадочных мест
- работа в режиме двойного действия
- высокая стойкость к истиранию
- устойчивость к экструзии и деформации
- простая установка в разъемные корпуса
- стабильная работа в пневматических клапанах
- подходит для цилиндров короткого хода
Аналоги и взаимозаменяемость KDN
Профиль KDN взаимозаменяем с рядом компактных пневматических поршневых уплотнений при совпадении размеров посадочного места, рабочего давления и типа среды. При подборе аналога важно учитывать осевой зазор и особенности монтажа.

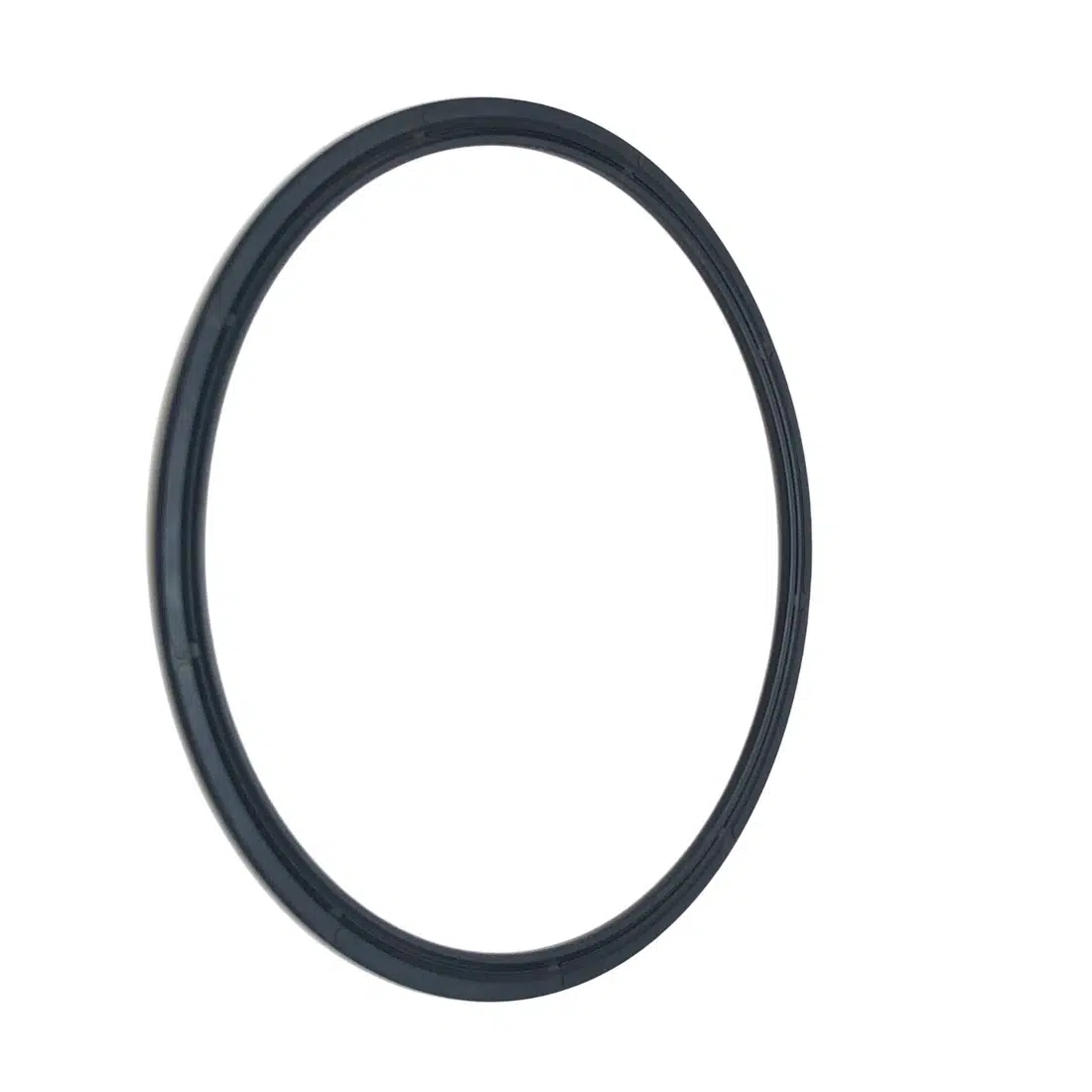

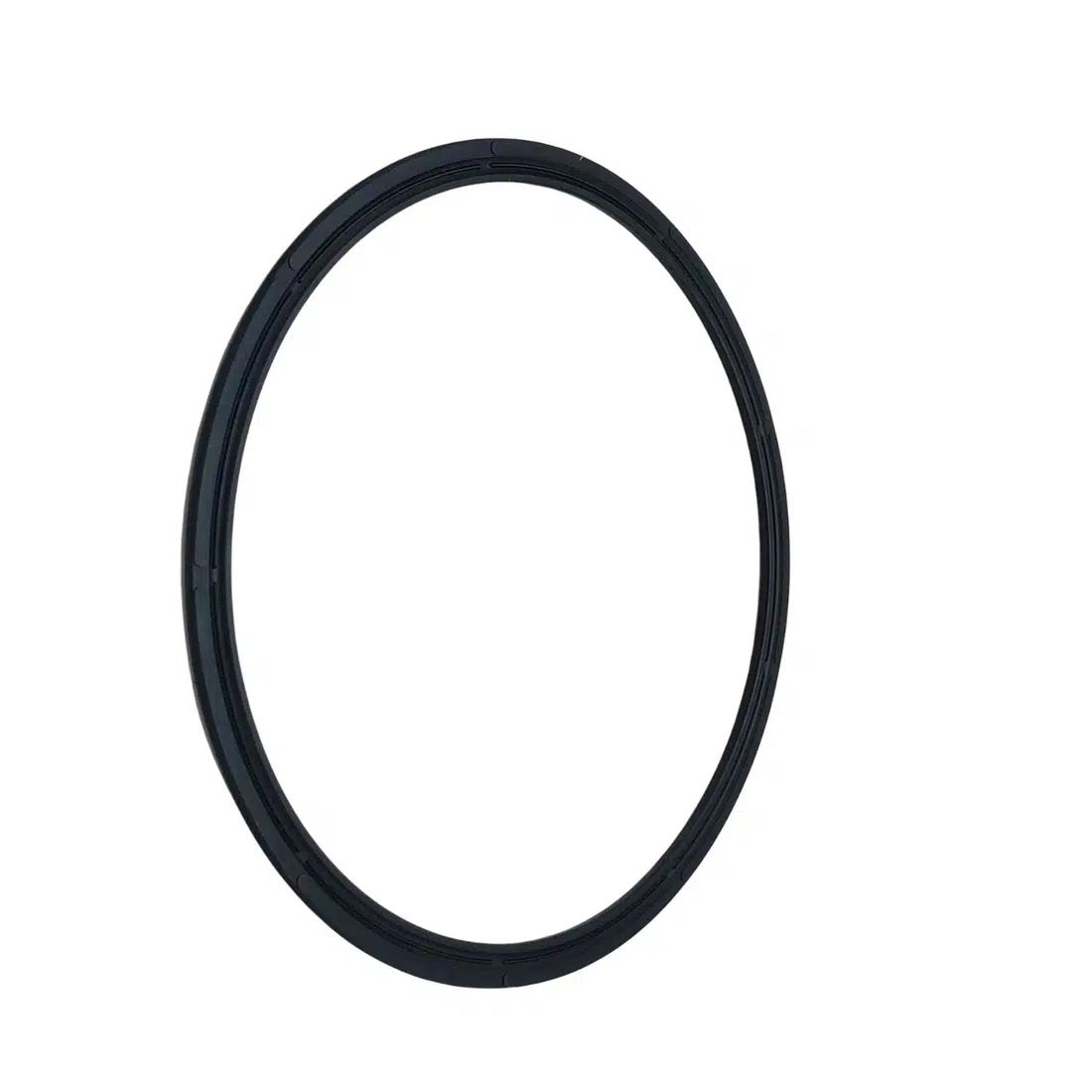

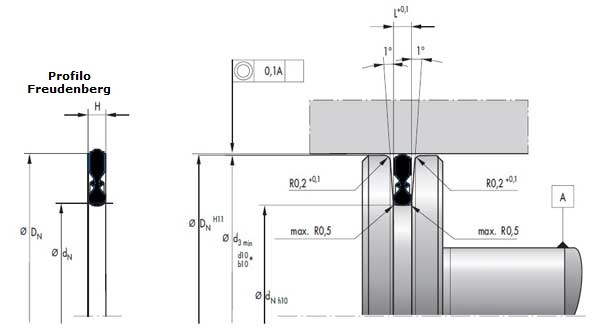

Визуальная схема и геометрия профиля KDN
Изображения показывают форму профиля, рабочие кромки и посадочную геометрию поршневого пневматического уплотнения KDN для подбора размеров и сравнения с аналогами.
