Пневматическое уплотнение GU
GU — симметричное U-образное уплотнение для пневматических цилиндров, применяемое как на поршнях, так и на штоках.
Описание пневматического уплотнения GU
Профиль GU относится к классическим симметричным U-образным уплотнениям для пневматических цилиндров. Конструкция позволяет использовать одно и то же уплотнение как для поршня, так и для штока, что упрощает подбор и обслуживание пневматических узлов.
Уплотнение изготавливается преимущественно из нитрильного каучука NBR и имеет острые рабочие кромки, обеспечивающие надежный контакт с поверхностью цилиндра даже при сравнительно низком рабочем давлении. Благодаря симметричной геометрии профиль стабильно работает при возвратно-поступательном движении в обе стороны.
GU часто применяется в компактных пневмоцилиндрах, распределителях и исполнительных механизмах. В некоторых конструкциях уплотнение устанавливается совместно со стопорным кольцом, ограничивающим осевое смещение в посадочном месте. При этом кольцо не должно поджимать уплотнение, а только фиксировать его положение.
Помимо стандартного материала NBR профиль может изготавливаться из EPDM, VMQ (силикон) и FKM (Viton), что позволяет использовать уплотнение в различных температурных диапазонах и рабочих средах.
Технические характеристики уплотнения GU
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| NBR | до 0.25 м/с | -30°C…+110°C | до 1.2 МПа / 12 bar | стандартные пневматические цилиндры и исполнительные механизмы |
| EPDM | до 0.25 м/с | -40°C…+160°C | до 1.2 МПа / 12 bar | воздушные и водные среды, повышенная температурная стойкость |
| VMQ / Silicone | до 0.25 м/с | -60°C…+200°C | до 1.2 МПа / 12 bar | низкотемпературные и специальные пневматические узлы |
| FKM / Viton | до 0.25 м/с | -15°C…+200°C | до 1.2 МПа / 12 bar | повышенные температуры, масляные пары и агрессивные среды |
Преимущества уплотнения GU
- симметричный профиль позволяет использовать уплотнение как на поршне, так и на штоке
- острые рабочие кромки обеспечивают стабильную герметизацию при низком давлении
- простая и надежная конструкция для серийных пневматических цилиндров
- небольшое монтажное пространство и легкая установка
- возможность изготовления из NBR, EPDM, VMQ и FKM
- подходит для метрических и дюймовых пневматических систем
Аналоги и взаимозаменяемость GU
GU подбирается как универсальное пневматическое U-образное уплотнение для поршней и штоков при совпадении посадочных размеров, профиля, материала и рабочих условий. При замене важно учитывать тип цилиндра, наличие стопорного кольца и величину монтажного зазора.

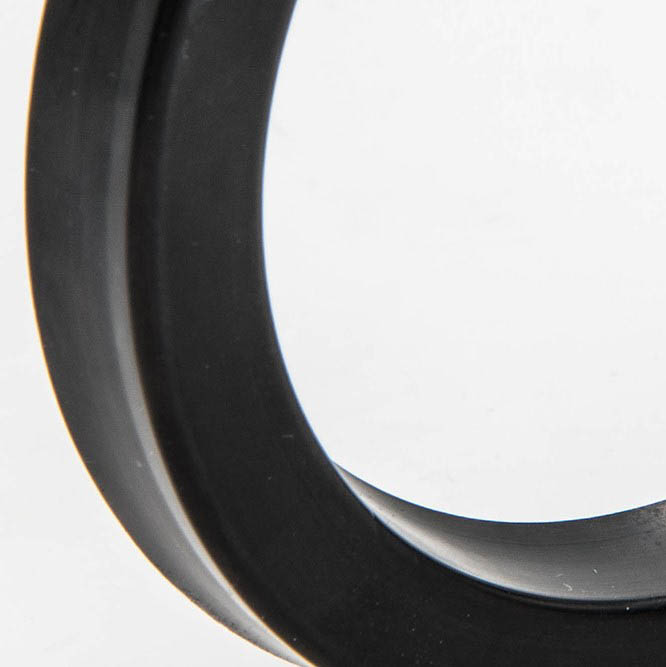

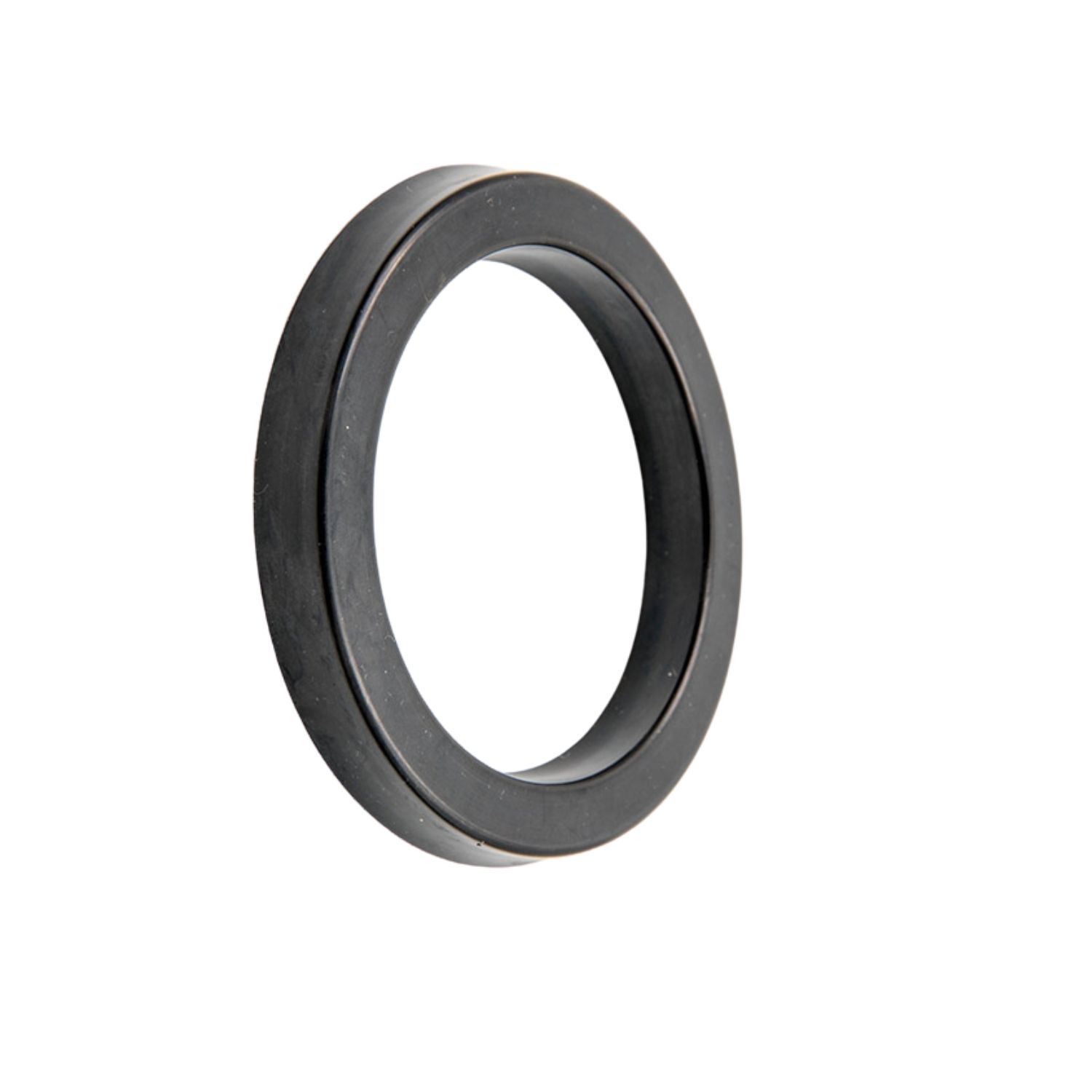

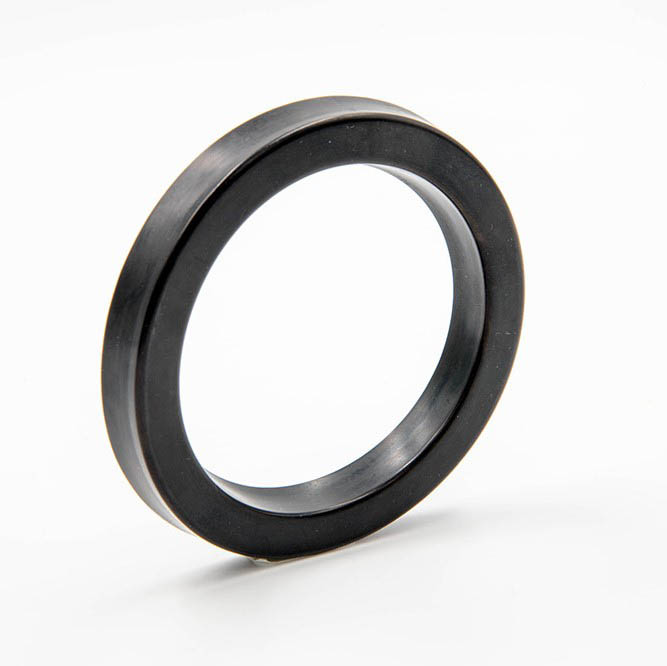

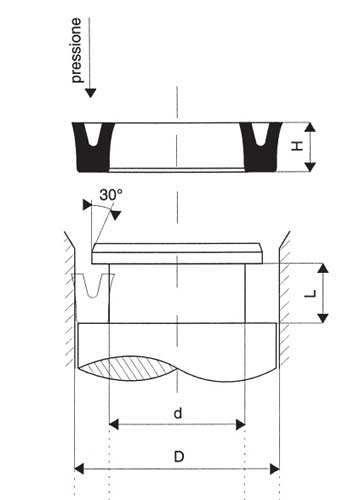

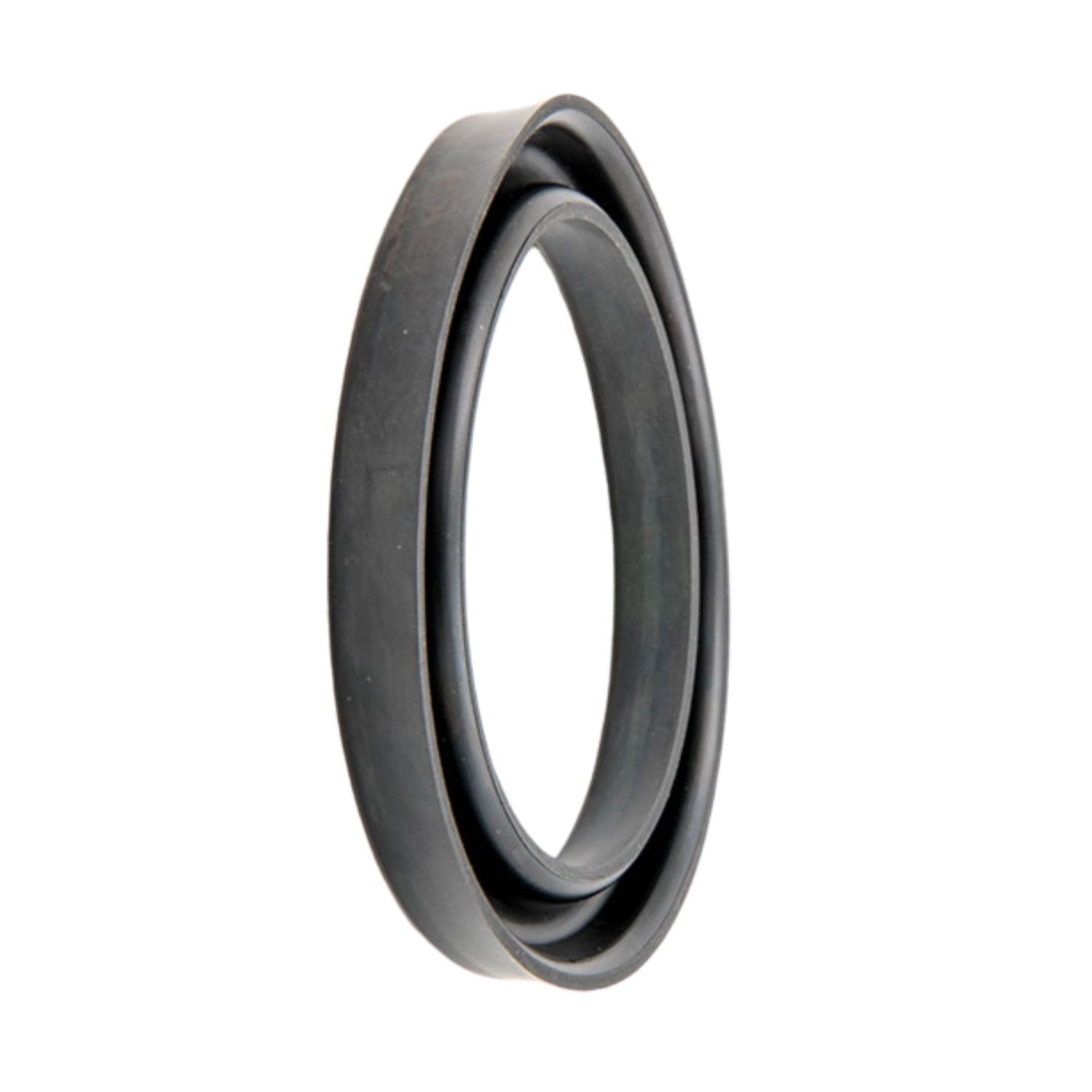

Визуальная схема и геометрия профиля GU
Изображения показывают форму профиля, рабочие кромки и посадочную геометрию поршневого пневматического уплотнения GU для подбора размеров и сравнения с аналогами.
