GT7 / Chevron Seal

Поршневое уплотнение GT7 для гидроцилиндров

GT7 — семиэлементное шевронное уплотнение для тяжелой гидравлики и оборудования с экстремальными нагрузками, высокими давлениями и длительными рабочими циклами.

Описание поршневого уплотнения GT7

GT7 относится к классическим шевронным поршневым уплотнениям и является усиленной версией профилей GT3 и GT5. Основное отличие заключается в увеличенном количестве рабочих элементов — пакет состоит из семи частей, благодаря чему нагрузка распределяется более равномерно по всему уплотнительному узлу.

Конструкция включает несколько V-образных рабочих колец, а также головной и замыкающий элементы. Такая схема обеспечивает постепенную активацию каждого элемента под давлением и позволяет уплотнению эффективно работать при высоких нагрузках, ударных режимах и значительных радиальных деформациях.

На российском рынке подобные решения широко известны по ГОСТ 22704-77 и традиционно применяются в станочной гидравлике, тяжелой металлургии, гидравлических прессах, кузнечно-прессовом оборудовании, прокатных линиях, гидравлических ножницах и крупной промышленной технике.

Основные уплотняющие элементы изготавливаются из резинотканевого материала, обеспечивающего высокую стойкость к износу и экструзии. Головные и замыкающие кольца выполняются из пластика или инженерных полимеров, стабилизирующих работу всего шевронного пакета.

Благодаря семиэлементной конструкции GT7 лучше адаптируется к тяжелым условиям эксплуатации, компенсирует износ рабочих поверхностей и сохраняет герметичность даже при длительных циклических нагрузках.

Технические характеристики поршневого уплотнения

Технические характеристики шевронного поршневого уплотнения GT7
Материал	Скорость	Температура	Давление	Применение
NBR / Fabric	до 0.5 м/с	-30°C…+110°C	до 40 МПа / 400 bar	металлургия, гидропрессы, тяжелая промышленная гидравлика
NBR / Fabric / POM	до 0.5 м/с	-30°C…+110°C	до 40 МПа / 400 bar	тяжелые гидроцилиндры, кузнечно-прессовое оборудование, прокатные линии
FKM / Fabric	до 0.5 м/с	-20°C…+200°C	до 40 МПа / 400 bar	высокотемпературные гидросистемы и специальные рабочие среды

Преимущества уплотнения GT7

семиэлементная конструкция обеспечивает максимально равномерное распределение нагрузки
повышенная устойчивость к экструзии и деформации при высоком давлении
эффективная работа в тяжелой станочной и металлургической гидравлике
подходит для гидропрессов, прокатных линий, гидравлических ножниц и кузнечного оборудования
резинотканевые элементы обладают высокой износостойкостью и долговечностью
возможность компенсации износа и сохранения герметичности при длительной эксплуатации

Аналоги и взаимозаменяемость GT7

GT7 подбирается как усиленное семиэлементное шевронное поршневое уплотнение при совпадении посадочных размеров, высоты пакета, материала и рабочих параметров. При замене важно учитывать состояние цилиндра, качество направляющих поверхностей и тип рабочей жидкости.

GT3 GT5 CH ES E1 E2 E3 EK MV MVPS TG7 ГОСТ 22704-77

Фотографии и рендеры поршневое гидравлическое уплотнение GT7

Фотографии и рендеры поршневого гидравлического уплотнения GT7 — форма профиля, рабочая кромка и посадочная геометрия для быстрого подбора размеров и сравнения с таблицей.

Поршневое гидравлическое уплотнение GT7, фото профиля

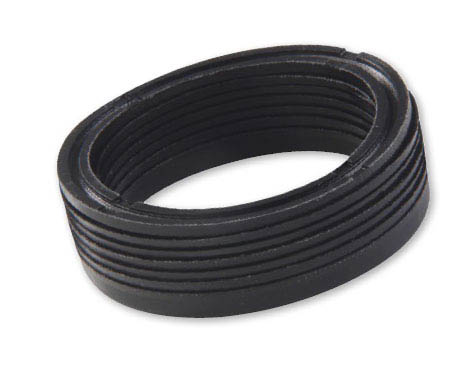

Поршневое гидравлическое уплотнение GT7, форма рабочих кромок

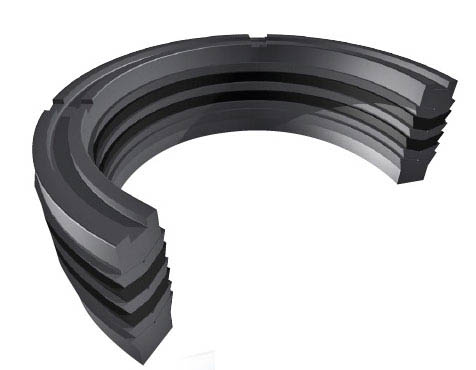

Поршневое гидравлическое уплотнение GT7, форма сечения

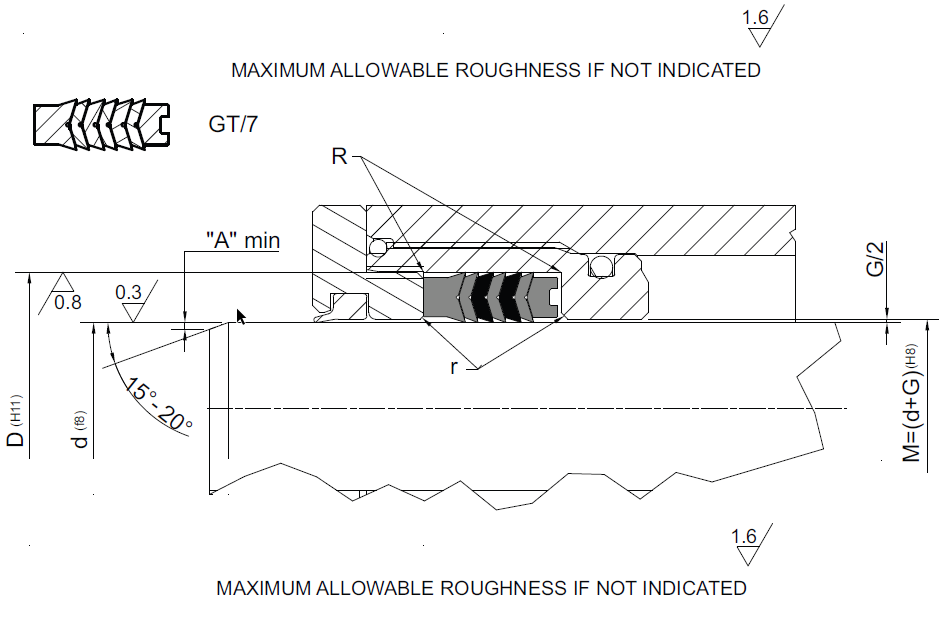

Поршневое гидравлическое уплотнение GT7, посадочная геометрия профиля

Размеры профиля GT-7

Техническая таблица размеров

d	D	H	Дополнительное обозначение	Артикул	Полное наименование
8	18	18,5	7001	070031	8x18x18,5 GT-7
10	20	18,5	7002	078039	10x20x18,5 GT-7
12	22	18,5	7003	086047	12x22x18,5 GT-7
14	24	18,5	7004	094055	14x24x18,5 GT-7
14	25	18,5	7005	098059	14x25x18,5 GT-7
16	26	18,5	7006	102062	16x26x18,5 GT-7
18	28	18,5	7007	110070	18x28x18,5 GT-7
20	30	18,5	7008	118078	20x30x18,5 GT-7
20	32	22,5	7009	125078	20x32x22,5 GT-7
22	32	18,5	7010	125086	22x32x18,5 GT-7
22	34	22,5	7011	133086	22x34x22,5 GT-7
25	37	22,5	7012	145098	25x37x22,5 GT-7
25	40	22,5	7013	157098	25x40x22,5 GT-7
28	40	22,5	7014	157110	28x40x22,5 GT-7
30	42	22,5	7015	165118	30x42x22,5 GT-7
28	43	22,5	7016	169110	28x43x22,5 GT-7
32	44	22,5	7017	173125	32x44x22,5 GT-7
30	45	22,5	7018	177118	30x45x22,5 GT-7
32	47	22,5	7019	184125	32x47x22,5 GT-7
35	47	22,5	7020	184137	35x47x22,5 GT-7
36	48	22,5	7021	188141	36x48x22,5 GT-7
36	51	22,5	7022	200141	36x51x22,5 GT-7
40	52	22,5	7023	204157	40x52x22,5 GT-7
42	54	22,5	7024	212165	42x54x22,5 GT-7
40	55	22,5	7025	216157	40x55x22,5 GT-7
42	57	22,5	7026	224165	42x57x22,5 GT-7
45	60	22,5	7027	236177	45x60x22,5 GT-7
50	65	22,5	7028	255196	50x65x22,5 GT-7
50	65	29	7028/1	255196	50x65x29 GT-7
45	65	27,5	7029	255177	45x65x27,5 GT-7
55	70	22,5	7030	275216	55x70x22,5 GT-7
50	70	30	7031	275196	50x70x30 GT-7
56	71	22,5	7032	279220	56x71x22,5 GT-7
55	75	30	7033	295216	55x75x30 GT-7
60	75	22,5	7034	295236	60x75x22,5 GT-7
56	76	37	7035	299220	56x76x37 GT-7
65	77	22,5	7035/1	303255	65x77x22,5 GT-7
63	78	22,5	7036	307248	63x78x22,5 GT-7
65	80	29	7036/1	314255/AI	65x80x29 GT-7
65	80	22,5	7037	314255	65x80x22,5 GT-7
60	80	37	7037/1	314236	60x80x37 GT-7
63	83	37	7038	326248	63x83x37 GT-7
65	85	41	7039	334255	65x85x41 GT-7
70	85	22,5	7040	334275	70x85x22,5 GT-7
70	90	41	7041	354275	70x90x41 GT-7
75	90	22,5	7042	354295	75x90x22,5 GT-7
75	95	41	7043	374295	75x95x41 GT-7
80	95	22,5	7044	374314	80x95x22,5 GT-7
80	100	41	7045	393314	80x100x41 GT-7
85	100	22,5	7046	393334	85x100x22,5 GT-7
85	105	41	7047	413334	85x105x41 GT-7
90	105	22,5	7048	413354	90x105x22,5 GT-7
90	110	41	7049	433354	90x110x41 GT-7
95	110	36,5	7049/1	433374	95x110x36,5 GT-7
100	115	30	7050	452393	100x115x30 GT-7
100	120	41	7051	472393	100x120x41 GT-7
110	125	30	7052	492433	110x125x30 GT-7
110	130	41	7053	511433	110x130x41 GT-7
115	130	30	7054	511452	115x130x30 GT-7
115	140	46	7055	551452	115x140x46 GT-7
125	140	34	7056	551492	125x140x34 GT-7
125	150	46	7057	590492	125x150x46 GT-7
140	155	34	7058	610551	140x155x34 GT-7
140	165	46	7059	649551	140x165x46 GT-7
150	170	41	7060	669590	150x170x41 GT-7
150	180	60	7061	708590	150x180x60 GT-7
160	180	40	7062	708629	160x180x40 GT-7
160	190	60	7063	748629	160x190x60 GT-7
170	200	60	7064	787669	170x200x60 GT-7
180	200	41	7065	787708/1	180x200x41 GT-7
180	210	60	7066	826708	180x210x60 GT-7
190	220	60	7067	866748	190x220x60 GT-7
200	220	41	7068	866787	200x220x41 GT-7
200	230	60	7069	905787	200x230x60 GT-7
220	250	60	7070	984866	220x250x60 GT-7
230	260	60	7070/1	1024905	230x260x60 GT-7
240	270	64	7071	1062944	240x270x64 GT-7
235	265	65	7071/1	1043925	235x265x65 GT-7
250	280	60	7071/2	1102984	250x280x60 GT-7
280	310	60	7072	12201102/1	280x310x60 GT-7
