Поршневое уплотнение GT5 для гидроцилиндров
GT5 — пятиэлементное шевронное поршневое уплотнение для тяжелых гидравлических узлов, где требуется высокая стойкость к давлению, износу и экструзии.
Описание поршневого уплотнения GT5
GT5 относится к шевронным поршневым уплотнениям и применяется в гидроцилиндрах, работающих при высоких нагрузках, ударных режимах и повышенном давлении. По назначению профиль близок к GT3, но имеет пятиэлементную конструкцию, что позволяет сформировать более развитый уплотнительный пакет.
Конструкция GT5 включает несколько V-образных рабочих колец, головной элемент и замыкающую опорную часть. При подаче давления шевронные элементы последовательно активируются, распределяют нагрузку между собой и создают устойчивый герметизирующий барьер по рабочей поверхности цилиндра.
Основные уплотняющие элементы могут выполняться из резинотканевого материала, PTFE или специальных высокотемпературных исполнений. Такая схема позволяет подобрать комплект под стандартную промышленную гидравлику, станочное оборудование, прессовые узлы, металлургию и тяжелые цилиндры с длительным циклическим нагружением.
Пятиэлементная компоновка особенно полезна там, где требуется увеличить ресурс уплотнительного узла, снизить риск выдавливания материала в зазор и сохранить стабильную герметичность при неравномерных нагрузках.
Технические характеристики поршневого уплотнения
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| NBR / Fabric | до 0.5 м/с | -30°C…+110°C | до 40 МПа / 400 bar | прессы, станочная гидравлика, тяжелые гидроцилиндры, металлургия |
| PTFE | до 1 м/с | -200°C…+260°C | до 40 МПа / 400 bar | узлы с низким трением, специальные среды, повышенные температурные требования |
| FKM / Fabric | до 0.5 м/с | -20°C…+200°C | до 40 МПа / 400 bar | высокотемпературные гидросистемы, тяжелые режимы, специальные рабочие жидкости |
Преимущества уплотнения GT5
- пятиэлементная шевронная конструкция повышает устойчивость уплотнительного пакета
- несколько V-колец равномерно распределяют давление и рабочую нагрузку
- подходит для тяжелой гидравлики, прессов, металлургии и станочного оборудования
- устойчиво к экструзии при высоком давлении и циклических нагрузках
- доступны исполнения из резиноткани, PTFE и высокотемпературных материалов
- может применяться как усиленная версия шевронного комплекта при сложных режимах работы
Аналоги и взаимозаменяемость GT5
GT5 подбирается как пятиэлементное шевронное поршневое уплотнение при совпадении посадочных размеров, высоты пакета, количества рабочих колец, материала и давления. При замене важно учитывать конструкцию канавки, состояние рабочих поверхностей и требования к ресурсу гидроцилиндра.

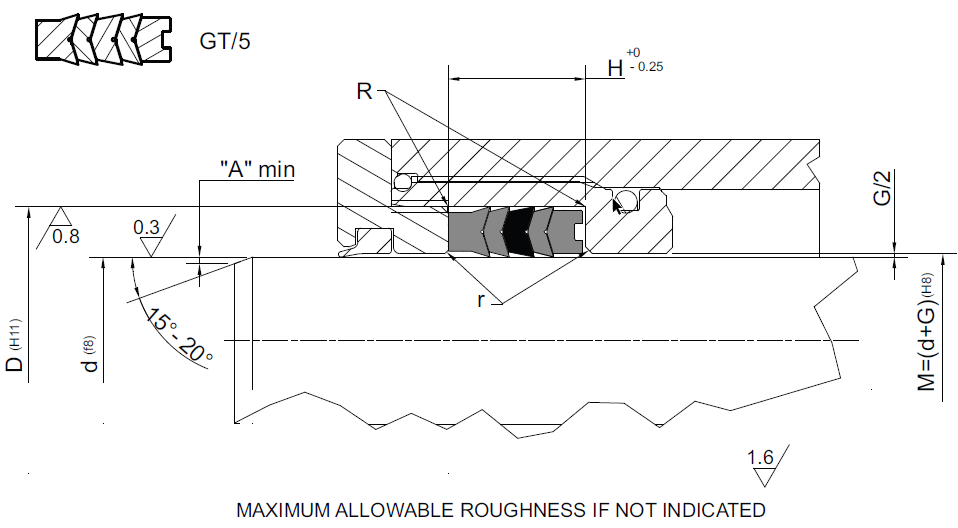

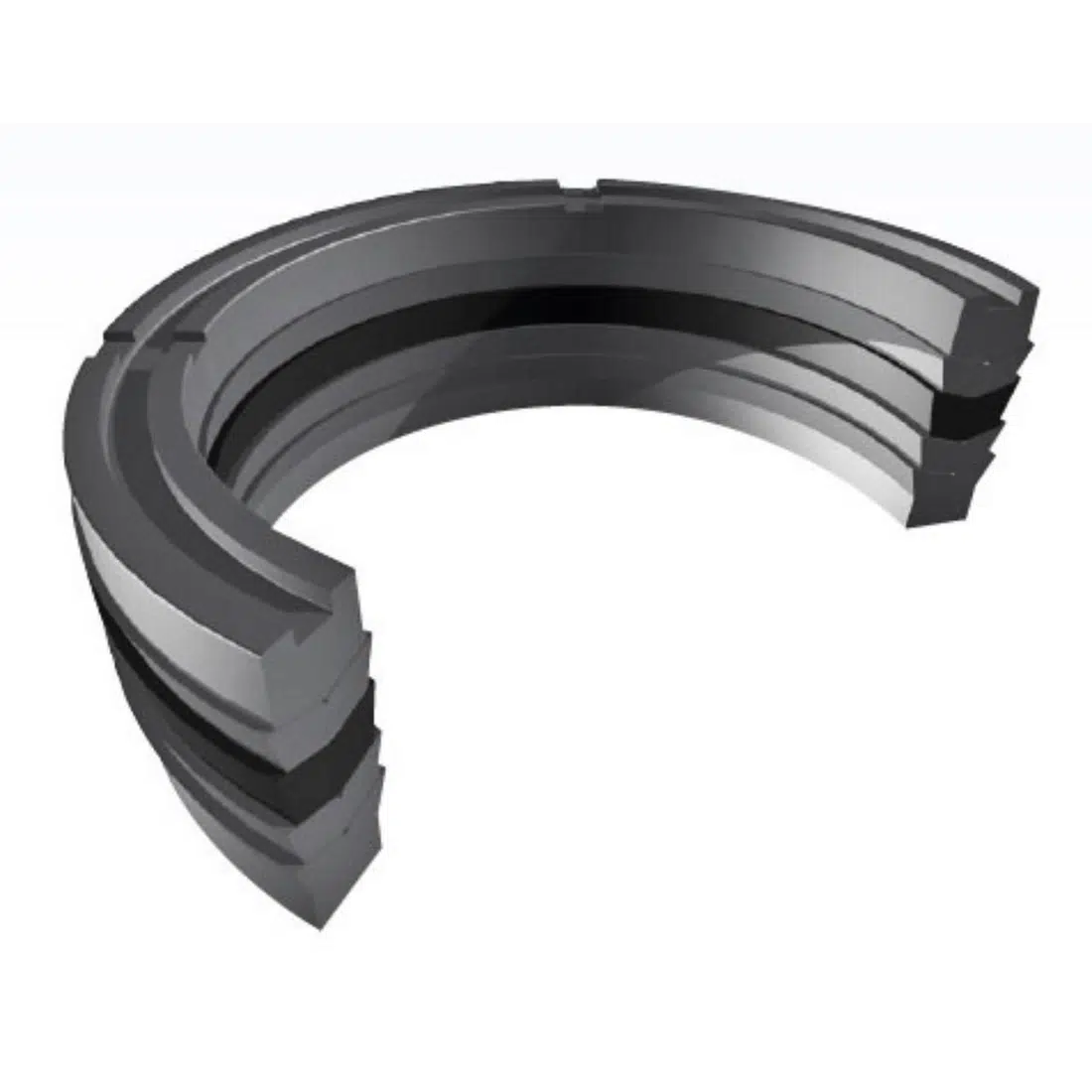

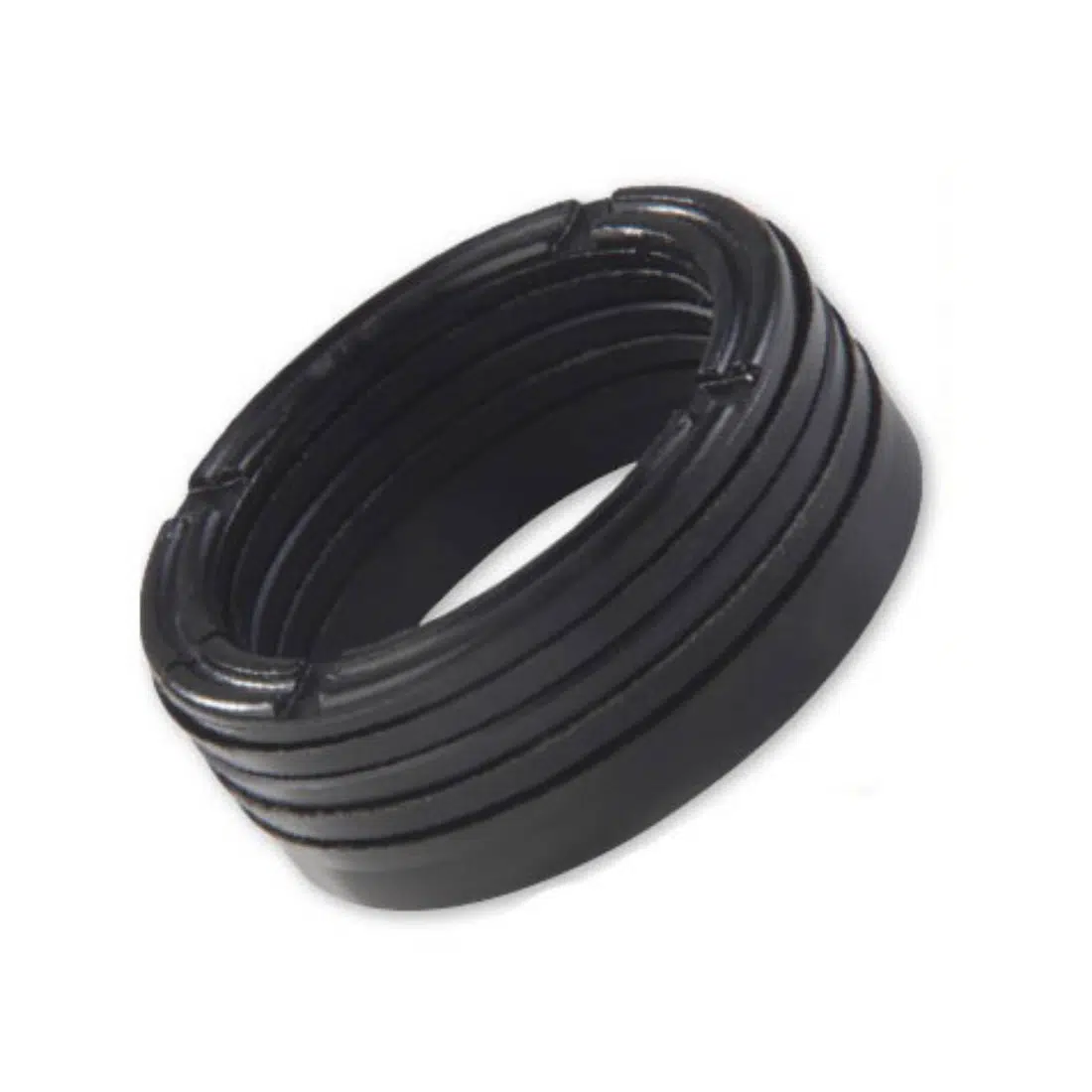

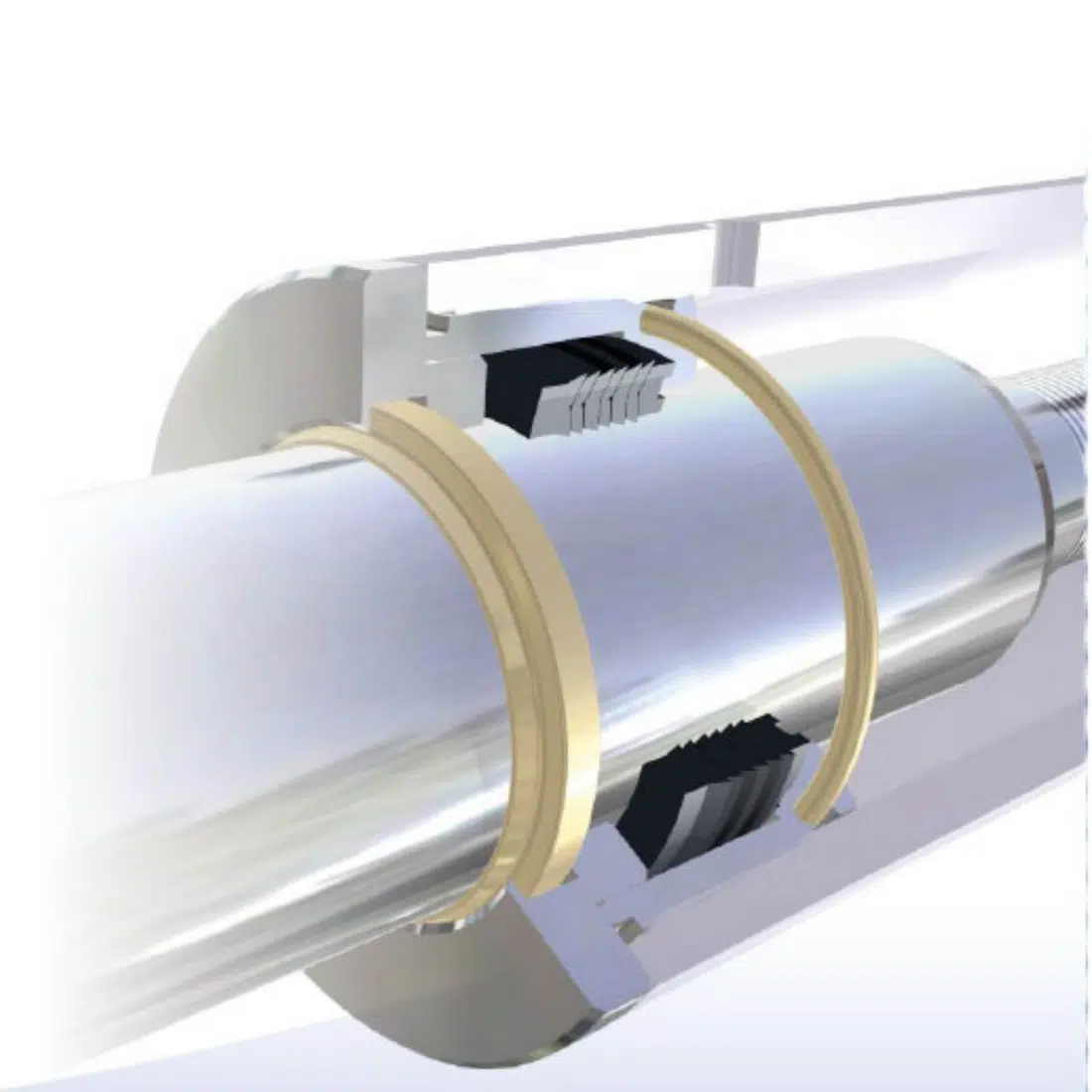

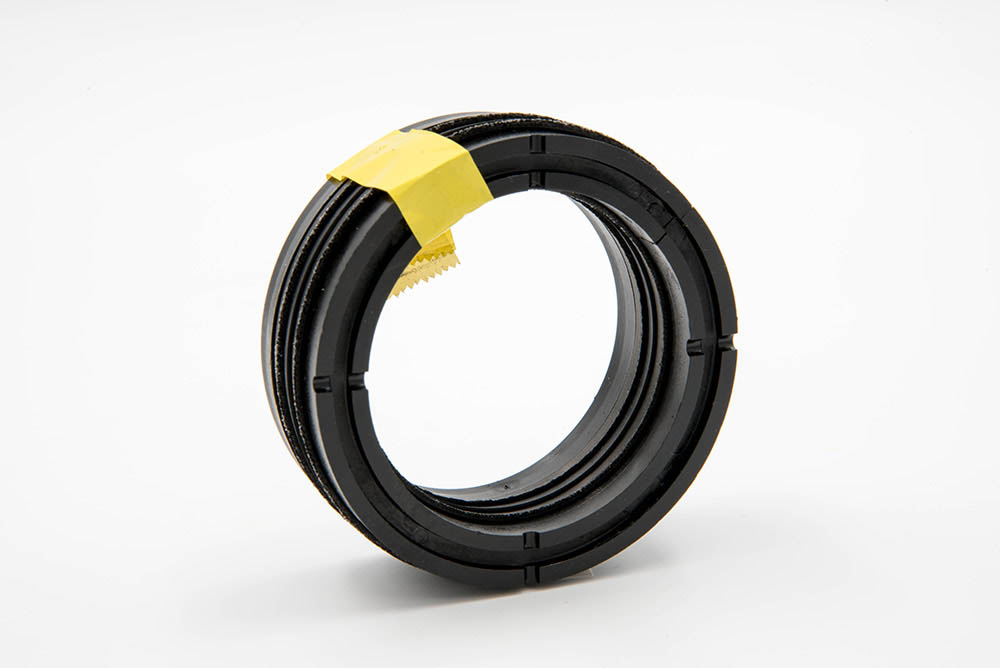

Фотографии и рендеры поршневое гидравлическое уплотнение GT5
Фотографии и рендеры поршневого гидравлического уплотнения GT5 — форма профиля, рабочая кромка и посадочная геометрия для быстрого подбора размеров и сравнения с таблицей.
