Поршневое уплотнение GER S.E. (GER/B)
GER S.E. — одностороннее композитное PTFE-уплотнение для гидроцилиндров сверхвысокого давления, рассчитанное на экстремальные нагрузки и минимальный коэффициент трения.
Описание поршневого уплотнения GER S.E.
GER S.E. (GER/B) является развитием классического профиля GER и относится к односторонним композитным поршневым уплотнениям на основе модифицированного PTFE. Конструкция рассчитана на работу при экстремально высоких давлениях и применяется в узлах, где стандартные полиуретановые или резинотканевые решения быстро теряют ресурс.
Основной рабочий элемент изготавливается из PTFE с бронзовым наполнителем, что обеспечивает минимальный коэффициент трения, высокую износостойкость и стабильность геометрии даже при тяжелых режимах эксплуатации. Поджимной эластомерный элемент создает предварительное усилие и поддерживает герметизацию при переменных нагрузках.
Главная особенность GER S.E. заключается в специальной ступенчатой геометрии профиля. Такая конструкция позволяет эффективно воспринимать пиковые нагрузки и предотвращать экструзию материала в зазор даже при экстремальном давлении. При соблюдении точности посадочных размеров и качества обработки канавки уплотнение способно работать при давлениях до 800 bar, а в отдельных специальных гидросистемах — и выше.
Подобные решения широко применяются в станочной гидравлике, гидрокомпенсаторах, прессовом оборудовании, гидравлических усилителях, тяжелых металлообрабатывающих станках и силовых цилиндрах высокой мощности. При этом монтаж требует высокой точности и соблюдения технологии установки PTFE-элементов.
Технические характеристики поршневого уплотнения
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| PTFE / Bronze / NBR | до 15 м/с | -30°C…+100°C | до 60 МПа / 600 bar | станочная гидравлика, цилиндры высокого давления, прессовое оборудование |
| PTFE / Carbon / NBR | до 10 м/с | -30°C…+130°C | до 80 МПа / 800 bar | силовые гидросистемы, гидрокомпенсаторы, тяжелые прессы |
| PTFE / Graphite | до 5 м/с | -30°C…+200°C | до 60 МПа / 600 bar | высокотемпературная промышленная гидравлика |
| PTFE / Glass Fiber / NBR | до 15 м/с | -30°C…+100°C | до 60 МПа / 600 bar | гидроцилиндры с повышенными механическими нагрузками |
Преимущества уплотнения GER S.E.
- одностороннее PTFE-уплотнение для экстремально высоких давлений
- ступенчатый профиль эффективно воспринимает пиковые нагрузки
- очень низкий коэффициент трения и минимальный износ цилиндра
- высокая устойчивость к экструзии при правильной посадке
- работа при давлениях до 800 bar и выше в специальных системах
- широко применяется в станочной и силовой гидравлике
- подходит для прессов, гидрокомпенсаторов и тяжелого промышленного оборудования
Аналоги и взаимозаменяемость GER S.E.
GER S.E. подбирается как высоконагруженное PTFE-уплотнение одностороннего действия при совпадении размеров канавки, параметров давления, материала и требований к гидросистеме. При замене необходимо учитывать качество обработки посадочных поверхностей и технологию монтажа PTFE-кольца.

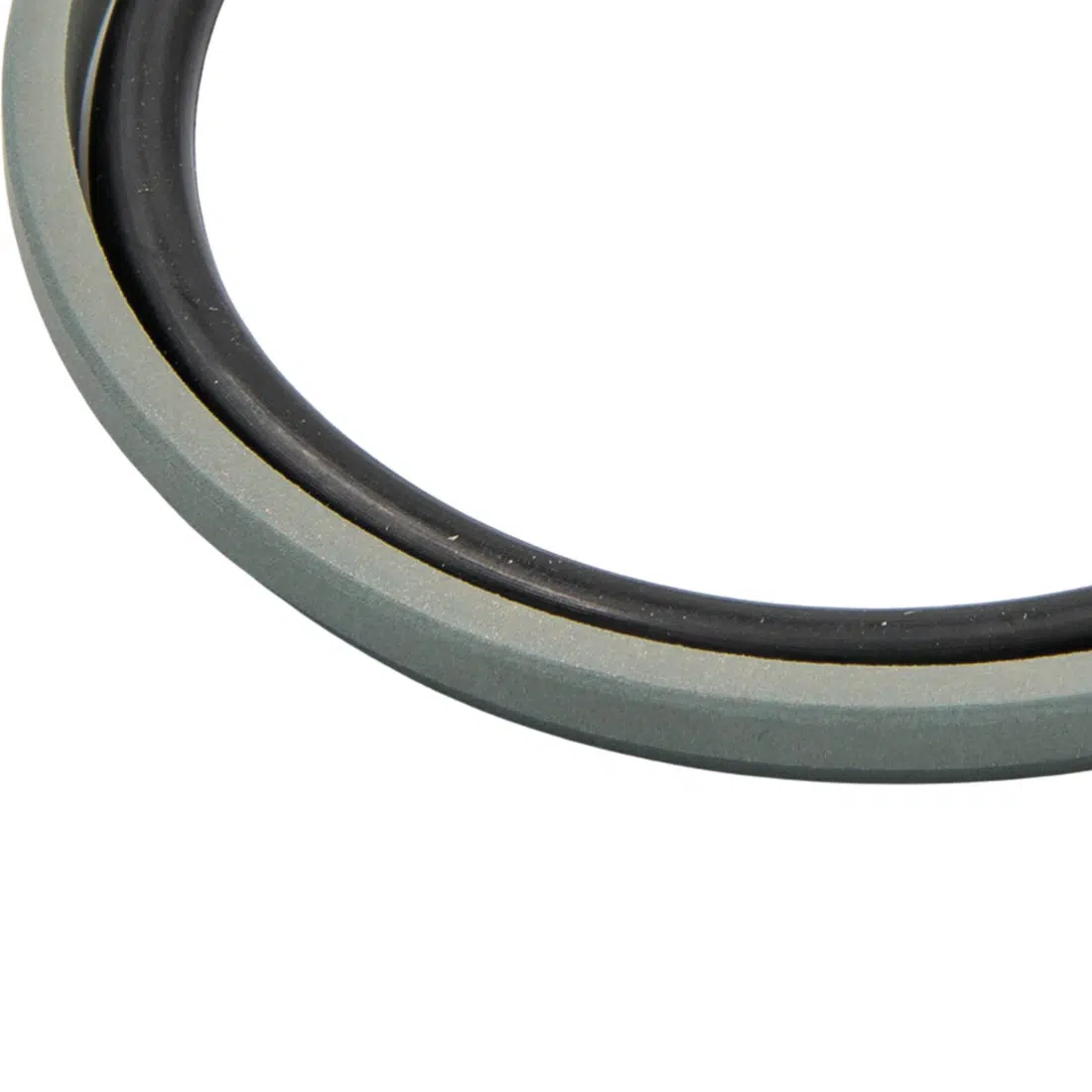

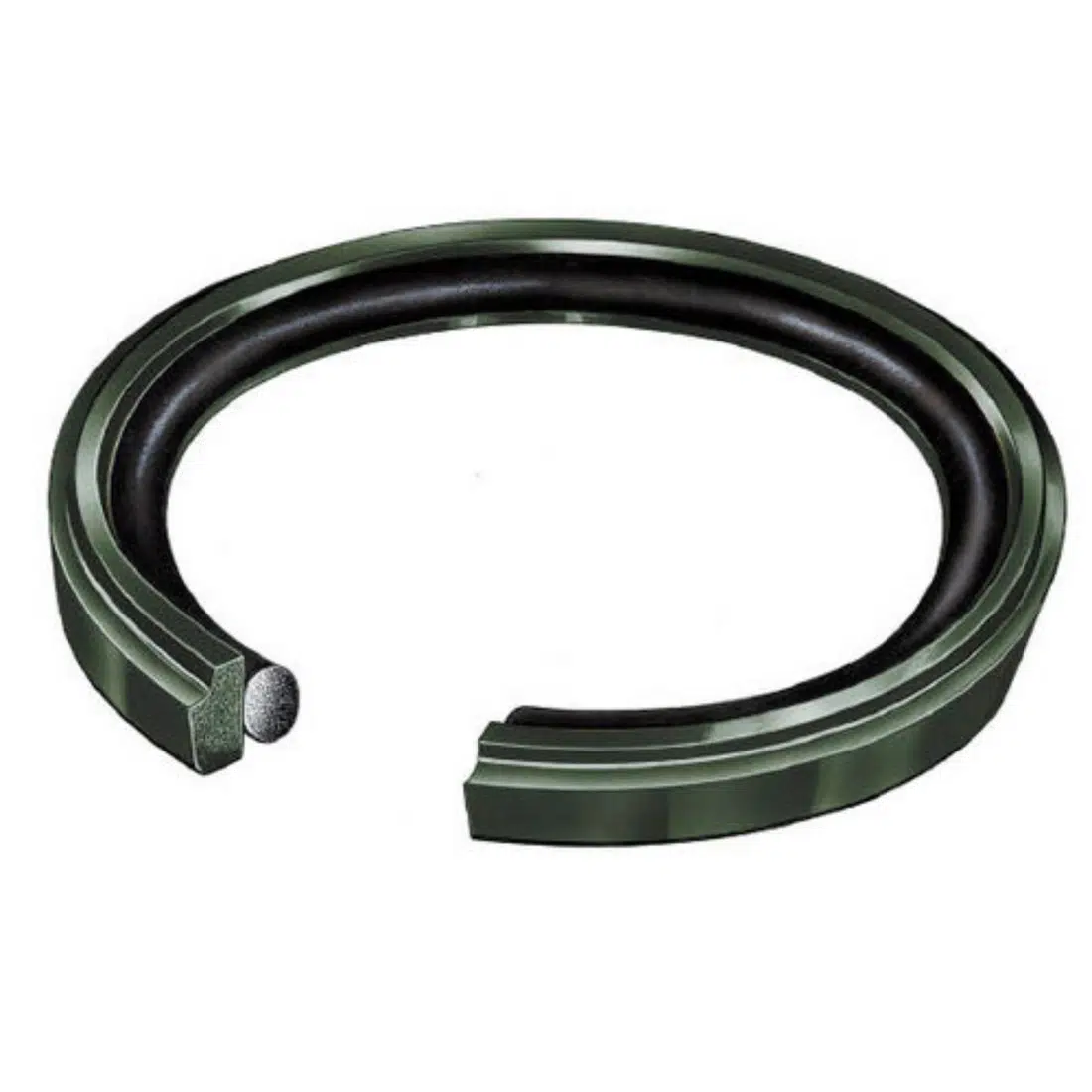

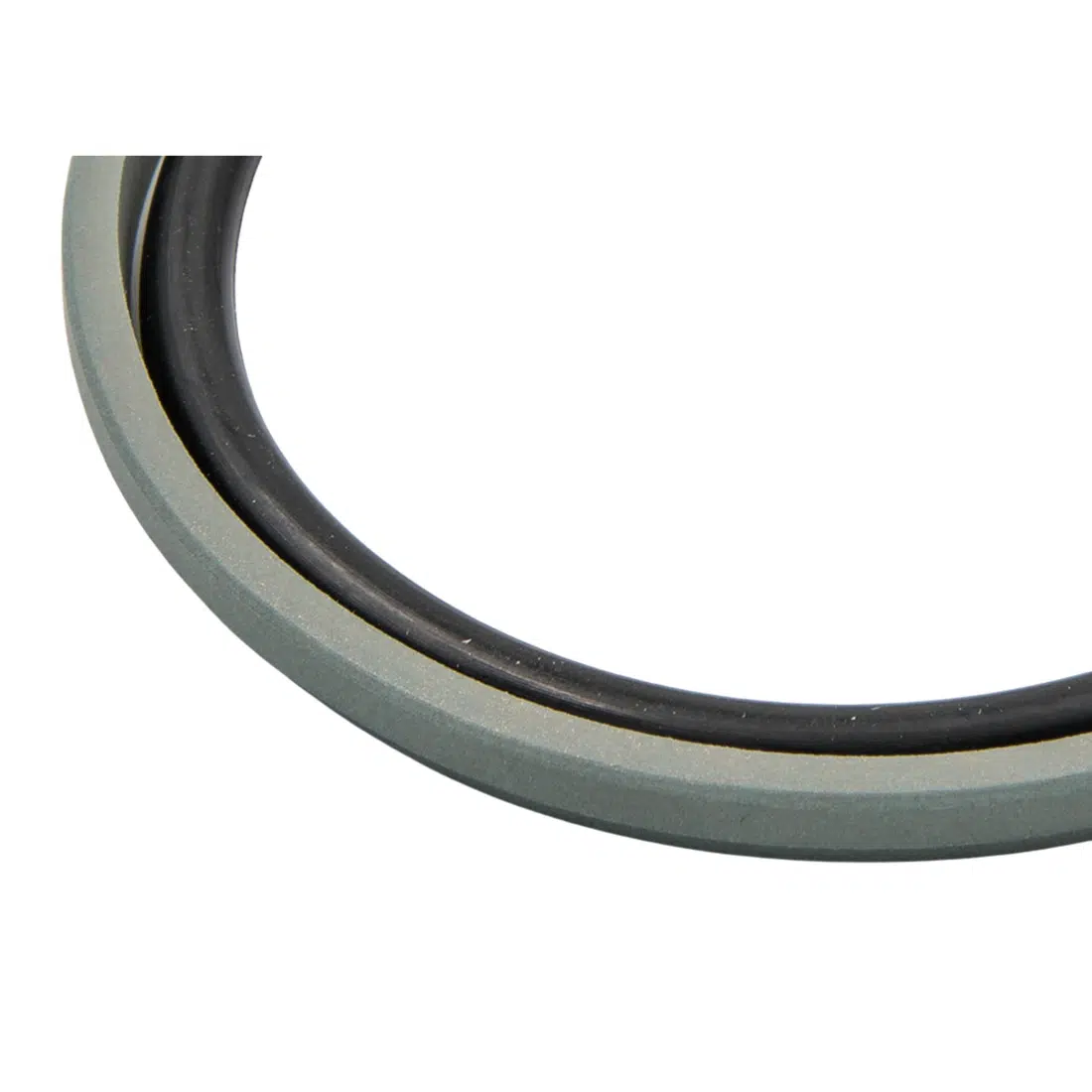

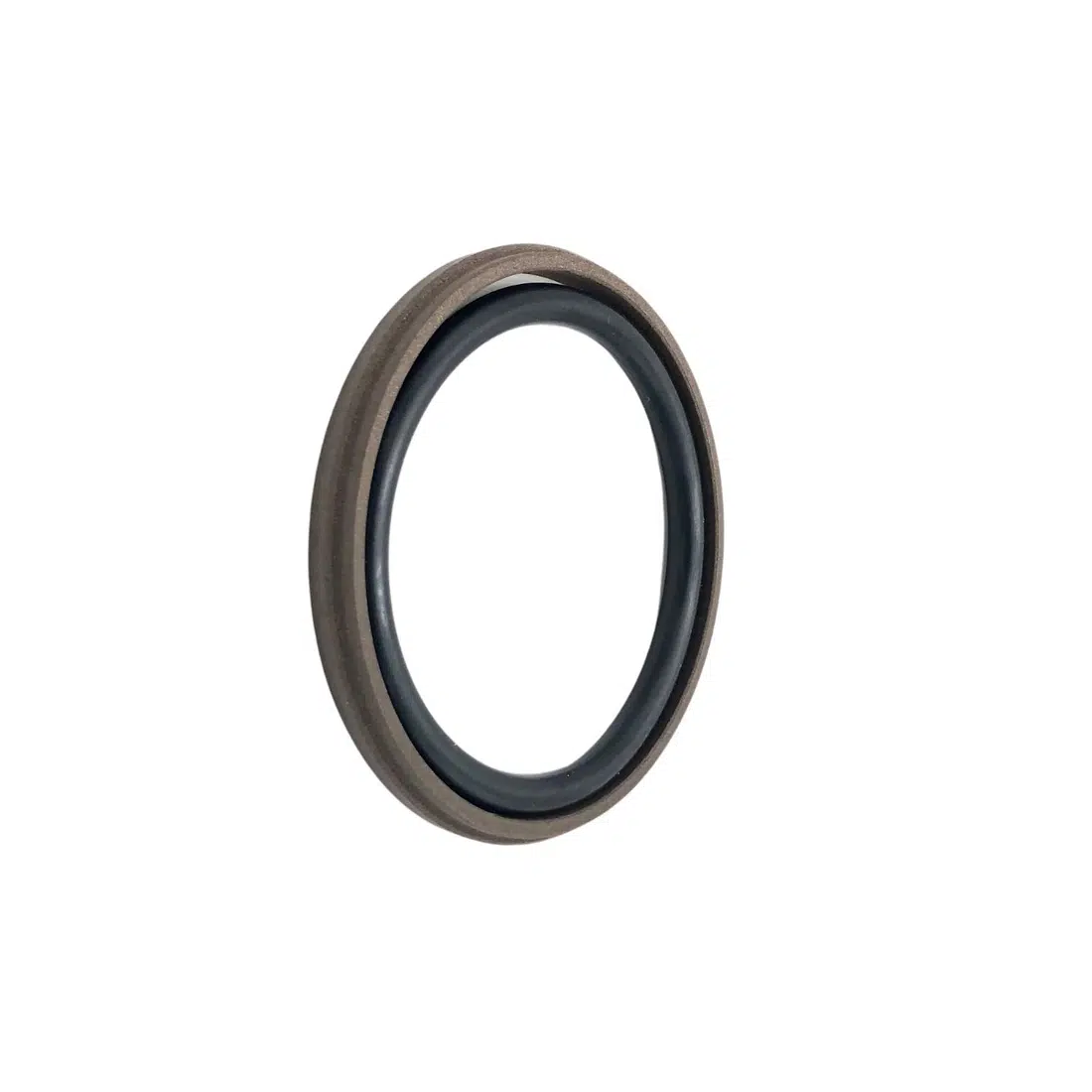

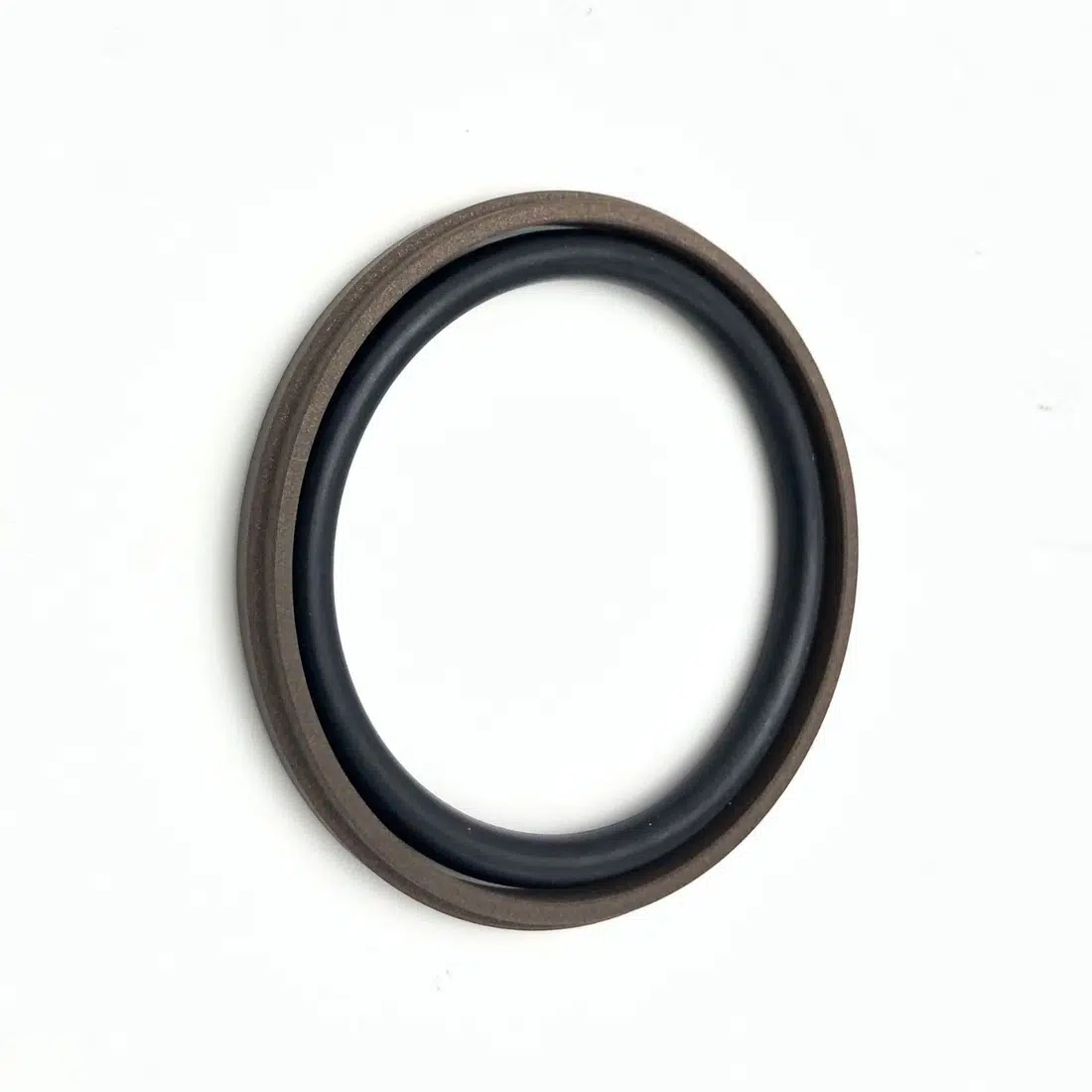

Фотографии и рендеры поршневое гидравлическое уплотнение GER-SE

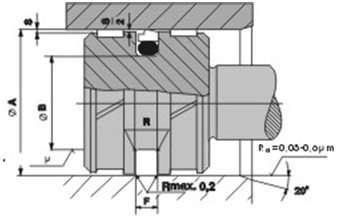

Фотографии и рендеры поршневого гидравлического уплотнения GER-SE — форма профиля, рабочая кромка и посадочная геометрия для быстрого подбора размеров и сравнения с таблицей.
