Пневматическое поршневое уплотнение GDEM
GDEM — метрическая версия пневматического поршневого уплотнения GDE, рассчитанная на предварительный натяг и фиксацию в посадочном месте за счет асимметричного профиля.
Описание пневматического поршневого уплотнения GDEM
Пневматическое поршневое уплотнение GDEM применяется в поршнях пневматических цилиндров метрического размерного ряда. По конструкционной логике профиль близок к GDE, но рассчитан не на дюймовые, а на метрические посадочные размеры, что важно при подборе замены по каталожному размеру и геометрии канавки.
Уплотнение изготавливается с предварительным натягом: его фактический размер меньше номинального размера посадочного места, а после установки рабочие кромки принимают расчетное положение. Это позволяет получить начальный контакт с поверхностью цилиндра без сложной многосоставной конструкции и без отдельного активирующего кольца.
Особенность GDEM — асимметричная геометрия кромок. Внутренняя кромка, выполняющая статическую функцию, имеет большую высоту и толщину относительно наружной рабочей кромки. Такая форма помогает фиксировать уплотнение при осевых смещениях поршня и уменьшает риск выворачивания в посадочном месте.
Технические характеристики поршневого уплотнения
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| NBR | до 0.25 м/с | -30°C…+110°C | до 1.2 МПа / 12 bar | стандартные пневмоцилиндры, метрические посадочные размеры, сжатый воздух |
| HNBR | до 0.5 м/с | -30°C…+150°C | до 1.6 МПа / 16 bar | повышенная температура, улучшенная стойкость к маслам и износу |
| SBR | до 0.25 м/с | -10°C…+70°C | до 1.2 МПа / 12 bar | простые пневматические узлы, экономичные серийные решения |
| EPDM | до 1 м/с | -40°C…+160°C | до 1.6 МПа / 16 bar | воздух, водные среды, условия с повышенной температурной стойкостью |
| VMQ / Silicone | до 0.25 м/с | -60°C…+220°C | до 1.2 МПа / 12 bar | низкие температуры, специальные пневматические узлы, мягкие режимы |
| FKM / Viton | до 0.25 м/с | -20°C…+200°C | до 1.2 МПа / 12 bar | повышенная температура, масла, химически более сложные рабочие среды |
Преимущества уплотнения GDEM
- метрическое исполнение профиля GDE для пневматических поршней
- предварительный натяг обеспечивает начальный контакт кромки со стенкой цилиндра
- асимметричный профиль помогает удерживать уплотнение при осевых смещениях
- простая установка за счет эластичного материала и компактной формы
- возможность изготовления из NBR, HNBR, SBR, EPDM, VMQ и FKM
- подходит для серийных пневмоцилиндров с метрическими посадочными размерами
Аналоги и взаимозаменяемость GDEM
GDEM подбирается как пневматическое поршневое уплотнение метрического ряда при совпадении посадочных размеров, материала, давления и температуры. При замене важно не путать его с GDE: конструкционно профили близки, но GDE относится к дюймовому исполнению, а GDEM — к метрическому.

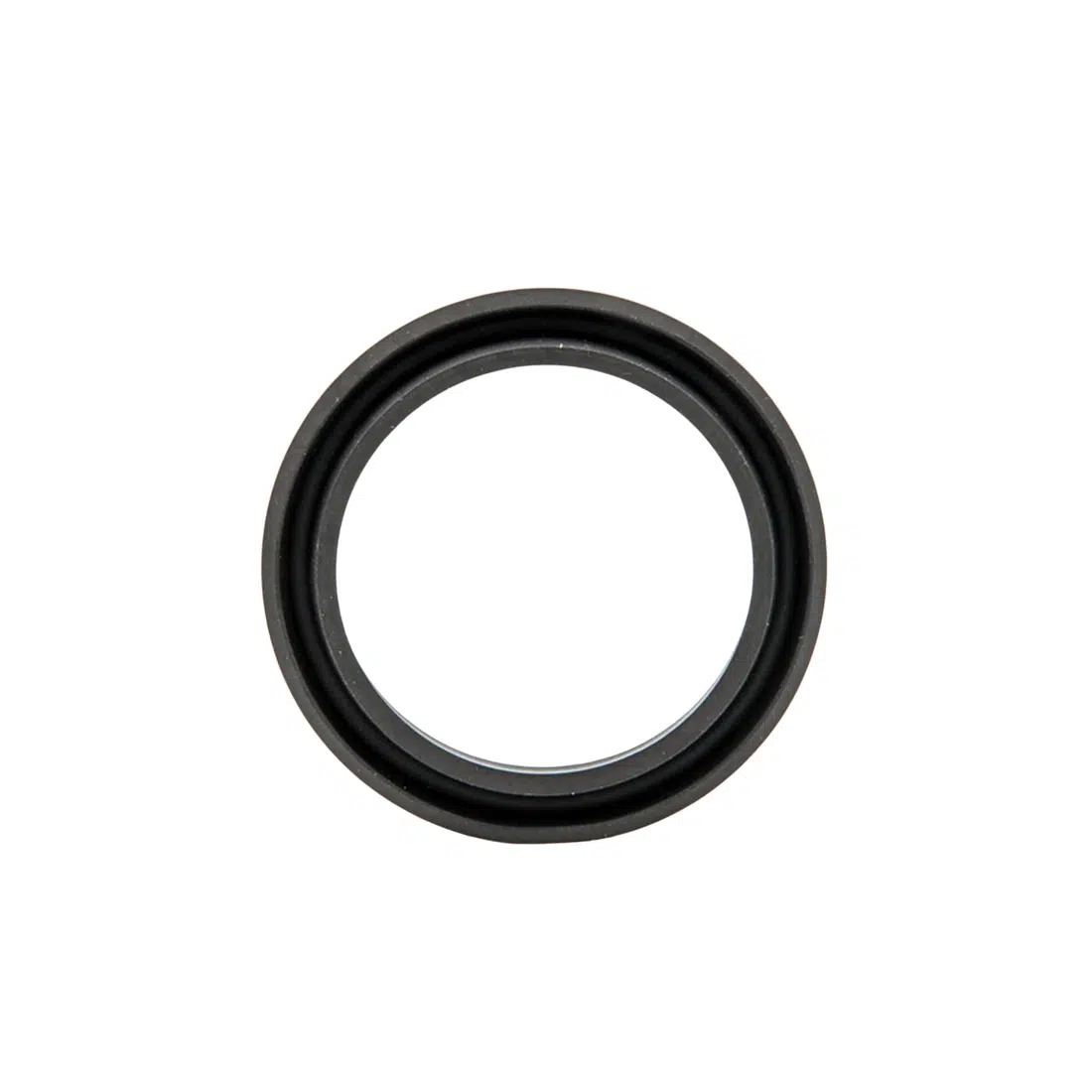

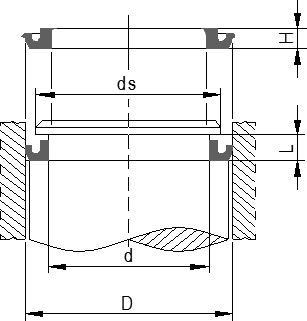

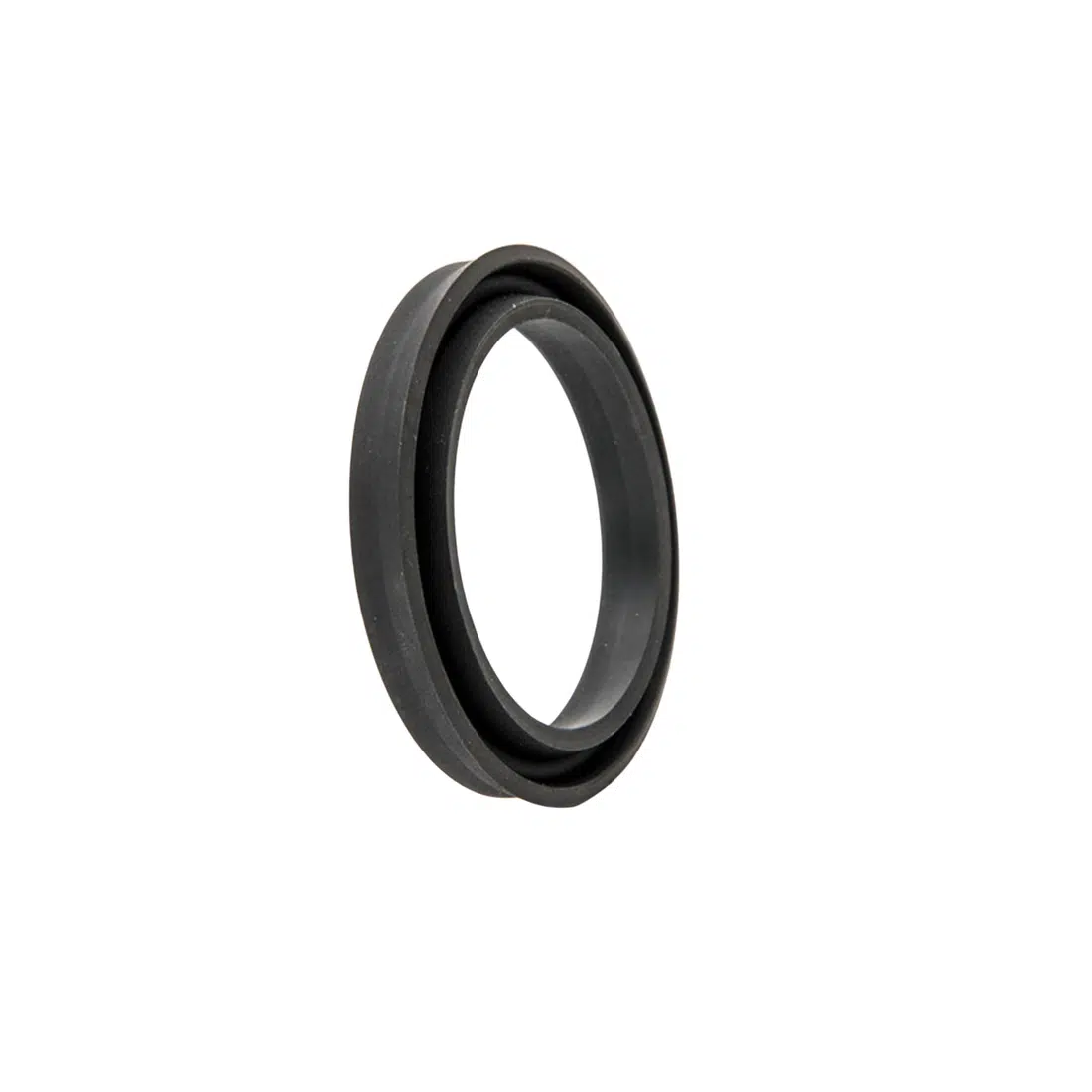

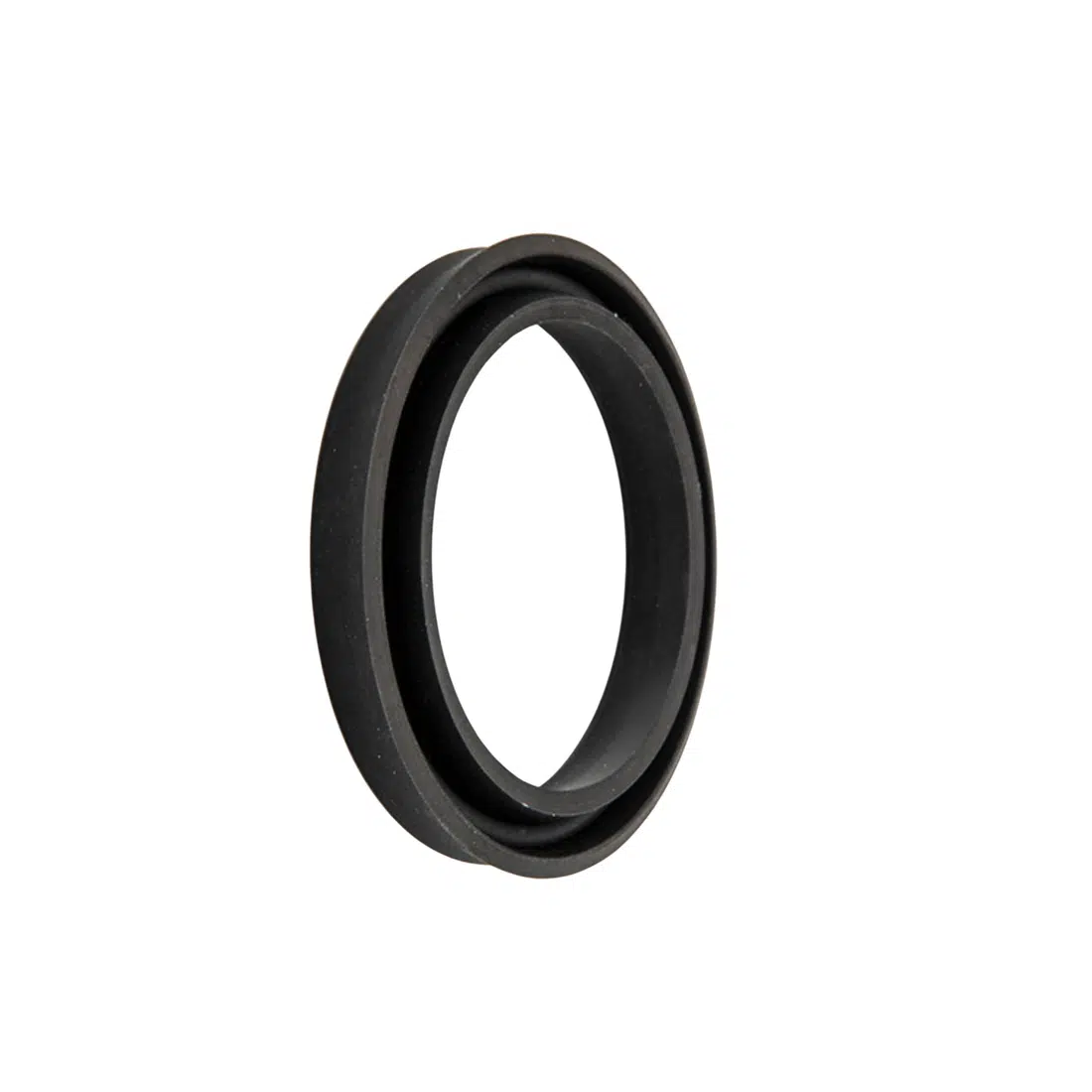

Визуальная схема и геометрия профиля GDEM
Изображения показывают форму профиля, рабочие кромки и посадочную геометрию поршневого пневматического уплотнения GDEM для подбора размеров и сравнения с аналогами.
