Поршневое уплотнение GD1000K для гидроцилиндров
GD1000K — высокоресурсное поршневое уплотнение Hunger для гидроцилиндров двойного действия с PTFE-бронзовым скользящим элементом и усиленной конструкцией для тяжелых режимов эксплуатации.
Описание поршневого уплотнения GD1000K
Поршневое уплотнение GD1000K разработано немецкой компанией Hunger для гидроцилиндров двойного действия, работающих при высоких нагрузках, повышенном давлении и интенсивных циклических режимах. Конструкция ориентирована на тяжелую мобильную и промышленную гидравлику, где требуется увеличенный ресурс и стабильная работа уплотнительного узла в течение длительного времени.
Одной из ключевых особенностей GD1000K является применение высококачественных полимерных материалов, изготовленных с очень жесткими требованиями к износостойкости, геометрической стабильности и сопротивлению деформации. Немецкие инженеры Hunger закладывают в конструкцию значительный запас прочности, благодаря чему уплотнение хорошо переносит длительную эксплуатацию в строительной, горнодобывающей, металлургической и тяжелой промышленной технике.
Конструкция включает эластомерное кольцо из NBR, PTFE-бронзовый скользящий элемент и специальные опорно-направляющие кольца. Скользящий элемент из PTFE с бронзовым наполнением обеспечивает низкое трение, высокую стойкость к истиранию и стабильную работу при скоростях до 1 м/с. Боковые направляющие элементы ограничивают деформацию уплотнения и предотвращают экструзию при повышенном давлении.
Отдельная конструктивная особенность GD1000K заключается в форме направляющих элементов. Они выполнены в виде П-образного профиля, что позволяет устанавливать их непосредственно в подготовленную посадочную зону поршня. Такое решение уменьшает необходимую ширину посадки, упрощает проектирование цилиндров и помогает экономить пространство в компактных гидравлических узлах без потери надежности.
Профиль GD1000K подходит для работы с минеральными маслами, а также с некоторыми жидкостями на водной основе. Благодаря сочетанию PTFE-бронзы, эластомерного элемента и усиленных направляющих колец уплотнение обеспечивает стабильную герметизацию, низкое трение и высокий ресурс даже в тяжелых условиях эксплуатации.
Технические характеристики поршневого уплотнения
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| NBR / POM / PTFE Bronze | до 1 м/с | -30°C…+120°C | до 36 МПа / 360 bar | тяжелая мобильная гидравлика, строительная техника, промышленное оборудование, гидроцилиндры повышенного ресурса |
Преимущества уплотнения GD1000K
- специально разработано Hunger для тяжелых режимов эксплуатации
- PTFE-бронзовый скользящий элемент обеспечивает низкое трение и высокую износостойкость
- увеличенный запас прочности и высокий ресурс уплотнительного узла
- П-образные направляющие элементы позволяют экономить место в конструкции поршня
- стабильная работа при высоком давлении и динамических нагрузках
- подходит для строительной, горнодобывающей и промышленной техники
Аналоги и взаимозаменяемость GD1000K
GD1000K подбирается как высоконагруженное поршневое уплотнение двойного действия при совпадении посадочных размеров, давления, температуры, конструкции поршня и типа рабочей среды. При замене важно учитывать наличие PTFE-бронзового скользящего элемента, П-образных направляющих колец и требования к рабочему зазору.

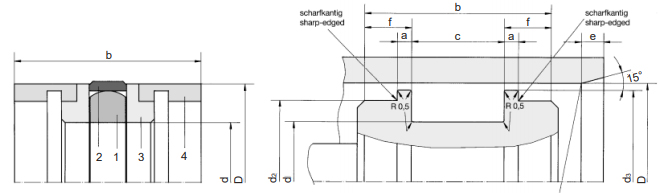

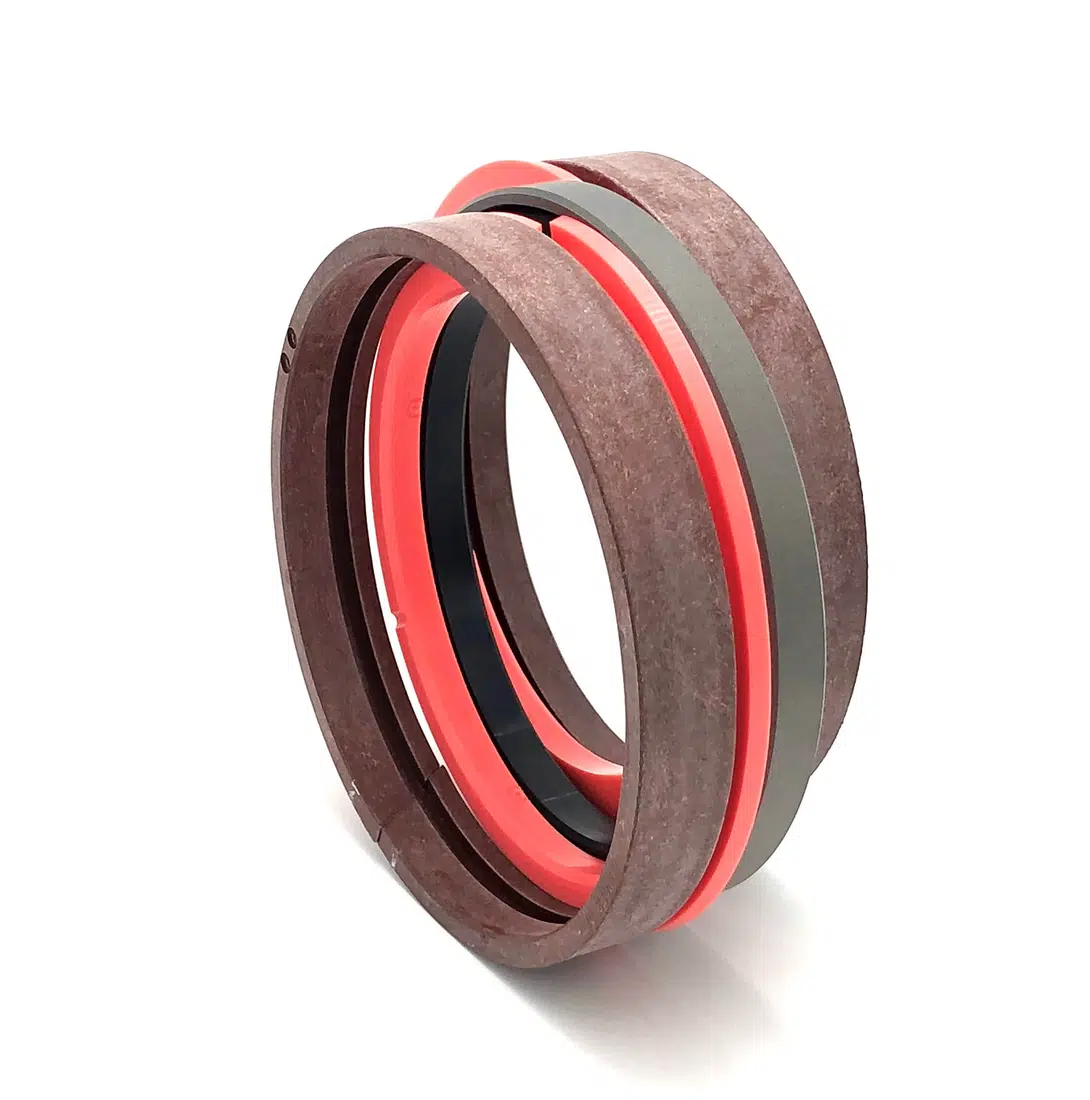

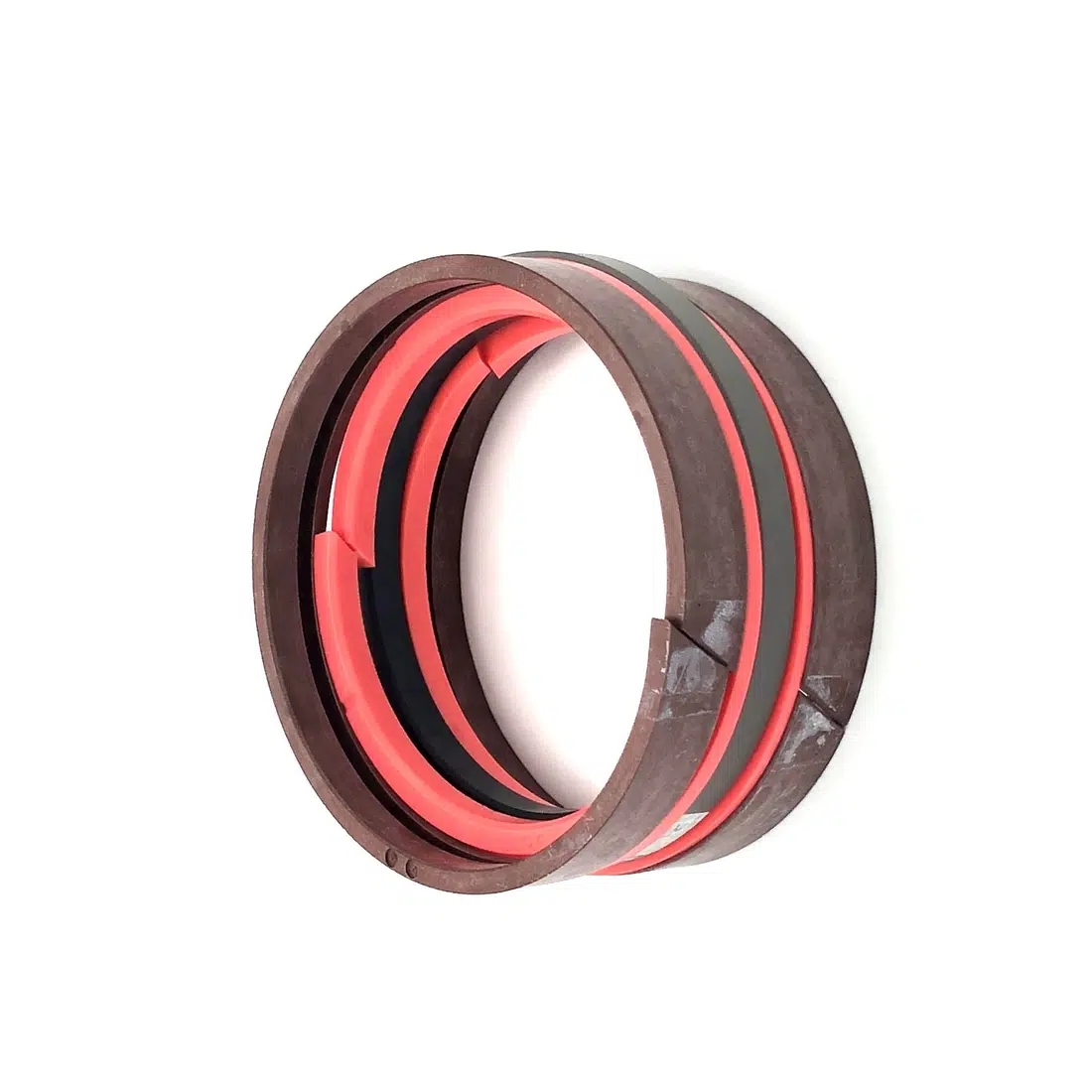

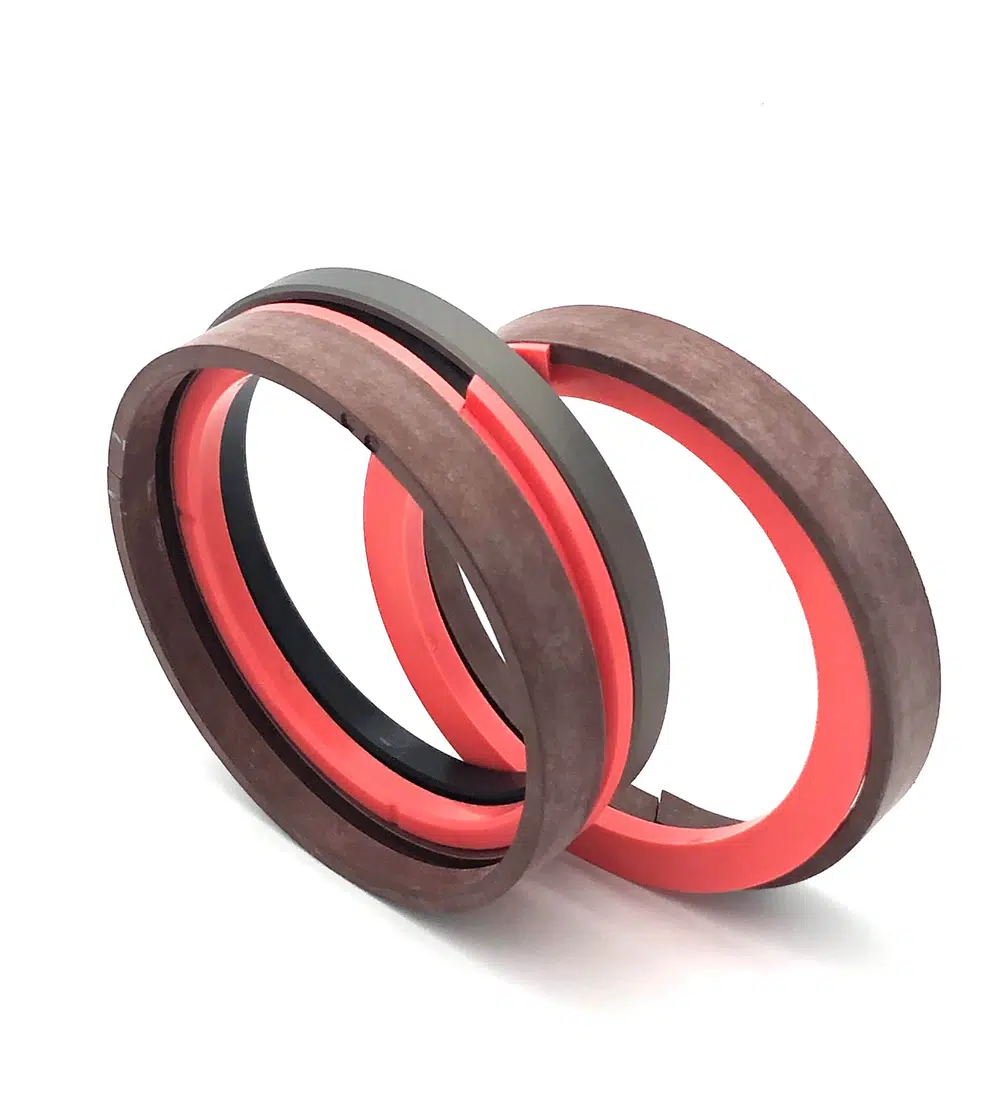

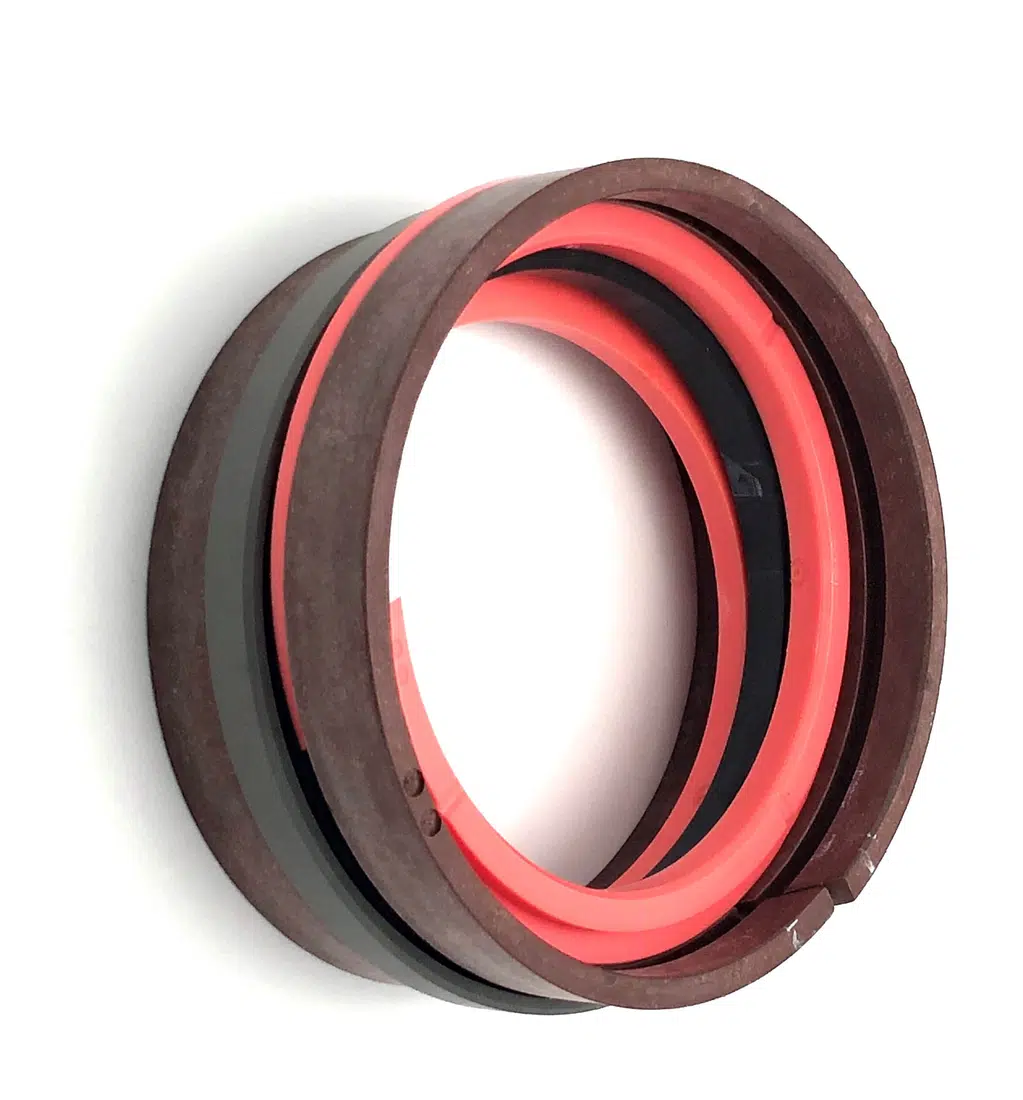

Фотографии и рендеры поршневое гидравлическое уплотнение GD1000K
Фотографии и рендеры поршневого гидравлического уплотнения GD1000K — форма профиля, рабочая кромка и посадочная геометрия для быстрого подбора размеров и сравнения с таблицей.
