Пневматическое уплотнение FT
FT — U-образное пневматическое уплотнение двойного действия для поршней и штоков, устойчивое к работе в масляной среде и повышенным нагрузкам.
Описание пневматического уплотнения FT
Профиль FT предназначен для герметизации как поршней, так и штоков в пневматических и гидропневматических системах. Уплотнение работает в обоих направлениях движения и обеспечивает стабильный контакт рабочих кромок с поверхностью цилиндра.
Уплотнение устойчиво к эксплуатации в условиях постоянной масляной среды и подходит для оборудования, где присутствует смазанный воздух или масляная пленка. Благодаря специальной геометрии профиль сохраняет герметичность даже при повышенном рабочем давлении.
FT применяется в промышленной пневматике, исполнительных механизмах и гидропневматических узлах. При высокой точности сопряжения металлических деталей уплотнение способно выдерживать значительные нагрузки без потери герметизирующих свойств.
Для стабильной работы рекомендуется использовать качественную обработку поверхности цилиндра и избегать резких перепадов давления и гидроударов.
Технические характеристики уплотнения FT
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| NBR | до 0.3 м/с | -30°C…+80°C | до 10 МПа / 100 bar | пневматические и гидропневматические системы |
Преимущества уплотнения FT
- двусторонняя герметизация поршня и штока
- устойчивость к работе в масляной среде
- подходит для повышенного давления
- низкое трение и стабильный ход
- надежная работа в гидропневматических системах
- компактная U-образная конструкция
- высокая износостойкость рабочих кромок
Аналоги и взаимозаменяемость FT
FT подбирается как U-образное уплотнение двойного действия для поршней и штоков при совпадении размеров посадочной канавки, материала и рабочих параметров системы. При замене необходимо учитывать давление, качество поверхности и наличие масляной среды.

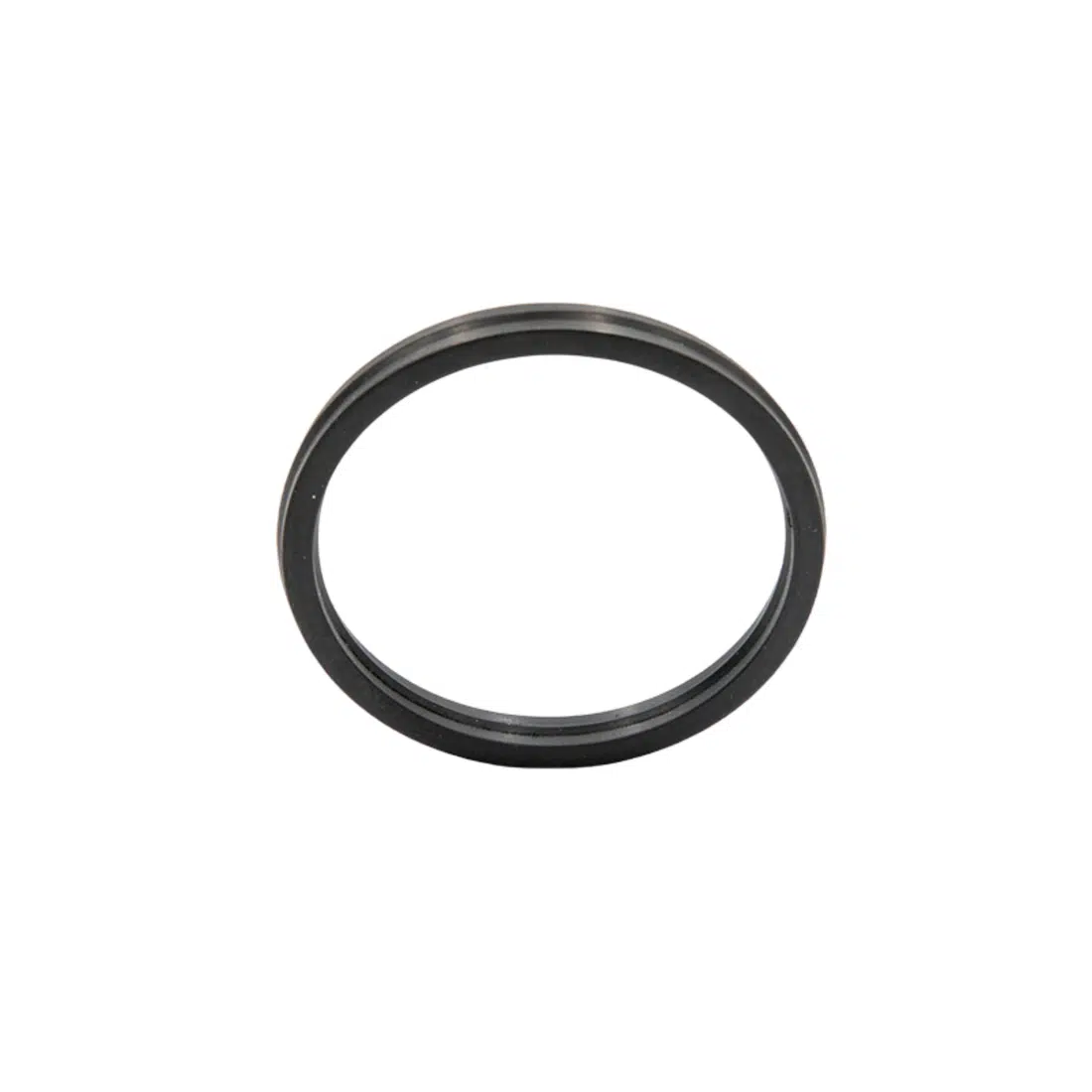

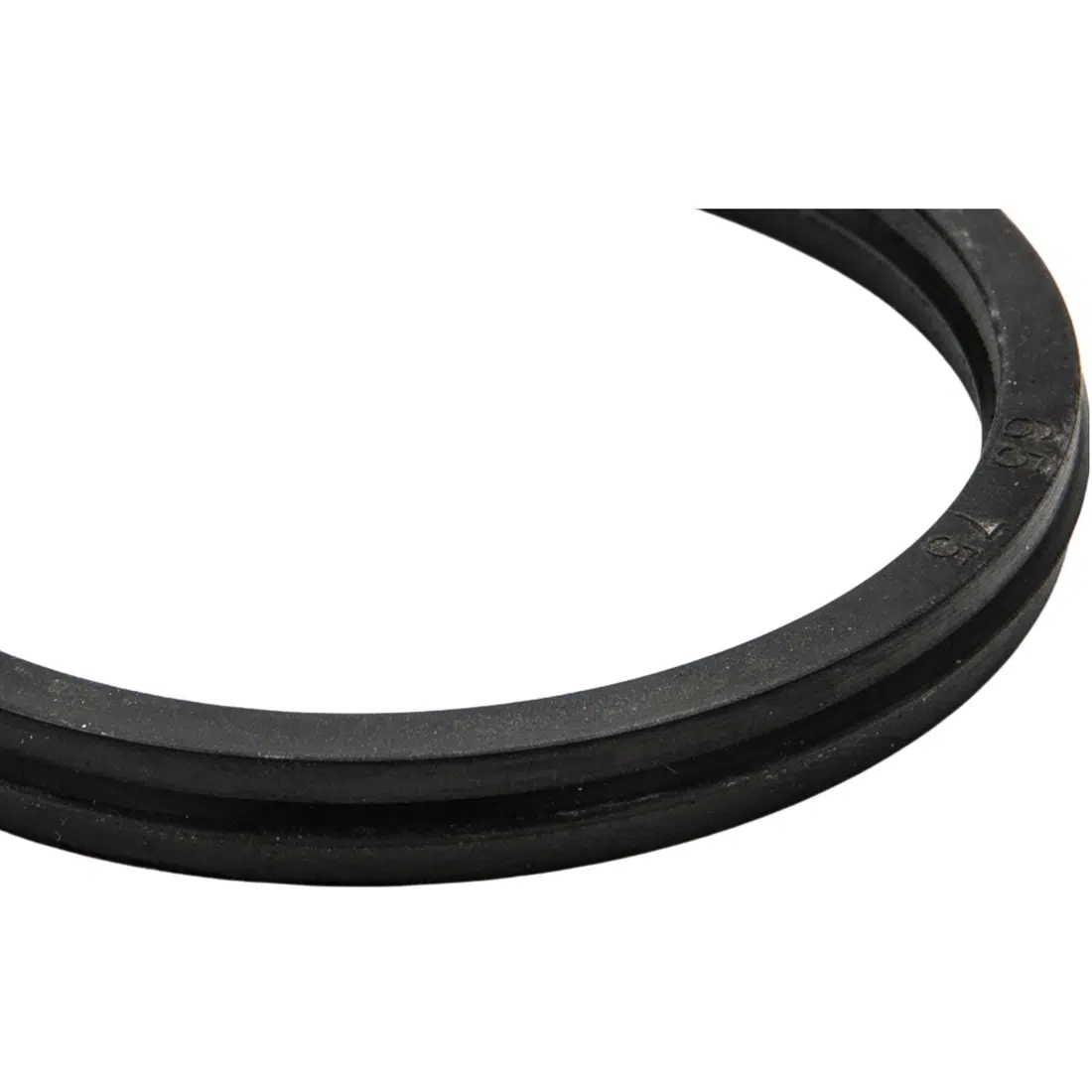

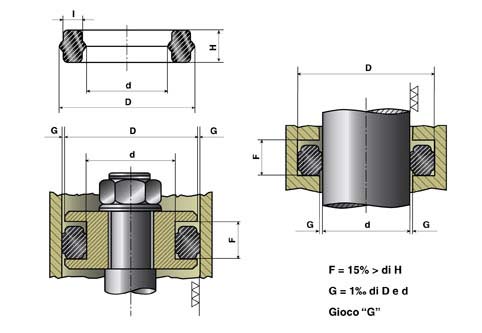

Визуальная схема и геометрия профиля FT
Изображения показывают форму профиля, рабочие кромки и посадочную геометрию поршневого пневматического уплотнения FT для подбора размеров и сравнения с аналогами.
