Пневматическое поршневое уплотнение C
C — пневматическое уплотнение колпачкового типа для поршней цилиндров с возвратно-поступательным движением.
Описание пневматического уплотнения C
Профиль C представляет собой эластомерное поршневое уплотнение колпачкового типа, предназначенное для работы в пневматических цилиндрах. Уплотнение используется для герметизации поршня при возвратно-поступательном движении и применяется в компактных пневматических узлах с умеренными нагрузками.
Конструкция имеет характерную С-образную форму, благодаря которой профиль получил свое название. Рабочая кромка формирует контакт с поверхностью цилиндра и обеспечивает уплотнение при движении поршня. Небольшое трение позволяет использовать уплотнение в системах с высокой частотой циклов и низким сопротивлением движению.
Стандартно профиль изготавливается из нитрильного каучука NBR 90 Shore A, обеспечивающего хорошую стойкость к износу и стабильную работу в пневматических системах. По запросу уплотнение может поставляться из FKM (Viton) для работы при повышенных температурах и воздействии агрессивных сред.
Профиль C взаимозаменяем с рядом стандартных колпачковых пневматических уплотнений и применяется в промышленной автоматике, компактных пневмоцилиндрах и исполнительных механизмах.
Технические характеристики уплотнения C
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| NBR | до 0.25 м/с | -30°C…+110°C | до 1.2 МПа / 12 bar | стандартные пневматические цилиндры |
| FKM / Viton | до 0.25 м/с | -20°C…+200°C | до 1.2 МПа / 12 bar | высокотемпературные и химически активные среды |
Преимущества уплотнения C
- простая и компактная конструкция колпачкового типа
- низкое сопротивление движению и плавная работа
- подходит для возвратно-поступательного движения
- простая установка в стандартные посадочные канавки
- стабильная работа в пневматических цилиндрах
- возможность изготовления из FKM (Viton)
- подходит для промышленной пневматики и автоматизации
Аналоги и взаимозаменяемость C
Профиль C подбирается как пневматическое поршневое уплотнение колпачкового типа при совпадении размеров посадочного места, материала и условий эксплуатации. При замене важно учитывать геометрию рабочей кромки, давление воздуха и скорость перемещения поршня.

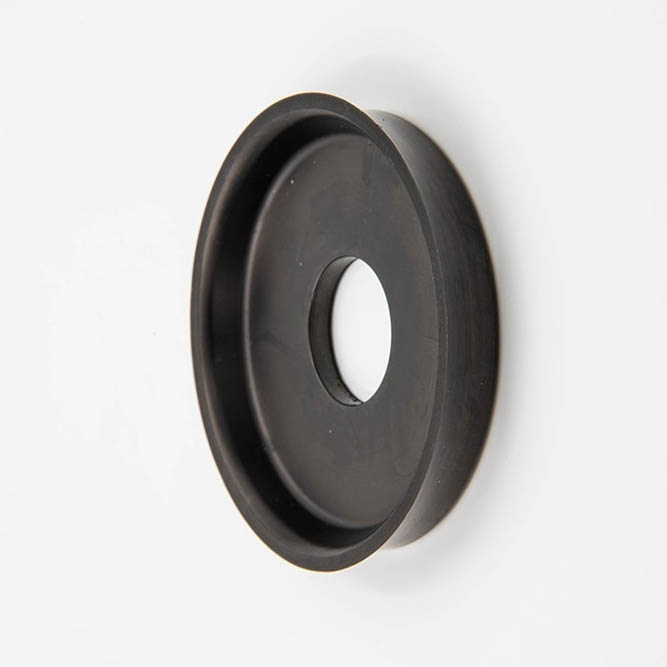

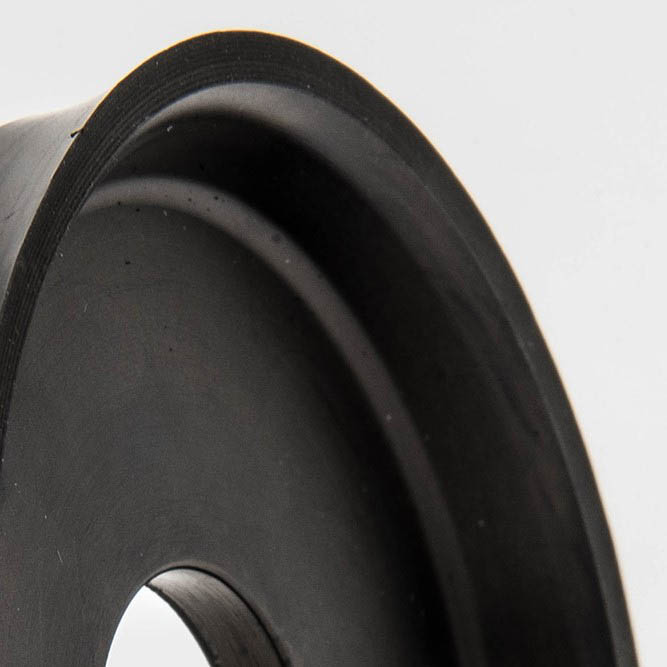

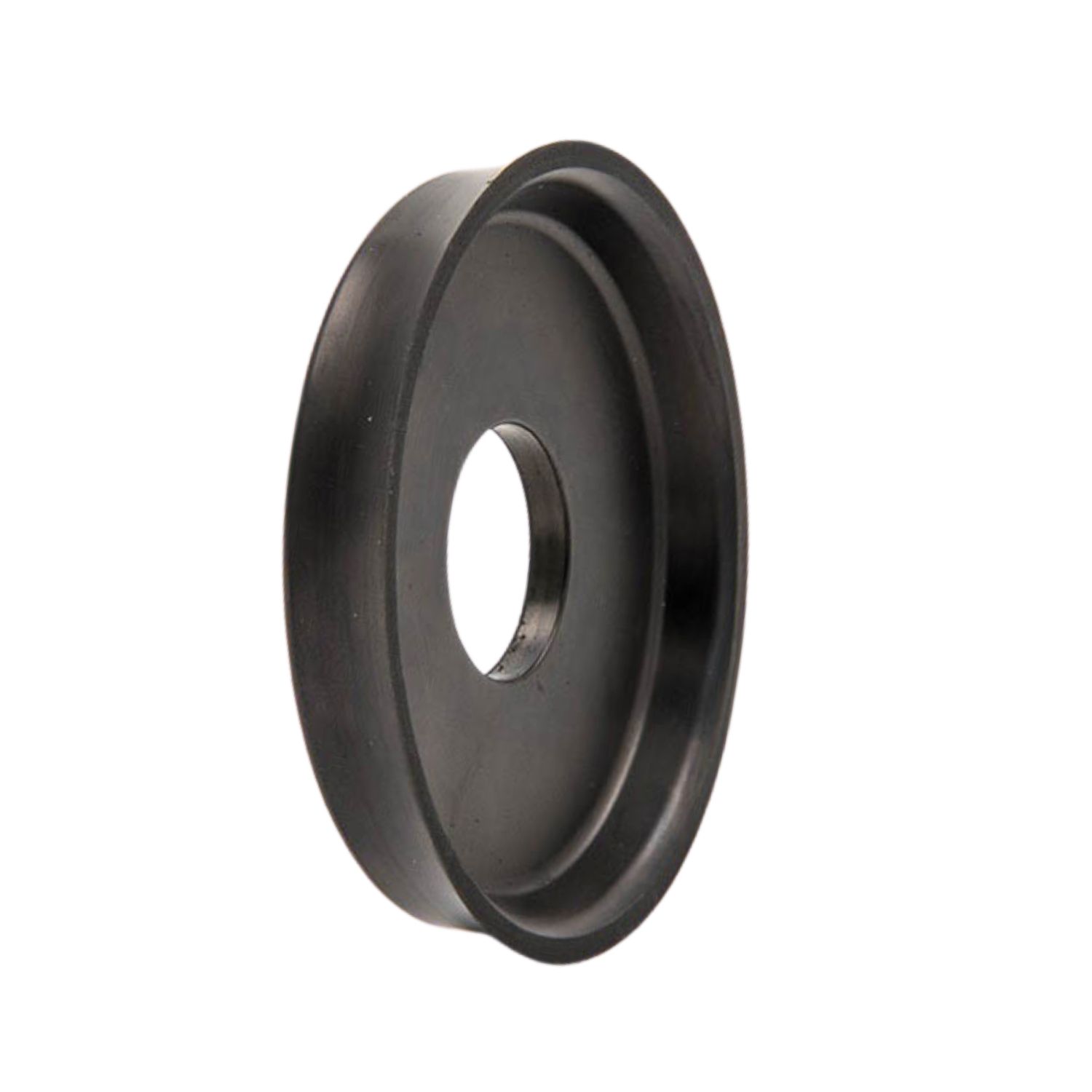

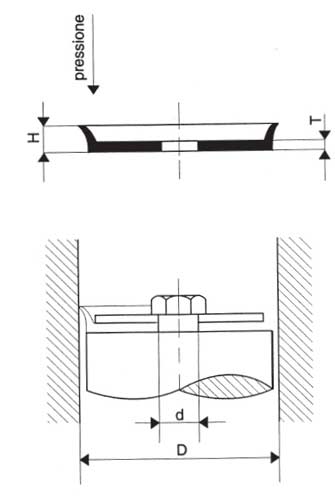

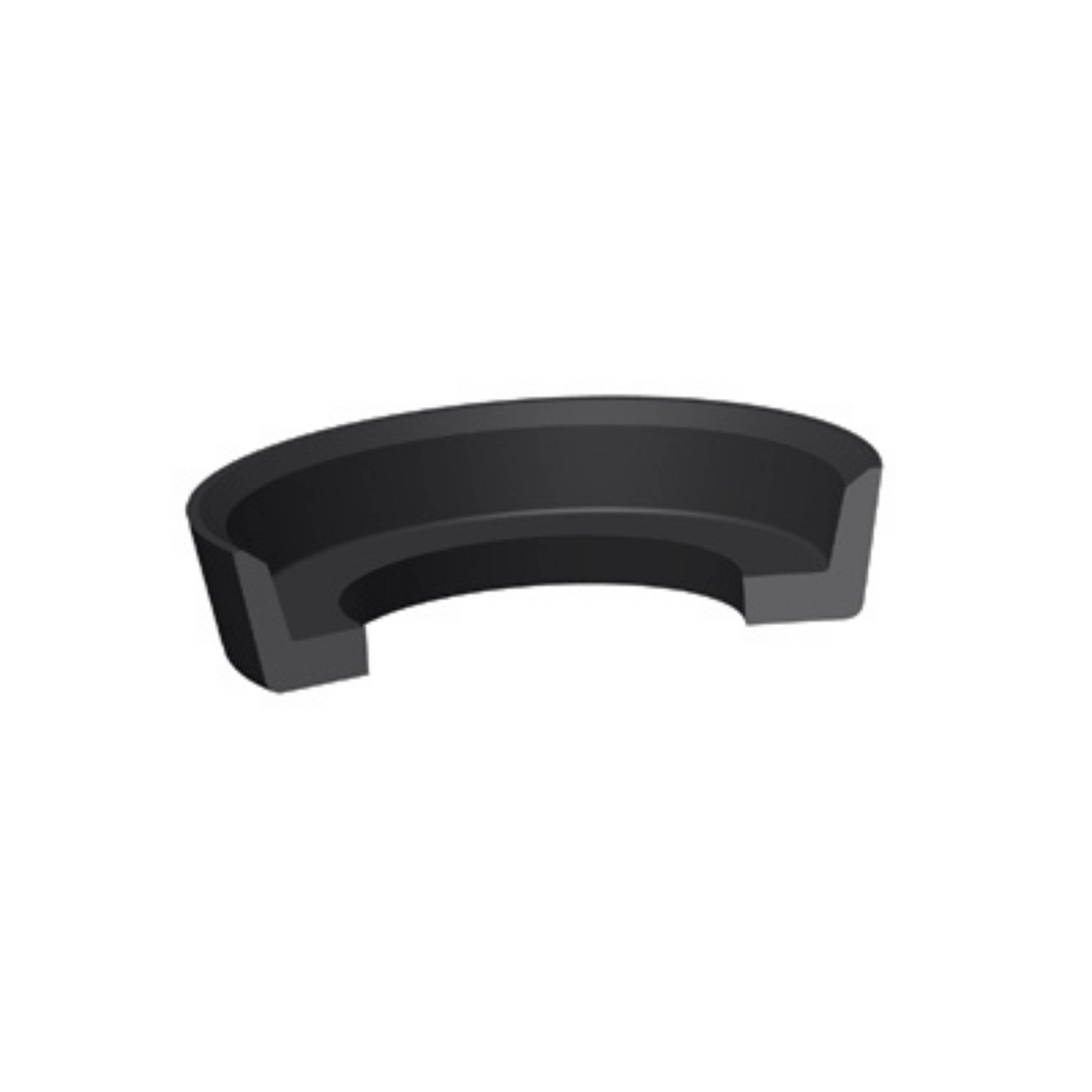

Визуальная схема и геометрия профиля C
Изображения показывают форму профиля, рабочие кромки и посадочную геометрию поршневого пневматического уплотнения C для подбора размеров и сравнения с аналогами.
