Пневматическое уплотнение AIRZET PK
AIRZET PK — лабиринтное пневматическое уплотнение двойного действия с симметричным профилем и пониженным коэффициентом трения.
Описание пневматического уплотнения AIRZET PK
Профиль AIRZET PK разработан для герметизации поршней пневматических цилиндров и представляет собой симметричное лабиринтное уплотнение двойного действия. Конструкция обеспечивает стабильную работу при возвратно-поступательном движении и отличается высокой эластичностью центральной части профиля.
Уплотнение имеет округлую динамическую канавку и два выступа на статической зоне, благодаря чему достигается надежная фиксация в посадочном месте и равномерное распределение давления по рабочим кромкам. Симметричная геометрия облегчает монтаж и позволяет устанавливать профиль без ориентации по направлению давления.
AIRZET PK отличается низким коэффициентом трения и хорошими скользящими характеристиками даже при невысоком давлении воздуха. Благодаря компактной осевой высоте профиль подходит для цилиндров с ограниченным монтажным пространством и может использоваться не только в пневмоцилиндрах, но и в некоторых типах пневматических клапанов.
В зависимости от условий эксплуатации уплотнение выпускается из NBR, HNBR, полиуретана PU и FKM (Viton), что позволяет подобрать материал под требуемую температуру, скорость и ресурс работы.
Технические характеристики AIRZET PK
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| NBR | до 1 м/с | -20°C…+100°C | до 1.2 МПа / 12 bar | стандартная промышленная пневматика |
| HNBR | до 1 м/с | -30°C…+150°C | до 1.2 МПа / 12 bar | повышенные нагрузки и температуры |
| PU | до 1 м/с | -30°C…+90°C | до 2.0 МПа / 20 bar | повышенная износостойкость и динамика |
| FKM / Viton | до 1 м/с | -20°C…+200°C | до 1.2 МПа / 12 bar | высокотемпературные и химически активные среды |
Преимущества уплотнения AIRZET PK
- лабиринтная симметричная конструкция двойного действия
- низкий коэффициент трения и плавное скольжение
- стабильная работа даже при низком давлении воздуха
- простая установка благодаря симметричному профилю
- небольшая осевая высота и компактная конструкция
- широкий диапазон материалов для различных условий эксплуатации
- подходит для пневмоцилиндров и отдельных типов клапанов
Аналоги и взаимозаменяемость AIRZET PK
AIRZET PK подбирается как лабиринтное пневматическое уплотнение двойного действия при совпадении посадочных размеров, профиля и рабочих параметров. При замене необходимо учитывать геометрию канавки, рабочее давление, скорость и тип используемой среды.

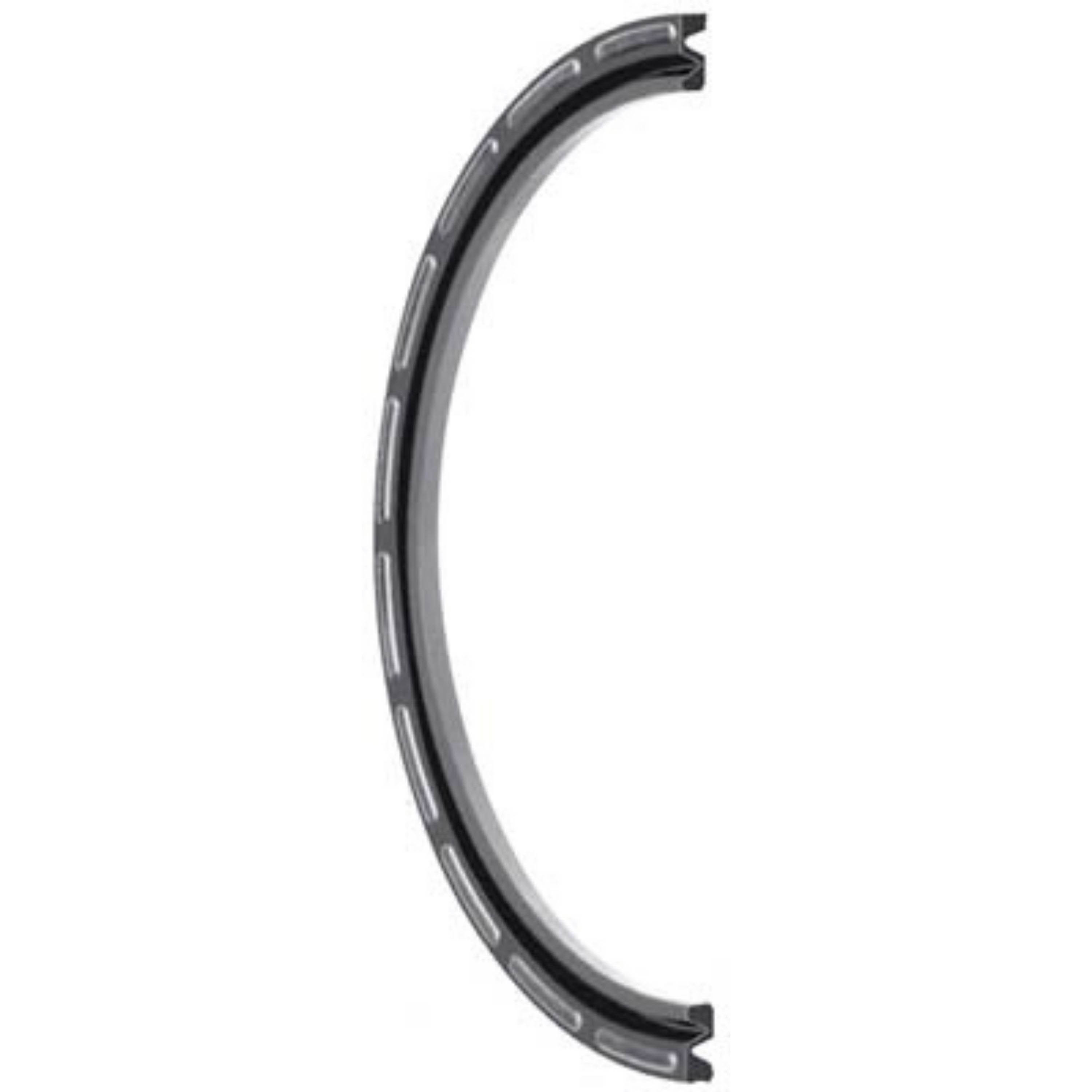

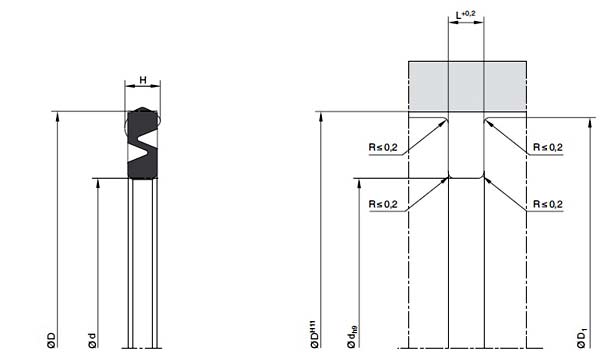

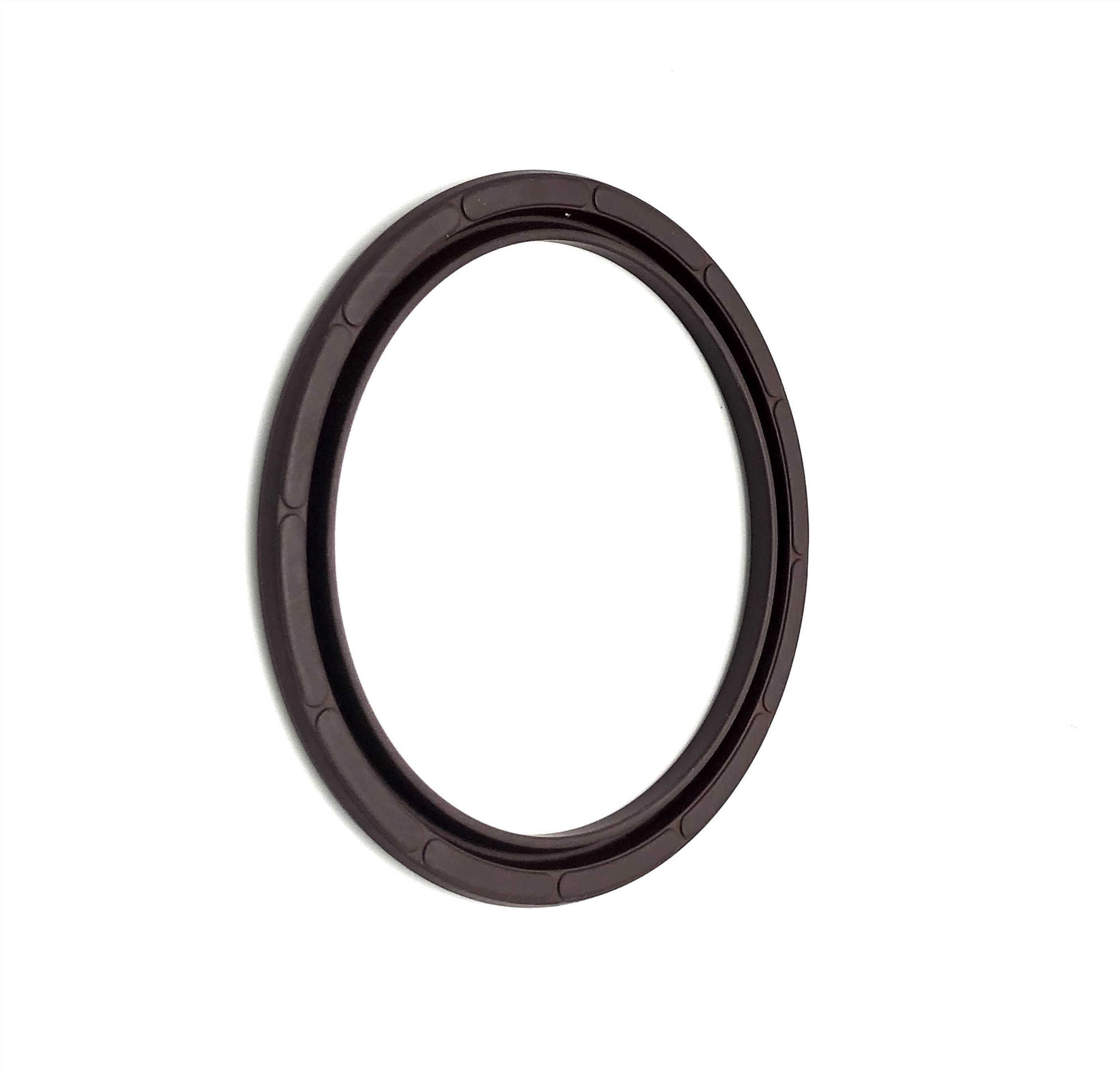

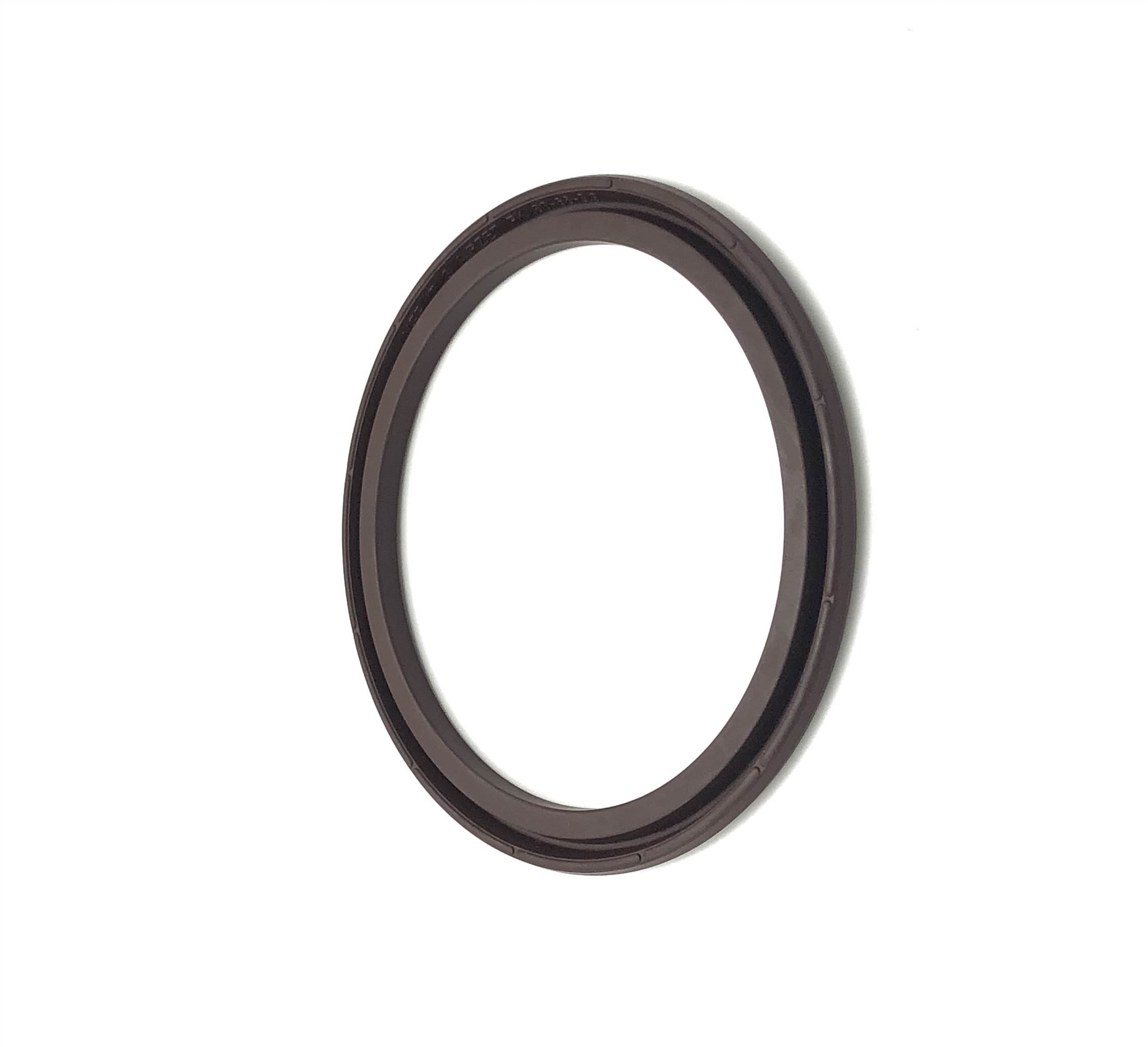

Визуальная схема и геометрия профиля AIRZET PK
Изображения показывают форму профиля, рабочие кромки и посадочную геометрию поршневого пневматического уплотнения AIRZET PK для подбора размеров и сравнения с аналогами.
Размеры профиля AIRZET-PK
Техническая таблица размеров
| d | D | H | L | D1 | H1 | S | Артикул | Полное наименование |
|---|---|---|---|---|---|---|---|---|
| 12 | 2,5 | 2,2 | 2,5 | 7 | 1,2 | — | 49017990 | 12x2,5x2,2x2,5x7x1,2 AIRZET-PK |
| 16 | 9 | 2,5 | 2,4 | 3,5 | 1,2 | — | 49017991 | 16x9x2,5x2,4x3,5x1,2 AIRZET-PK |
| 13 | 20 | 2,5 | 2,4 | 3,5 | 2,2 | — | 49017992 | 13x20x2,5x2,4x3,5x2,2 AIRZET-PK |
| 25 | 18 | 2,5 | 2,4 | 3,5 | 2,2 | — | 49017969 | 25x18x2,5x2,4x3,5x2,2 AIRZET-PK |
| 30 | 21 | 3 | 2,9 | 4,5 | 2,2 | 5 | 49017970 | 30x21x3x2,9x4,5x2,2x5 AIRZET-PK |
| 32 | 23 | 3 | 2,9 | 4,5 | 2,2 | — | 49017971 | 32x23x3x2,9x4,5x2,2 AIRZET-PK |
| 35 | 26 | 3 | 2,9 | 4,5 | 2,2 | — | 523079 | 35x26x3x2,9x4,5x2,2 AIRZET-PK |
| 40 | 31 | 3 | 2,9 | 4,5 | 2,2 | — | 49017982 | 40x31x3x2,9x4,5x2,2 AIRZET-PK |
| 45 | 36 | 3 | 2,8 | 4,5 | 2,2 | — | 49017983 | 45x36x3x2,8x4,5x2,2 AIRZET-PK |
| 50 | 41 | 3 | 2,9 | 4,5 | 2,2 | — | 49017984 | 50x41x3x2,9x4,5x2,2 AIRZET-PK |
| 60 | 48 | 4 | 3,9 | 6 | 2,2 | — | 49017985 | 60x48x4x3,9x6x2,2 AIRZET-PK |
| 63 | 51 | 4 | 3,9 | 6 | 2,2 | — | 49017986 | 63x51x4x3,9x6x2,2 AIRZET-PK |
| 70 | 58 | 4 | 3,9 | 6 | 2,2 | — | 523085 | 70x58x4x3,9x6x2,2 AIRZET-PK |
| 80 | 68 | 4 | 3,9 | 6 | 2,2 | — | 49017987 | 80x68x4x3,9x6x2,2 AIRZET-PK |
| 100 | 88 | 4 | 3,9 | 6 | 2,2 | — | 49017988 | 100x88x4x3,9x6x2,2 AIRZET-PK |
| 125 | 110 | 4,9 | 7,5 | 2,2 | 5 | — | 49017993 | 125x110x4,9x7,5x2,2x5 AIRZET-PK |
