ПТФЕ направляющая лента TF для гидроцилиндров
TF — мягкая ПТФЕ направляющая лента для изготовления направляющих колец под фактический размер штока или поршня. Лента удобна при ремонте нестандартных гидроцилиндров, имеет низкое трение и применяется в узлах с малыми радиальными нагрузками.
Описание ПТФЕ направляющей ленты TF
ПТФЕ направляющая лента TF применяется в гидравлических цилиндрах как материал для изготовления направляющих колец штока и поршня. Из ленты отрезают заготовку нужной длины, формируют кольцо под конкретный диаметр и устанавливают его в посадочную канавку для центрирования подвижных деталей.
Главное преимущество TF — универсальность при ремонте. В отличие от готового направляющего кольца с фиксированным размером, ленту можно быстро нарезать под фактический диаметр штока или поршня. Это особенно полезно, когда в ремонт попадается нестандартный гидроцилиндр, старая техника, редкий размер или узел, где готового кольца нет в наличии.
По назначению TF относится к мягким направляющим решениям. ПТФЕ хорошо работает там, где важны низкое трение, плавное скольжение, химическая стойкость, широкий температурный диапазон и быстрый подбор по месту. Такая лента помогает временно или постоянно решить задачу направления без изготовления сложной детали под заказ.
При этом TF не стоит сравнивать с полиэстерной лентой KPB или фенольными армированными кольцами как с равными по нагрузке изделиями. ПТФЕ лента выигрывает в пластичности, универсальности и простоте ремонта, но проигрывает по несущей способности. Для динамических условий ориентировочная радиальная нагрузка у PTFE/bronze исполнений может составлять до 15 Н/мм², поэтому профиль лучше применять в легких и средних узлах без больших боковых усилий.
Материалом служит PTFE — фторопласт с очень низким коэффициентом трения и высокой стойкостью к рабочим средам. В зависимости от исполнения в состав могут добавляться бронза, углерод, графит, стекловолокно или дисульфид молибдена. Наполнители изменяют износостойкость, жесткость, температурную стабильность и поведение ленты под нагрузкой.
В работе направляющая лента TF выполняет роль скользящей опоры между штоком или поршнем и корпусными деталями гидроцилиндра. Она снижает трение, помогает исключить контакт металл-металл, защищает рабочие поверхности от задиров и уменьшает нагрузку на соседние уплотнения.
ПТФЕ ленту TF применяют при ремонте гидроцилиндров, подборе направляющих колец для нестандартных размеров, восстановлении старой техники, изготовлении направляющих элементов по месту и в узлах, где важнее низкое трение и универсальность, чем максимальная радиальная нагрузка.
Технические характеристики направляющей ленты
| Материал | Скорость | Температура | Радиальная нагрузка | Применение |
|---|---|---|---|---|
| PTFE / ПТФЕ | до 5 м/с | -200°C…+260°C | малые радиальные нагрузки | мягкая направляющая лента для ремонта, нестандартных размеров и низкого трения |
| PTFE + Bronze | до 5 м/с | -40°C…+200°C | до 15 Н/мм² динамически | штоковые и поршневые направляющие кольца, изготовление из ленты под размер |
| PTFE + Carbon / Graphite | до 5 м/с | -150°C…+250°C | зависит от наполнителя | низкое трение, химическая стойкость, специальные рабочие среды |
Преимущества ПТФЕ направляющей ленты TF
- поставляется в виде ленты и нарезается под нужный диаметр штока или поршня
- помогает быстро изготовить направляющее кольцо при ремонте нестандартного гидроцилиндра
- очень низкое трение и плавное скольжение по рабочей поверхности
- ПТФЕ устойчив к широкому диапазону температур и многим рабочим средам
- подходит для штоковых и поршневых узлов с малыми радиальными нагрузками
- позволяет решать задачу по месту, когда готового кольца нужного размера нет в наличии
- предотвращает контакт металл-металл между подвижными и корпусными деталями
- может выпускаться с наполнителями: бронза, углерод, графит, стекловолокно, MoS₂
Аналоги и взаимозаменяемость TF
ПТФЕ направляющая лента TF подбирается по толщине, ширине, материалу, диаметру штока или поршня, размеру посадочной канавки и расчетной радиальной нагрузке. При замене важно учитывать, что TF относится к мягким универсальным лентам для легких и средних условий, а не к силовым направляющим элементам для высоких боковых нагрузок.
При подборе аналога сравнивают толщину ленты, ширину, тип наполнителя, температурный диапазон, скорость скольжения, рабочую среду и допустимую нагрузку. Если цилиндр работает с сильным перекосом, ударными нагрузками или высокой боковой силой, вместо TF лучше рассматривать полиэстерную ленту KPB, фенольные направляющие кольца или другой более жесткий материал.

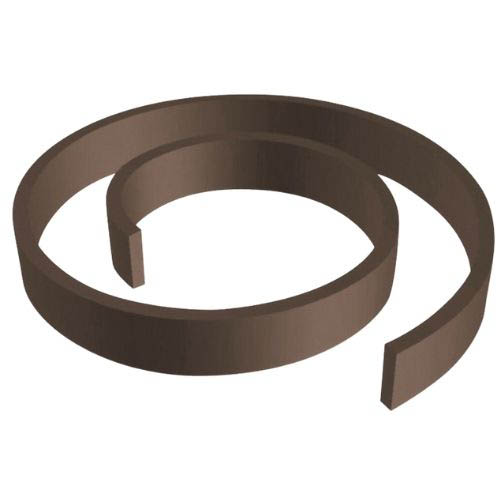

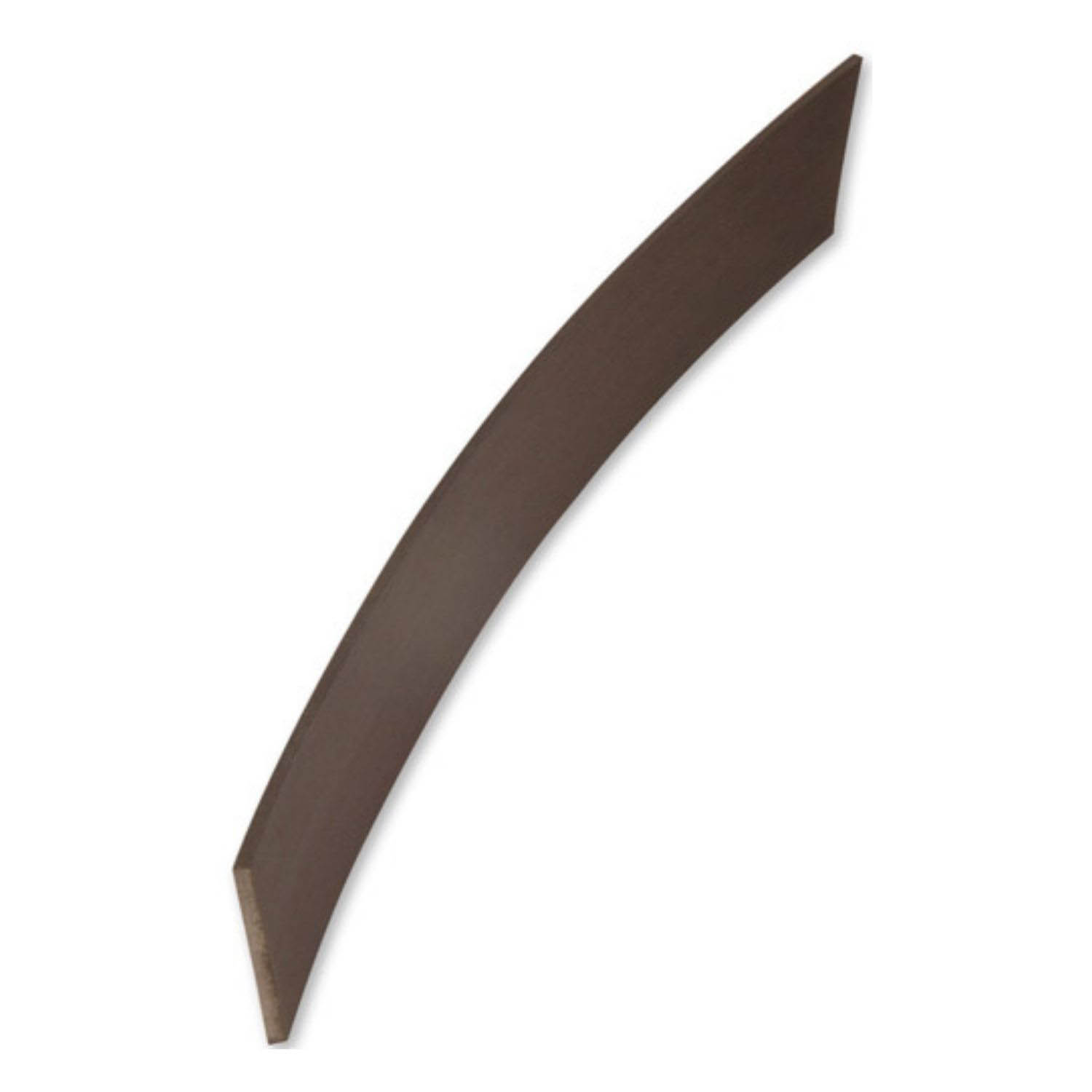

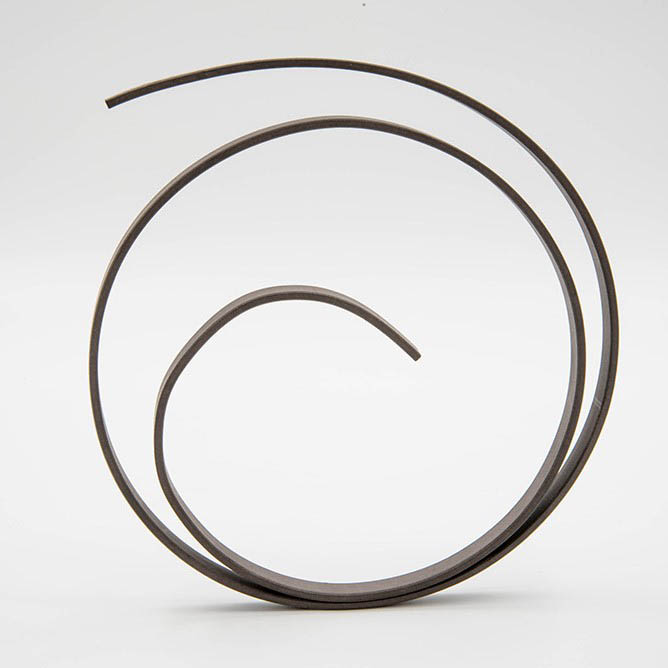

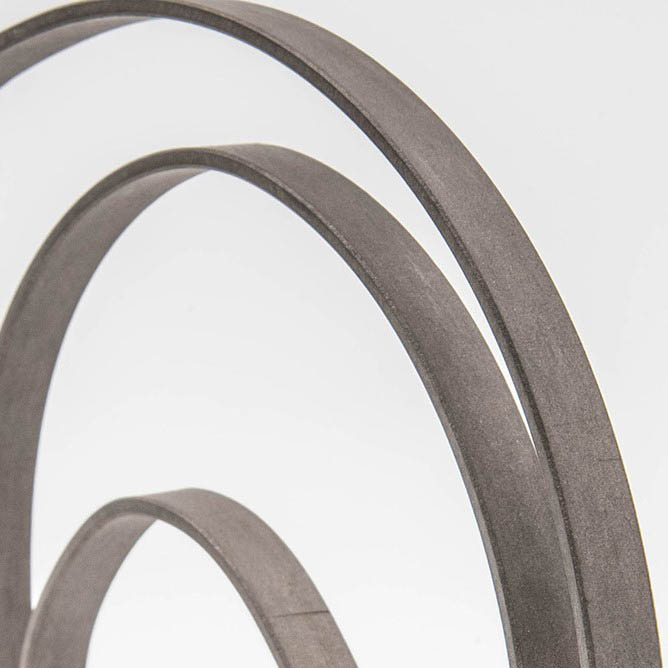

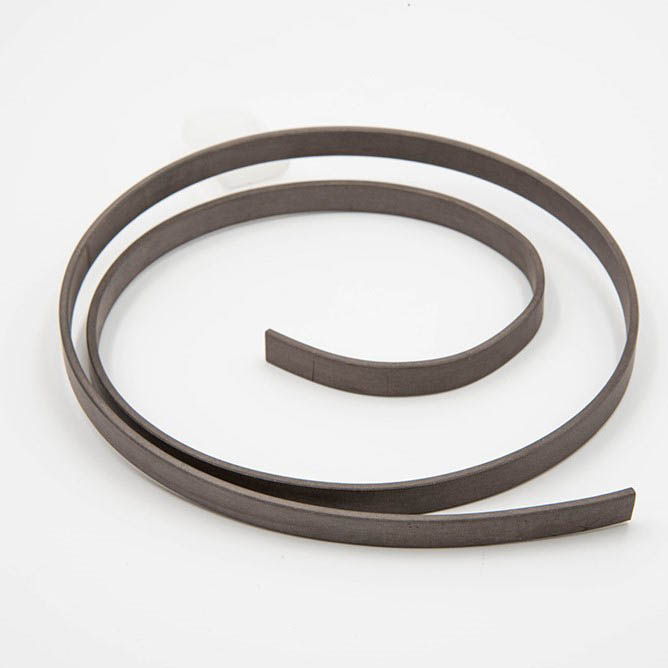

Фотографии и рендеры опорно-направляющее кольцо TF

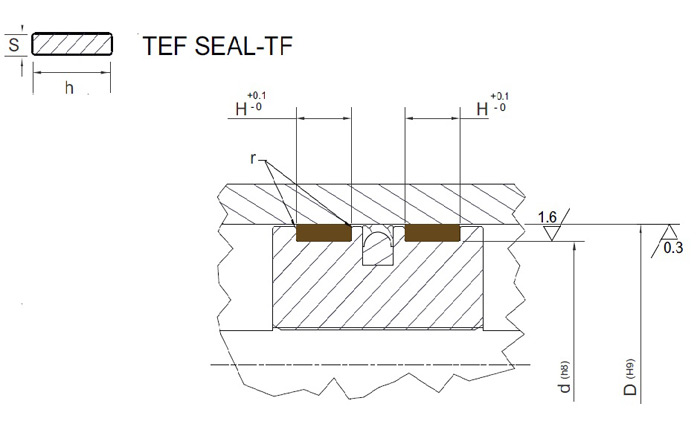

Фотографии и рендеры опорно-направляющего кольца TF — форма профиля, направляющие поверхности и посадочная геометрия для быстрого подбора размеров и сравнения с таблицей.
