Направляющее кольцо SBK для штока гидроцилиндра
SBK — профилированное направляющее кольцо штока Merkel Guivex для гидравлических цилиндров. Выпуклая геометрия профиля помогает равномерно распределять боковые нагрузки, снижать пиковые напряжения и защищать штоковый узел от контакта металл-металл.
Описание направляющего кольца SBK

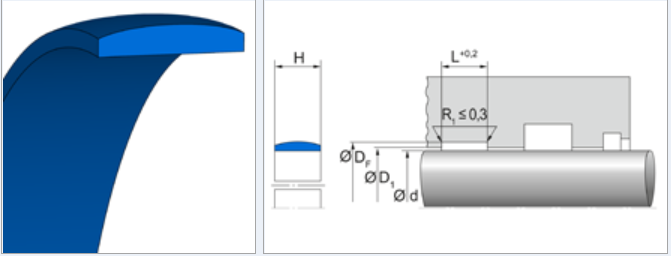

Направляющее кольцо SBK применяется в гидравлических цилиндрах как штоковый опорно-направляющий элемент. Профиль устанавливается в корпусную часть или крышку гидроцилиндра и работает по поверхности штока, удерживая его в правильном положении при возвратно-поступательном движении.
SBK относится к серии Merkel Guivex и отличается от обычных прямоугольных направляющих колец специальной выпуклой геометрией. У классического кольца боковая нагрузка часто концентрируется ближе к краям рабочей поверхности, особенно при перекосе штока или короткой направляющей базе. У профиля Guivex опорная зона работает мягче и равномернее: боковое усилие распределяется по ширине кольца без резких пиков напряжения.
Профиль SBK особенно полезен в узлах с высокой радиальной нагрузкой, короткой длиной направляющей, короткими ходами, вибрацией или риском перекоса. В таких условиях важно не просто поставить кольцо в канавку, а правильно распределить усилие между штоком и корпусом, чтобы не перегружать одну зону и не разрушать посадочные поверхности.
Материал SBK — тканевый ламинат на полимерной основе. В зависимости от исполнения могут применяться полиэстерные и фенольные композиции, включая варианты с графитом. Такая структура дает направляющему кольцу высокую механическую прочность, устойчивость к износу, низкую деформацию под нагрузкой и способность работать в тяжелых гидравлических узлах.
В работе SBK воспринимает радиальные и боковые усилия, предотвращает контакт металл-металл между штоком и корпусными деталями, снижает нагрузку на штоковые уплотнения и грязесъемник. За счет профилированной геометрии кольцо лучше использует свою рабочую ширину и помогает сохранить управляемость штока даже при короткой направляющей зоне.
Направляющее кольцо SBK применяют в подвижном гидравлическом оборудовании, горнодобывающей технике, экскаваторах, гидравлических прессах, тяжелых цилиндрах и других узлах, где шток испытывает значительные боковые нагрузки. При подборе важно учитывать диаметр штока, наружный диаметр посадочного места, ширину профиля, стандарт канавки, материал и расчетную радиальную нагрузку.
Технические характеристики направляющего кольца
| Материал | Скорость | Температура | Радиальная нагрузка | Применение |
|---|---|---|---|---|
| Полиэстерный ламинат | до 1 м/с | -40°C…+120°C | высокие боковые нагрузки | штоковые направляющие узлы, короткая направляющая база, тяжелые гидроцилиндры |
| Фенольная смола + графит | до 1 м/с | -40°C…+120°C | до 80 Н/мм² в зависимости от исполнения | профилированные направляющие кольца Merkel Guivex, снижение пиковых напряжений и кромочного износа |
Преимущества направляющего кольца SBK
- штоковое направляющее кольцо для гидравлических цилиндров
- профилированная выпуклая геометрия Merkel Guivex вместо обычного прямоугольного профиля
- равномернее распределяет боковую нагрузку по ширине направляющего элемента
- снижает пиковые напряжения по краям и риск кромочного разрушения
- лучше работает при короткой направляющей базе и коротких ходах
- помогает предотвратить контакт металл-металл между штоком и корпусом
- подходит для тяжелых гидроцилиндров, мобильной техники, прессов и горнодобывающего оборудования
- может применяться в стандартизированных посадочных местах, включая решения по ISO 10766
Аналоги и взаимозаменяемость SBK
Направляющее кольцо SBK подбирается по диаметру штока, наружному диаметру посадочного места, ширине профиля, материалу и расчетной радиальной нагрузке. При замене важно учитывать, что SBK — это не обычное прямоугольное направляющее кольцо, а профилированный штоковый элемент с выпуклой геометрией Guivex.
Если посадочное место рассчитано под SBK, замена на простую прямоугольную направляющую может изменить распределение нагрузки, увеличить риск кромочного износа и ухудшить работу штока при боковых усилиях. При подборе аналога нужно сравнивать не только размеры d × D × H, но и форму профиля, материал, допустимую нагрузку, длину направляющей зоны и совместимость с соседними штоковыми уплотнениями.
