Направляющее кольцо KBK для поршня гидроцилиндра
KBK — профилированное направляющее кольцо поршня Merkel Guivex для гидравлических цилиндров. Выпуклая геометрия профиля равномернее распределяет боковые нагрузки, снижает кромочный износ и защищает поршневой узел от контакта металл-металл.
Описание направляющего кольца KBK
Направляющее кольцо KBK применяется в гидравлических цилиндрах как поршневой опорно-направляющий элемент. Профиль устанавливается на поршень и работает по внутренней поверхности гильзы, удерживая поршневую группу в правильном положении при возвратно-поступательном движении.
KBK относится к серии Merkel Guivex и является поршневой парой к штоковому профилю SBK. Если SBK работает в зоне штока и корпуса, то KBK применяется в поршневом узле, где нужно распределить боковое усилие между поршнем и гильзой цилиндра.

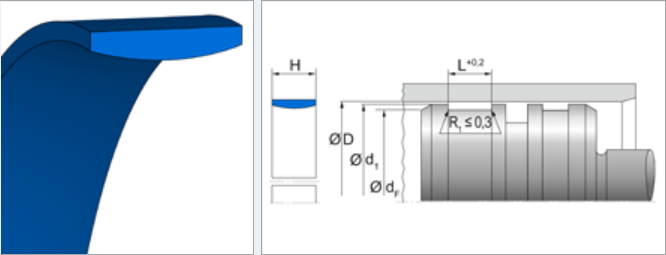

Главное отличие KBK от обычного прямоугольного направляющего кольца — специальная выпуклая геометрия профиля. У стандартной прямоугольной направляющей боковая нагрузка часто уходит в края рабочей поверхности, особенно при перекосе поршня, короткой направляющей базе или неравномерной нагрузке. Профиль Guivex распределяет усилие по ширине кольца более равномерно и снижает риск локальных перегрузок.
Такая конструкция особенно полезна в тяжелых поршневых узлах, где важна не только высокая несущая способность материала, но и правильное распределение напряжений. Выпуклая форма помогает уменьшить кромочный износ, снизить вероятность задиров на гильзе и стабильнее удерживать поршень при боковых нагрузках.
Материал KBK — тканевый ламинат на полимерной основе. В зависимости от исполнения могут применяться полиэстерные и фенольные композиции, включая варианты с графитом. Такая структура обеспечивает высокую механическую прочность, устойчивость к износу, низкую деформацию под нагрузкой и способность работать в тяжелых гидравлических узлах.
В работе KBK воспринимает радиальные и боковые усилия, предотвращает контакт металл-металл между поршнем и гильзой, снижает нагрузку на поршневые уплотнения и помогает сохранить стабильную работу уплотнительного пакета. За счет профилированной геометрии кольцо лучше использует свою рабочую ширину и снижает пиковые напряжения по краям направляющей.
Направляющее кольцо KBK применяют в мобильной гидравлике, экскаваторах, горнодобывающей технике, гидравлических прессах, тяжелых цилиндрах и других узлах, где поршень испытывает значительные боковые нагрузки. При подборе важно учитывать диаметр поршня, диаметр гильзы, ширину профиля, стандарт канавки, материал и расчетную радиальную нагрузку.
Технические характеристики направляющего кольца
| Материал | Скорость | Температура | Радиальная нагрузка | Применение |
|---|---|---|---|---|
| Полиэстерный ламинат | до 1 м/с | -40°C…+120°C | высокие боковые нагрузки | поршневые направляющие узлы, короткая направляющая база, тяжелые гидроцилиндры |
| Фенольная смола + графит | до 1 м/с | -40°C…+120°C | до 80 Н/мм² в зависимости от исполнения | профилированные направляющие кольца Merkel Guivex, снижение пиковых напряжений и кромочного износа |
Преимущества направляющего кольца KBK
- поршневое направляющее кольцо для гидравлических цилиндров
- профилированная выпуклая геометрия Merkel Guivex вместо обычного прямоугольного профиля
- равномернее распределяет боковую нагрузку по ширине направляющего элемента
- снижает пиковые напряжения по краям и риск кромочного разрушения
- лучше работает при короткой направляющей базе, перекосах и тяжелых нагрузках
- помогает предотвратить контакт металл-металл между поршнем и гильзой цилиндра
- снижает нагрузку на поршневые уплотнения и помогает продлить ресурс узла
- может применяться в стандартизированных посадочных местах, включая решения по ISO 10766
Аналоги и взаимозаменяемость KBK
Направляющее кольцо KBK подбирается по диаметру поршня, диаметру гильзы, ширине профиля, материалу и расчетной радиальной нагрузке. При замене важно учитывать, что KBK — это не обычное прямоугольное направляющее кольцо, а профилированный поршневой элемент с выпуклой геометрией Guivex.
Если посадочное место рассчитано под KBK, замена на простую прямоугольную направляющую может изменить распределение нагрузки, увеличить риск кромочного износа и ухудшить работу поршня при боковых усилиях. При подборе аналога нужно сравнивать не только размеры d × D × H, но и форму профиля, материал, допустимую нагрузку, длину направляющей зоны и совместимость с соседними поршневыми уплотнениями.
