Направляющее кольцо AGI L для штока гидроцилиндра
AGI L — направляющее кольцо штока с геометрией, облегчающей установку в корпус гидроцилиндра. Профиль из полиацеталя POM, усиленного стекловолокном, центрирует шток, воспринимает боковые нагрузки и снижает риск контакта металл-металл.
Описание направляющего кольца AGI L
Направляющее кольцо AGI L применяется в штоковых узлах гидравлических цилиндров как внутренний опорно-направляющий элемент. Профиль работает по поверхности штока, помогает удерживать его в правильном положении и распределяет боковые усилия в зоне крышки или направляющей части корпуса.
В отличие от обычного AGI, исполнение AGI L имеет более развитую форму посадки. Такая геометрия облегчает монтаж направляющего элемента в корпус и помогает надежнее расположить кольцо в посадочном месте. Это особенно полезно в узлах, где доступ к канавке ограничен или где требуется быстрое обслуживание гидроцилиндра без лишней возни с установкой.
Основная задача профиля — направлять шток, воспринимать радиальные и боковые нагрузки, а также предотвращать контакт металл-металл между штоком и корпусными деталями. При правильном подборе элемент снижает износ штока, защищает посадочные поверхности и уменьшает нагрузку на штоковое уплотнение и грязесъемник.
AGI L можно рассматривать как решение для штоковых направляющих узлов, где важны не только скольжение и износостойкость, но и удобство монтажа. Форма кольца помогает установить направляющий элемент в корпус более предсказуемо, что важно при ремонте гидроцилиндров, восстановлении посадочных мест и сборке ступенчатых конструкций.
Профиль может применяться в стандартных гидроцилиндрах, ремонтных штоковых узлах, а также в телескопических и ступенчатых цилиндрах, где направляющие элементы работают в составе компактного пакета с уплотнениями и грязесъемниками. В таких конструкциях важно правильно выдержать посадочные размеры, потому что направляющее кольцо влияет на положение штока и стабильность работы всего уплотнительного узла.
Материалом служит полиацеталь POM, часто усиленный стекловолокном. Такая комбинация дает жесткость, низкое трение, размерную стабильность и хорошую стойкость к износу. Стекловолокно повышает механическую прочность пластика и помогает кольцу лучше сохранять форму при боковых нагрузках.
При подборе AGI L учитывают диаметр штока, наружный диаметр посадочного места, ширину профиля, форму канавки, условия смазки и расчетную радиальную нагрузку. Если посадочное место рассчитано именно под профиль AGI L, заменять его обычным прямоугольным кольцом без проверки геометрии не стоит: можно потерять удобство монтажа, изменить площадь опоры и ухудшить работу штокового узла.
Технические характеристики направляющего кольца
| Материал | Скорость | Температура | Радиальная нагрузка | Применение |
|---|---|---|---|---|
| Полиацеталь POM | до 1 м/с | -40°C…+110°C | малые и умеренные боковые нагрузки | штоковые направляющие узлы, стандартные гидроцилиндры, удобный монтаж в корпус |
| Стеклонаполненный POM | до 1 м/с | -40°C…+110°C | зависит от ширины профиля и площади опоры | ремонтные узлы, ступенчатые и телескопические гидроцилиндры, направляющие элементы штока |
Преимущества направляющего кольца AGI L
- исполнение для установки в штоковый узел гидравлического цилиндра
- форма профиля облегчает монтаж направляющего кольца в корпус
- центрирует шток и снижает риск перекоса при рабочем ходе
- воспринимает радиальные и боковые нагрузки в зоне направляющей крышки
- предотвращает контакт металл-металл между штоком и корпусными деталями
- полиацеталь POM обеспечивает низкое трение, износостойкость и стабильную геометрию
- стекловолокно повышает жесткость материала и сопротивление деформации
- может применяться в ремонтных и ступенчатых штоковых узлах, где важна удобная сборка
Аналоги и взаимозаменяемость AGI L
Направляющее кольцо AGI L подбирается по диаметру штока, наружному диаметру посадочного места, ширине профиля, форме канавки, материалу и расчетной радиальной нагрузке. При замене важно учитывать, что этот профиль отличается от обычного AGI геометрией посадки и рассчитан на более удобный монтаж в корпус.
При подборе аналога сравнивают размеры d × D × H, конфигурацию посадочной зоны, материал направляющего элемента, температуру, скорость скольжения и совместимость с соседними штоковыми уплотнениями. Для телескопических и ступенчатых гидроцилиндров дополнительно важно учитывать последовательность сборки, доступ к посадочному месту и работу направляющего кольца в составе уплотнительного пакета.

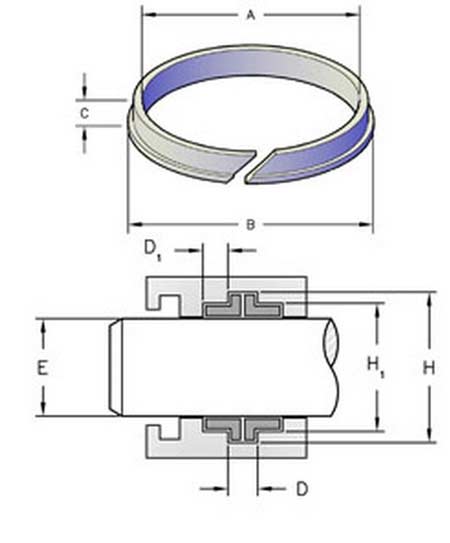

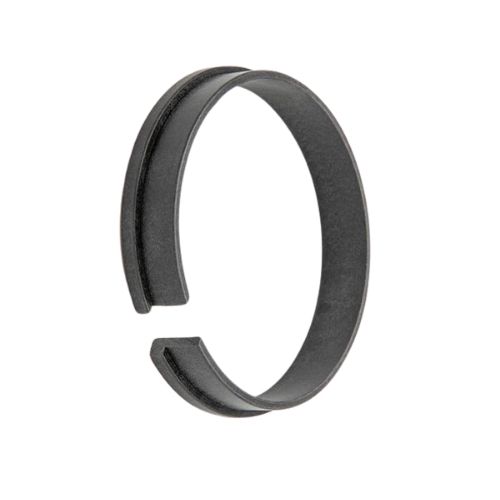

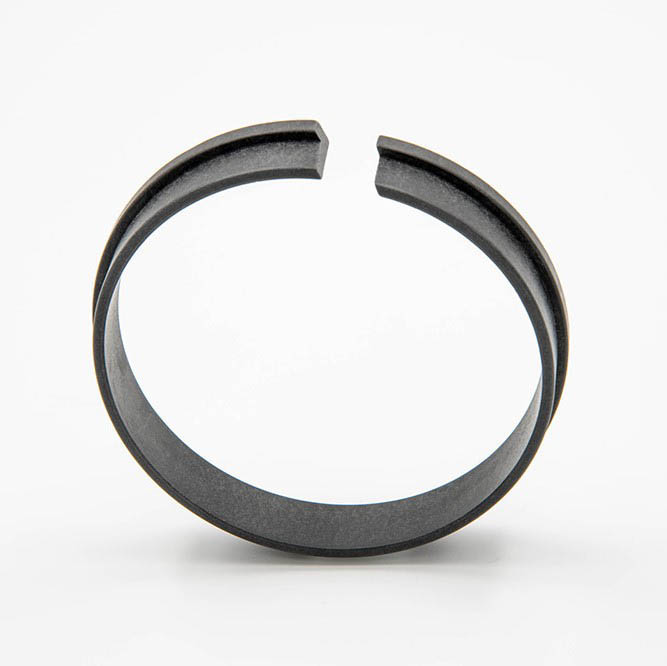

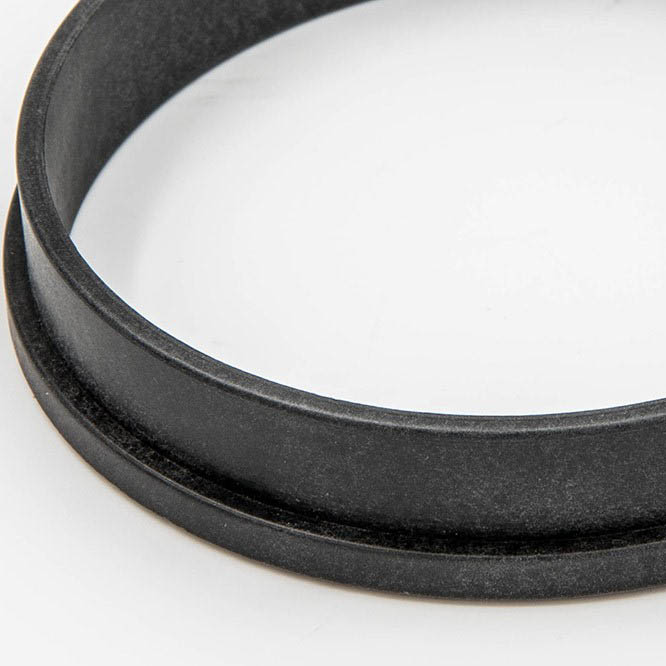

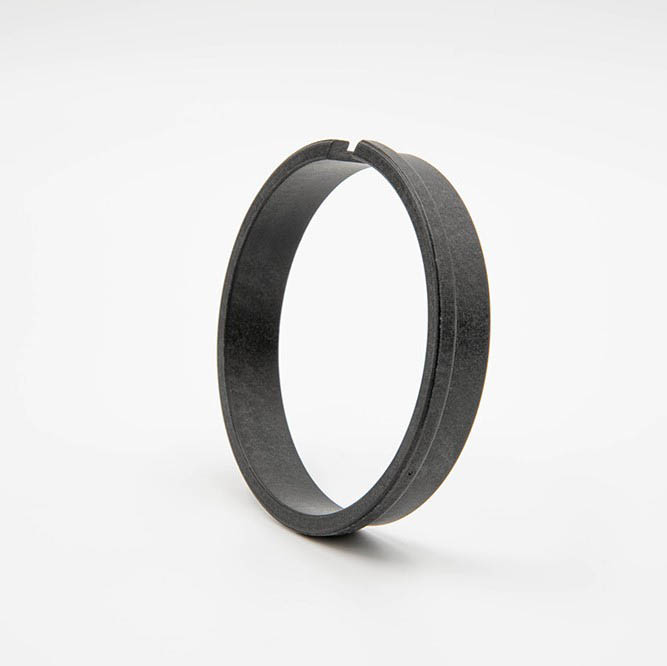

Фотографии и рендеры опорно-направляющее кольцо AGI-L
Фотографии и рендеры опорно-направляющего кольца AGI-L — форма профиля, направляющие поверхности и посадочная геометрия для быстрого подбора размеров и сравнения с таблицей.
