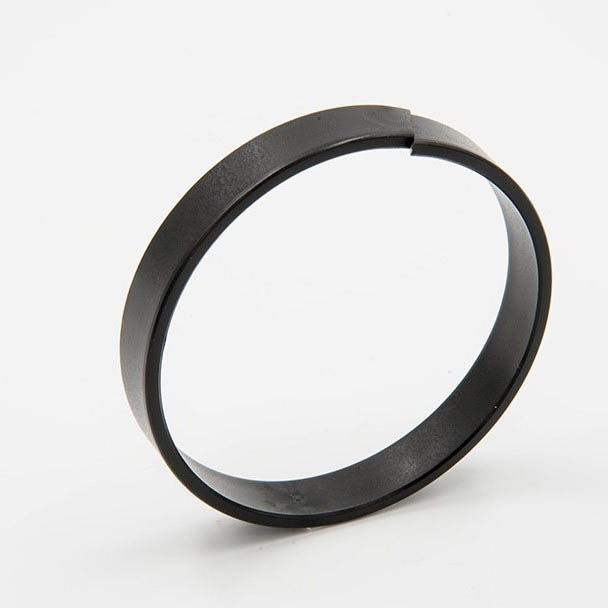

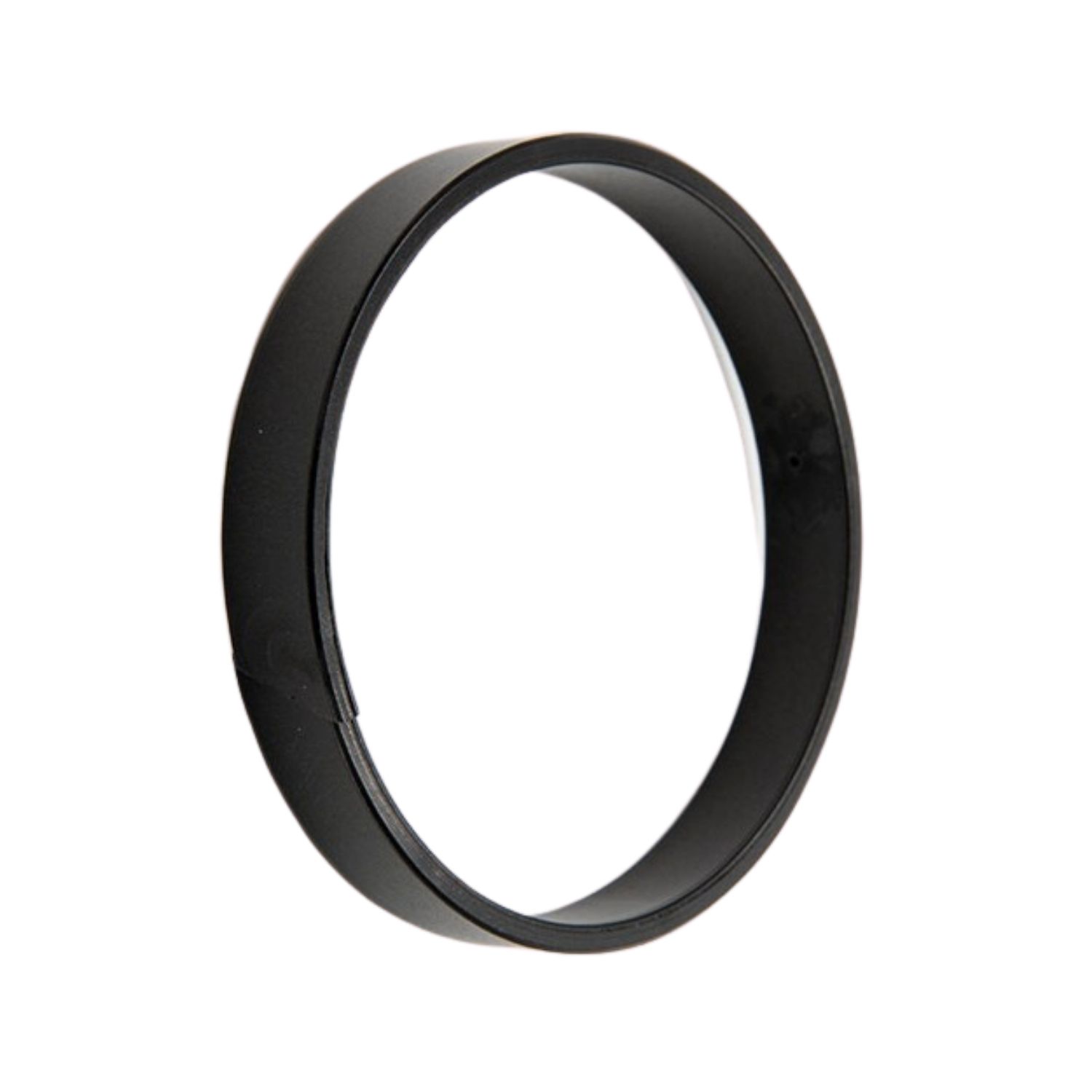

Направляющее кольцо AGE для гидроцилиндров
AGE — наружное направляющее кольцо для установки на поршень гидроцилиндра. Профиль из полиацеталя POM, усиленного стекловолокном, воспринимает малые радиальные нагрузки, центрирует поршень и защищает гильзу от контакта металл-металл.

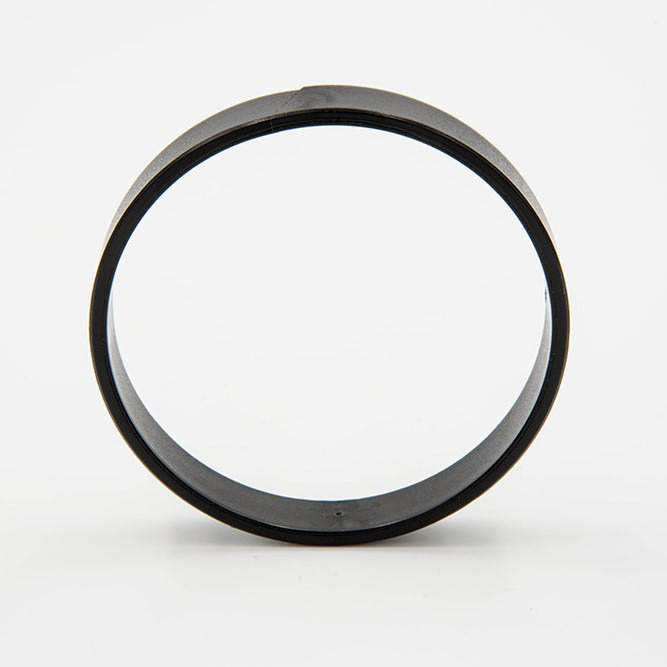

Описание направляющего кольца AGE

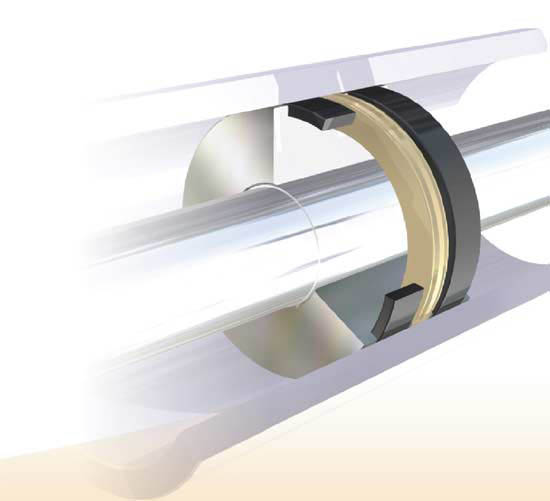

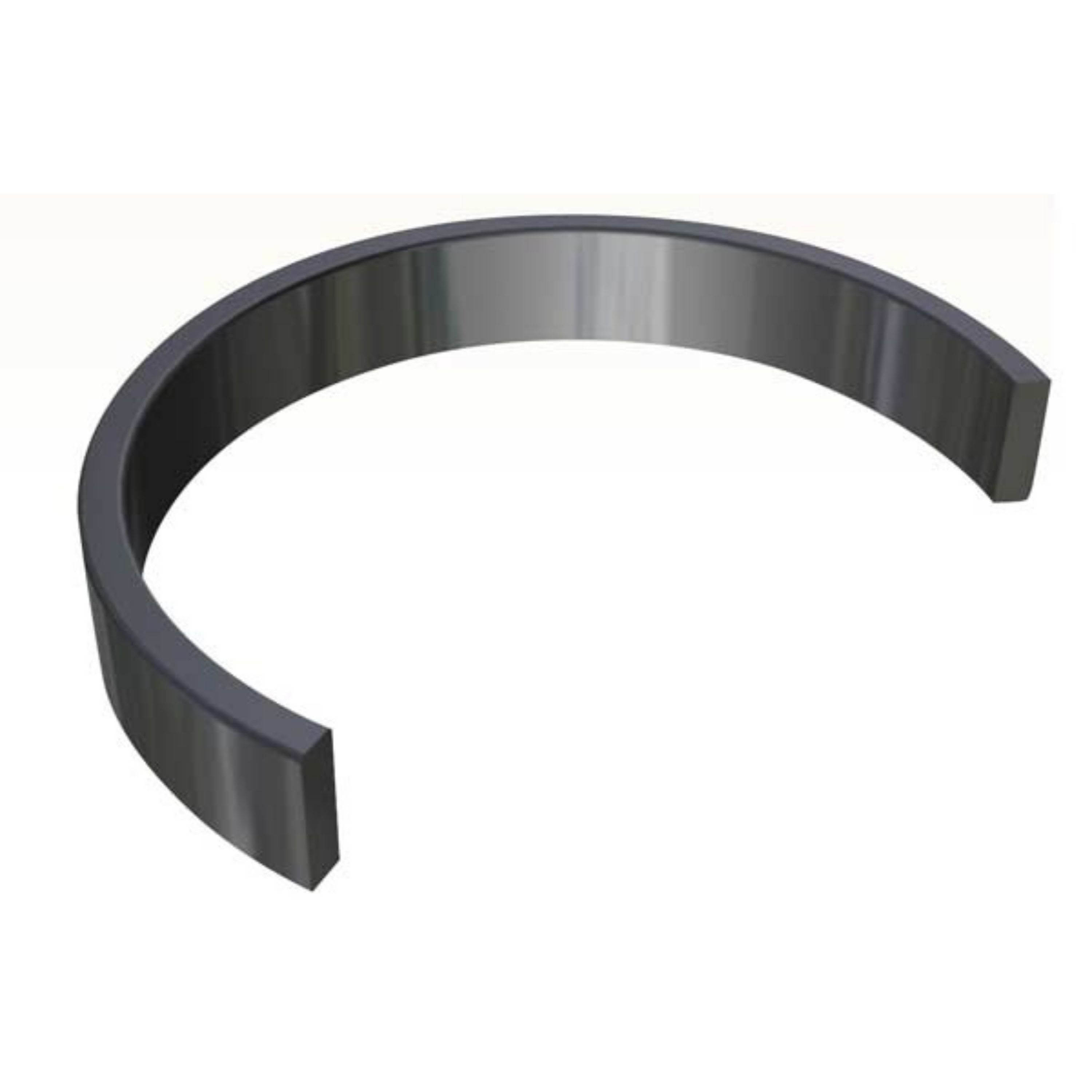

Направляющее кольцо AGE применяется в гидравлических цилиндрах как наружный опорно-направляющий элемент поршня. Профиль устанавливается в канавку поршня и работает по внутренней поверхности гильзы, помогая удерживать поршень в правильном положении при возвратно-поступательном движении.

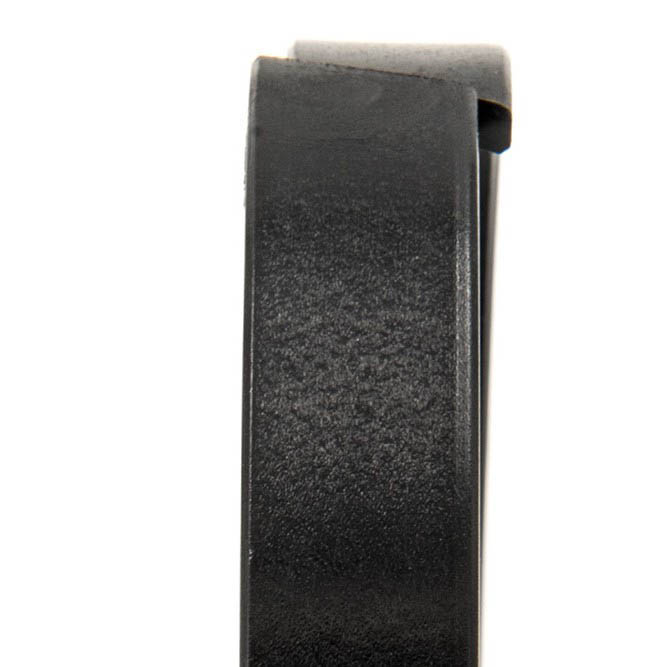

Буква E в обозначении AGE связана с наружным исполнением профиля: кольцо работает по внешнему диаметру поршня и воспринимает боковые усилия между поршнем и цилиндром. Такое исполнение удобно объяснять как external guide ring — наружное направляющее кольцо для поршневого узла гидроцилиндра.
Основная задача AGE — центрирование поршня, восприятие малых радиальных нагрузок и предотвращение контакта металл-металл между поршнем и гильзой. При правильном подборе направляющее кольцо снижает риск задиров, уменьшает износ рабочих поверхностей и помогает продлить срок службы поршневых уплотнений.
AGE относится к простым и компактным решениям среди направляющих колец. Профиль рассчитан на небольшие боковые нагрузки: допустимая удельная радиальная нагрузка для такого типа направляющего элемента может достигать до 40 Н/мм². Фактический рабочий предел зависит от ширины кольца, площади опоры, скорости скольжения, температуры, качества смазки и состояния сопряженной поверхности.
Основой материала служит полиацеталь POM — инженерный пластик с хорошей размерной стабильностью, низким коэффициентом трения и стойкостью к износу. Для повышения механической прочности в состав материала добавляется стекловолокно: оно увеличивает жесткость, снижает деформацию под нагрузкой и помогает кольцу стабильнее работать в посадочной канавке.
Направляющее кольцо AGE применяют в стандартных гидроцилиндрах промышленного оборудования, подъемных механизмов, прессов, станков и других узлов, где требуется простое направляющее кольцо для поршня без расчета на тяжелые радиальные нагрузки. При подборе важно учитывать диаметр поршня, диаметр гильзы, ширину профиля, размер канавки и условия работы гидравлического цилиндра.
Технические характеристики направляющего кольца
| Материал | Скорость | Температура | Радиальная нагрузка | Применение |
|---|---|---|---|---|
| Полиацеталь POM | до 1 м/с | -40°C…+110°C | до 40 Н/мм² | наружное направляющее кольцо поршня, стандартные гидроцилиндры, малые радиальные нагрузки |
| Стеклонаполненный POM | до 1 м/с | -30°C…+100°C | малые и умеренные боковые нагрузки | поршневые направляющие элементы с повышенной жесткостью и стабильной работой в канавке |
Преимущества направляющего кольца AGE
- наружное исполнение для установки на поршень гидравлического цилиндра
- простое и компактное решение для стандартных поршневых направляющих узлов
- центрирует поршень и снижает риск перекоса при рабочем ходе
- воспринимает малые радиальные нагрузки до 40 Н/мм²
- предотвращает контакт металл-металл между поршнем и гильзой цилиндра
- полиацеталь POM обеспечивает низкое трение, износостойкость и стабильную геометрию
- стекловолокно повышает жесткость материала и сопротивление деформации под нагрузкой
Аналоги и взаимозаменяемость AGE

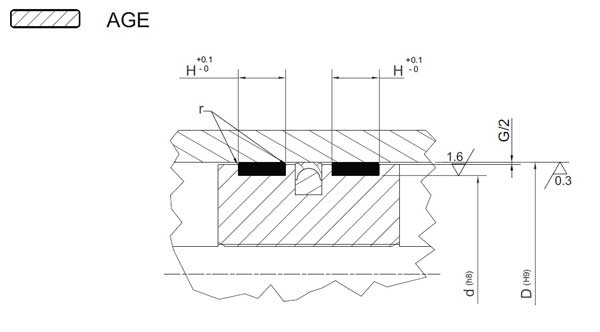

Направляющее кольцо AGE подбирается по диаметру поршня, диаметру гильзы, ширине профиля, размеру посадочной канавки, материалу и расчетной радиальной нагрузке. При замене важно учитывать, что AGE относится к наружным направляющим кольцам поршневого типа и работает как опорный элемент между поршнем и внутренней поверхностью цилиндра.
При подборе аналога необходимо сравнивать не только размеры d × D × H, но и материал направляющего кольца, допустимую боковую нагрузку, скорость скольжения, температурный диапазон и совместимость с соседними поршневыми уплотнениями. Для тяжелых условий работы и повышенных радиальных нагрузок может потребоваться переход на усиленное направляющее кольцо или направляющую ленту с большей опорной площадью.
