Грязесъемник PRW для гидравлических цилиндров
PRW — комбинированный грязесъемник-уплотнение с дополнительной наружной защитной кромкой, препятствующей проникновению загрязнений по наружному диаметру посадочного места.
Описание грязесъемника PRW
Грязесъемник PRW предназначен для защиты гидравлических цилиндров от попадания пыли, грязи, влаги, песка и других внешних загрязнений внутрь уплотнительной системы. Профиль очищает поверхность штока при каждом рабочем цикле и одновременно выполняет дополнительную уплотняющую функцию.
Конструктивно PRW относится к комбинированным грязесъемникам-уплотнениям. Помимо основной рабочей кромки профиль оснащен дополнительной наружной защитной кромкой, которая образует дополнительный барьер между корпусом гидроцилиндра и грязесъемником.
Дополнительная наружная кромка препятствует проникновению пыли, грязи, влаги и абразивных частиц по наружному диаметру посадочного места. Благодаря этому уменьшается загрязнение посадочной канавки и повышается эффективность работы всего уплотнительного узла.
Помимо функции очистки штока профиль создает дополнительный уплотняющий эффект. Дополнительные рабочие губки помогают ограничивать распространение загрязнений внутри узла и повышают надежность работы гидроцилиндра в тяжелых условиях эксплуатации.
Грязесъемник PRW применяется в строительной, дорожной, сельскохозяйственной, карьерной и промышленной технике, где требуется повышенная защита гидроцилиндров от внешних загрязнений.
Технические характеристики грязесъемника
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| PU | до 0.8 м/с | -35°C…+100°C | без давления | гидравлические цилиндры, мобильная гидравлика, строительная и дорожная техника |
Преимущества грязесъемника PRW
- комбинированная конструкция грязесъемник-уплотнение
- дополнительная наружная защитная кромка
- защита посадочной канавки от загрязнений
- снижение риска проникновения пыли и грязи по наружному диаметру
- дополнительный уплотняющий эффект
- увеличение ресурса штокового уплотнения и гидроцилиндра
Аналоги и взаимозаменяемость PRW
Грязесъемник PRW подбирается по диаметру штока, размерам посадочного места, высоте профиля, материалу и условиям эксплуатации. При замене важно учитывать дополнительную наружную защитную кромку, тип канавки, скорость движения штока, температуру, степень загрязнения рабочей зоны и совместимость с основным штоковым уплотнением гидроцилиндра.

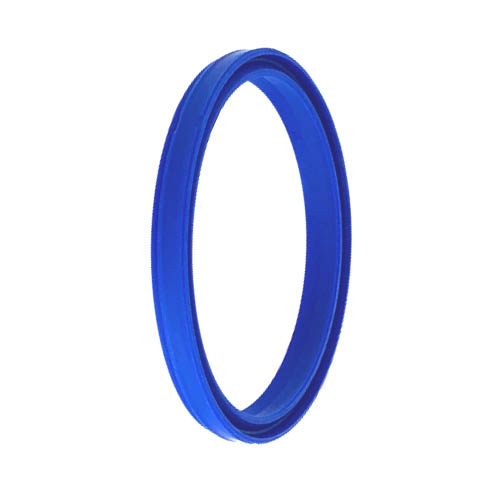

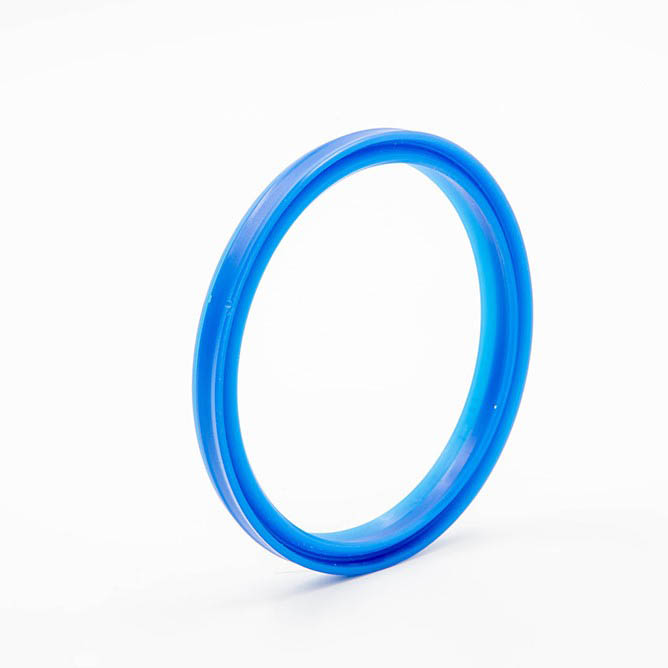

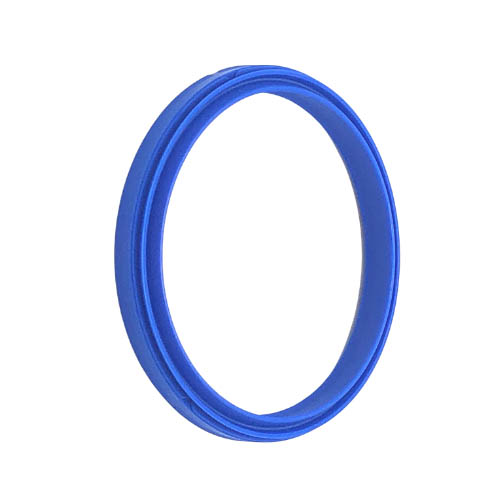

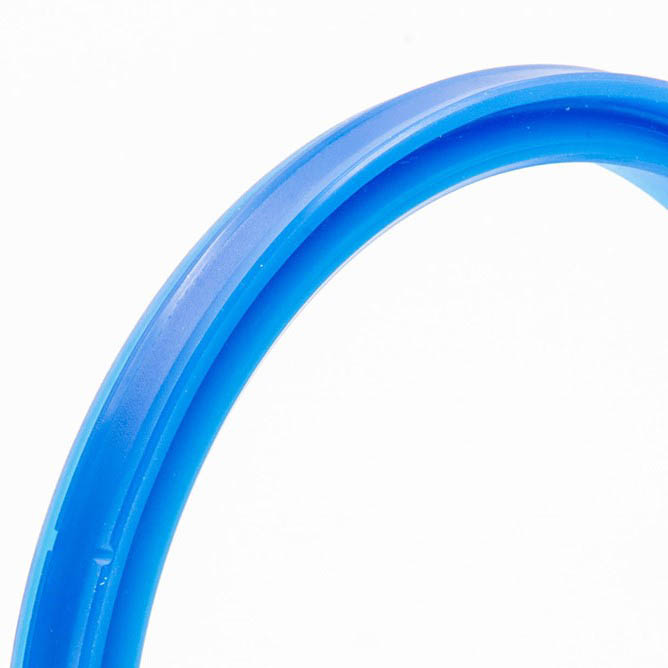

Фотографии и рендеры грязесъёмник PRW
Фотографии и рендеры грязесъёмника PRW — форма профиля, скребковая кромка и посадочная геометрия для быстрого подбора размеров и сравнения с таблицей.

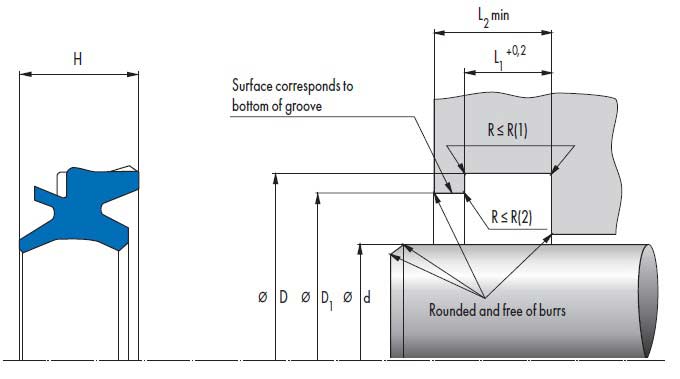

Размеры профиля PRW-1
Техническая таблица размеров
| d | D | H | D1 | D2 | L | L1 | L2 | Профиль | Артикул | Полное наименование |
|---|---|---|---|---|---|---|---|---|---|---|
| 22 | 30 | 28 | 4 | 6 | 7 | 0,3 | 0,2 | 4 | 49012374 | 22x30x28x4x6x7x0,3x0,2x4 PRW-1 |
| 25 | 33 | 31 | 4 | 6 | 7 | 0,3 | 0,2 | 4 | 49012375 | 25x33x31x4x6x7x0,3x0,2x4 PRW-1 |
| 28 | 36 | 34 | 4 | 6 | 7 | 0,3 | 0,2 | 4 | 528538 | 28x36x34x4x6x7x0,3x0,2x4 PRW-1 |
| 30 | 38 | 36 | 4 | 6 | 7 | 0,3 | 0,2 | 4 | 530000 | 30x38x36x4x6x7x0,3x0,2x4 PRW-1 |
| 32 | 40 | 38 | 4 | 6 | 7 | 0,3 | 0,2 | 4 | 531403 | 32x40x38x4x6x7x0,3x0,2x4 PRW-1 |
| 35 | 43 | 41 | 4 | 6 | 7 | 0,3 | 0,2 | 4 | 531022 | 35x43x41x4x6x7x0,3x0,2x4 PRW-1 |
| 36 | 44 | 42 | 4 | 6 | 7 | 0,3 | 0,2 | 4 | 531411 | 36x44x42x4x6x7x0,3x0,2x4 PRW-1 |
| 38 | 46 | 44 | 4 | 6 | 7 | 0,3 | 0,2 | 4 | 49005191a) | 38x46x44x4x6x7x0,3x0,2x4 PRW-1 |
| 40 | 48 | 46 | 4 | 6 | 7 | 0,3 | 0,2 | 4 | 531116 | 40x48x46x4x6x7x0,3x0,2x4 PRW-1 |
| 45 | 53 | 51 | 4 | 6 | 7 | 0,3 | 0,2 | 4 | 531412 | 45x53x51x4x6x7x0,3x0,2x4 PRW-1 |
| 50 | 58 | 56 | 4 | 6 | 7 | 0,3 | 0,2 | 4 | 528607 | 50x58x56x4x6x7x0,3x0,2x4 PRW-1 |
| 55 | 63 | 61 | 4 | 6 | 7 | 0,3 | 0,2 | 4 | 528815 | 55x63x61x4x6x7x0,3x0,2x4 PRW-1 |
| 80 | 90 | 87 | 6,3 | 8,3 | 5 | 0,3 | 0,3 | 9 | 49005193a) | 80x90x87x6,3x8,3x5x0,3x0,3x9 PRW-1 |
| 85 | 95 | 92 | 6,3 | 8,3 | 5 | 0,3 | 0,3 | 9 | 49005391 | 85x95x92x6,3x8,3x5x0,3x0,3x9 PRW-1 |
| 85 | 95 | 9 | — | — | — | — | — | — | 49005391 | 85x95x9 PRW-1 |
