Грязесъемник-уплотнение GHW для гидравлических цилиндров
GHW — комбинированный грязесъемник штока и дополнительное уплотнение для гидравлических цилиндров, предназначенный для защиты от загрязнений и повышения герметичности уплотнительного узла.
Описание грязесъемника GHW
Грязесъемник GHW предназначен для защиты гидравлических цилиндров от попадания пыли, грязи, влаги, песка и других внешних загрязнений внутрь уплотнительной системы. Профиль очищает поверхность штока при каждом рабочем цикле и одновременно выполняет дополнительную уплотняющую функцию.
Главной особенностью GHW является комбинированная конструкция «грязесъемник-уплотнение». В отличие от классических грязесъемников, профиль оснащен дополнительными рабочими кромками, которые позволяют не только удалять загрязнения со штока, но и создавать дополнительный барьер между внешней средой и внутренней полостью гидроцилиндра.
При нормальной эксплуатации основное штоковое уплотнение обеспечивает герметичность гидравлической системы. Однако в случае частичного износа, кратковременных перегрузок или ухудшения работы основного уплотнения дополнительные губки профиля GHW способны воспринимать часть нагрузки и ограничивать утечки рабочей жидкости.
Благодаря такой конструкции GHW часто рассматривается как дополнительный элемент безопасности гидроцилиндра. Профиль одновременно выполняет функцию очистки штока и резервного барьера, повышая надежность уплотнительного узла и увеличивая срок службы оборудования.
Грязесъемник-уплотнение GHW широко применяется в строительной, сельскохозяйственной, дорожной, лесозаготовительной и промышленной технике, где оборудование работает в тяжелых условиях эксплуатации и подвергается воздействию загрязнений, влаги и абразивных частиц.
Технические характеристики грязесъемника
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| NBR | до 0.8 м/с | -30°C…+110°C | без давления | стандартные гидравлические системы |
| PU | до 0.8 м/с | -35°C…+100°C | без давления | строительная и мобильная гидравлика |
| FKM | до 0.8 м/с | -20°C…+200°C | без давления | повышенные температуры и специальные среды |
Преимущества грязесъемника GHW
- комбинированная конструкция грязесъемник-уплотнение
- дополнительные рабочие кромки для повышения герметичности узла
- эффективная защита от пыли, грязи, влаги и абразивных частиц
- снижение риска утечек рабочей жидкости
- дополнительная защита при износе основного штокового уплотнения
- увеличение ресурса гидроцилиндра и уплотнительной системы
Аналоги и взаимозаменяемость GHW
Грязесъемник GHW подбирается по диаметру штока, размерам посадочного места, материалу исполнения и условиям эксплуатации. При подборе необходимо учитывать конструкцию канавки, рабочую температуру, тип гидравлической жидкости и совместимость с основным штоковым уплотнением гидроцилиндра.

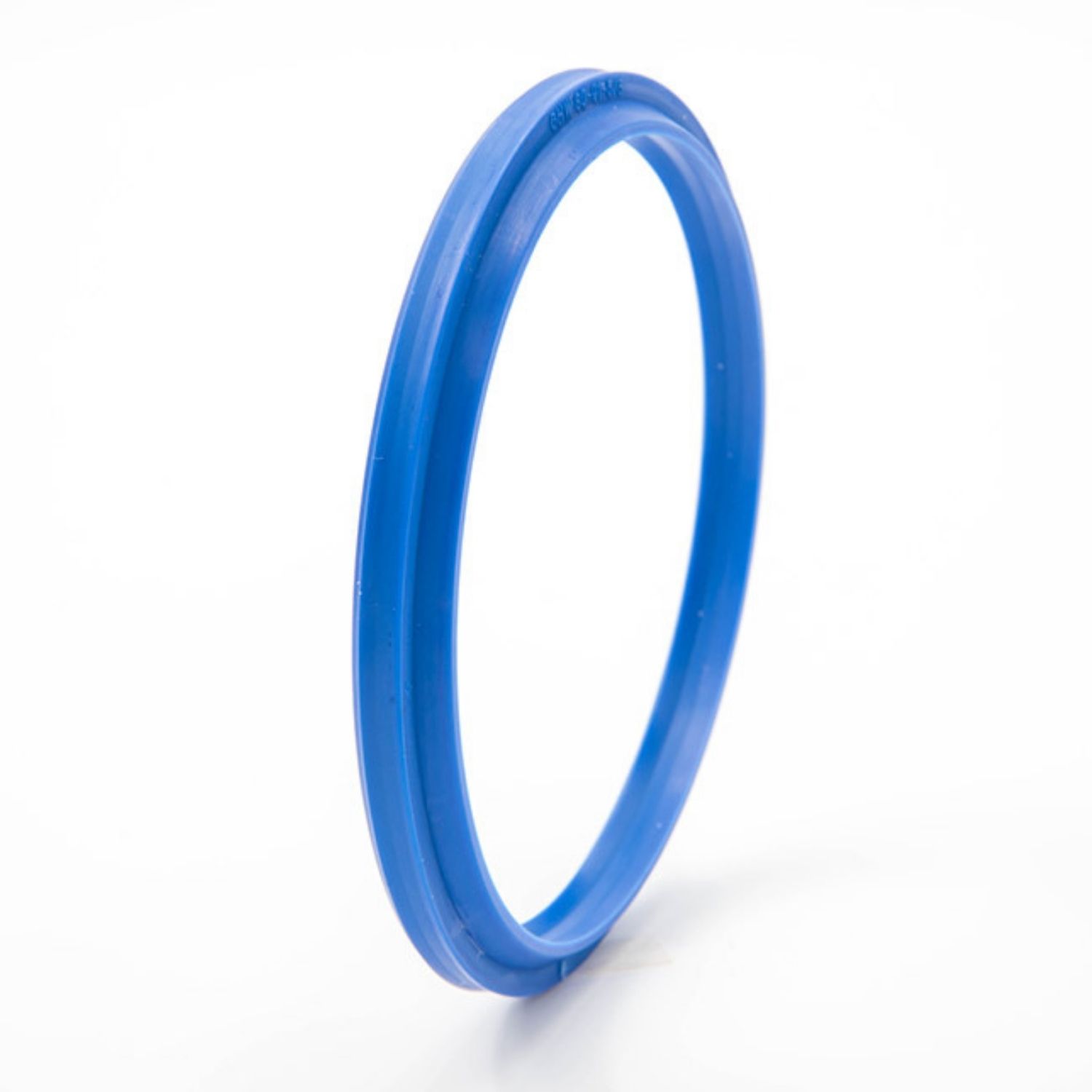

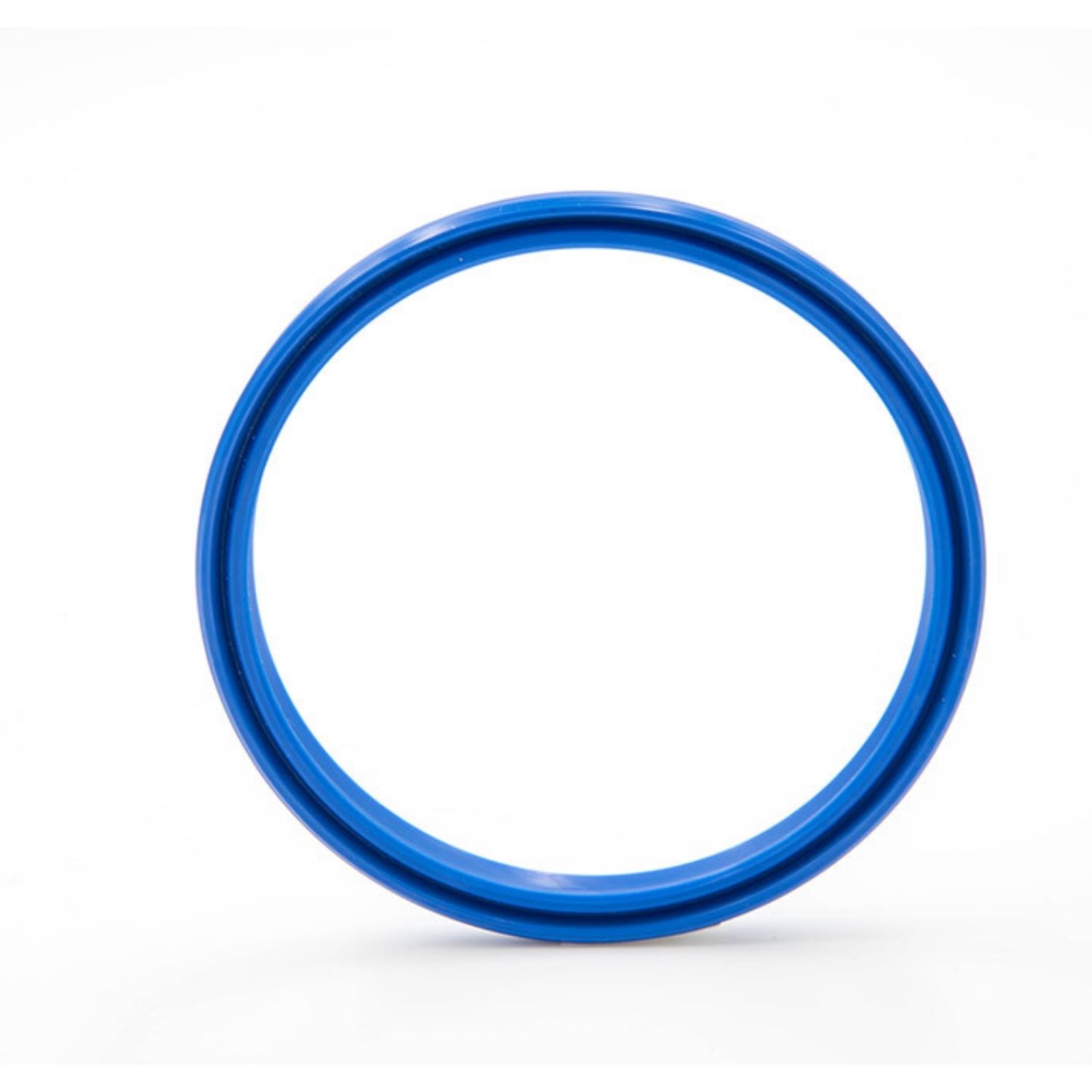

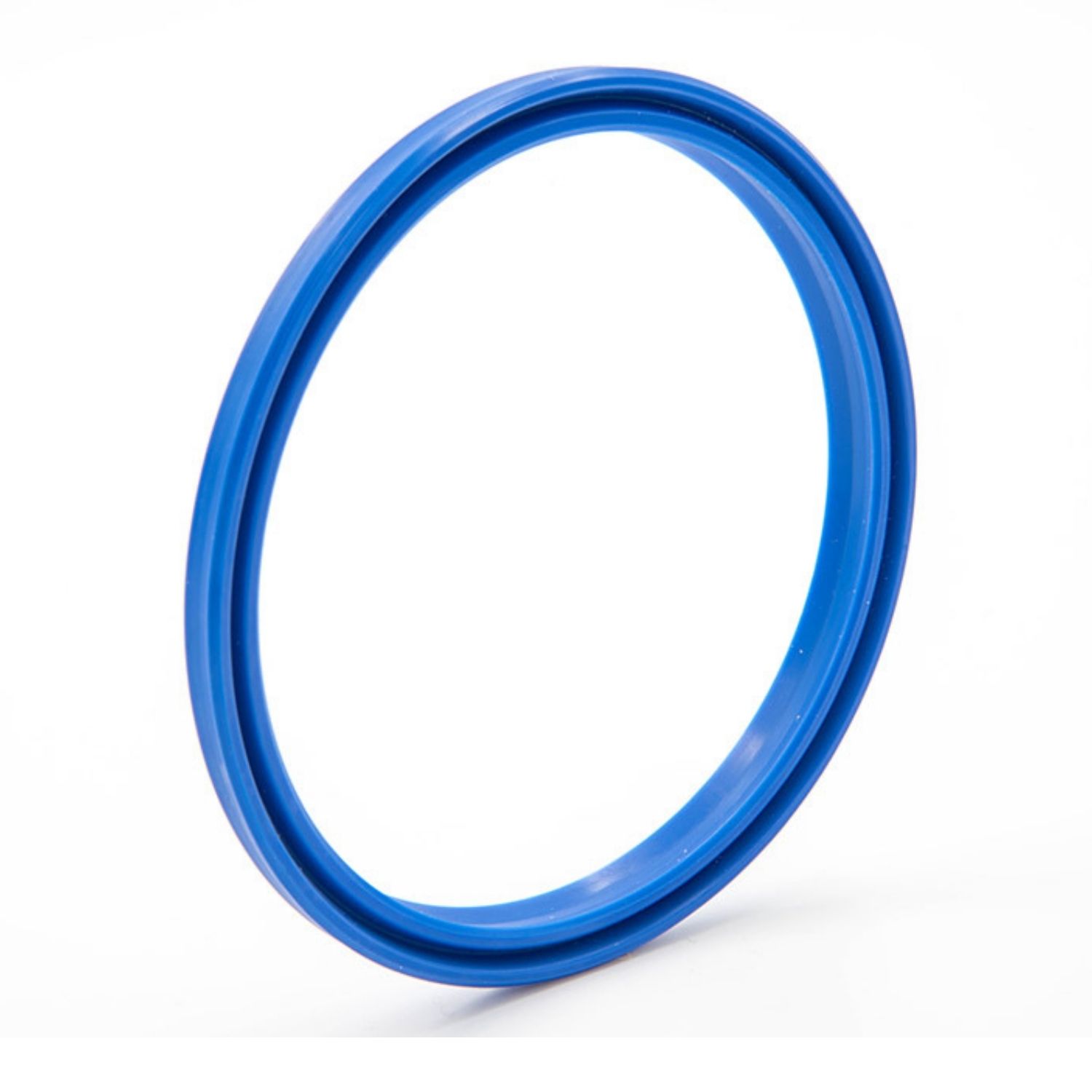

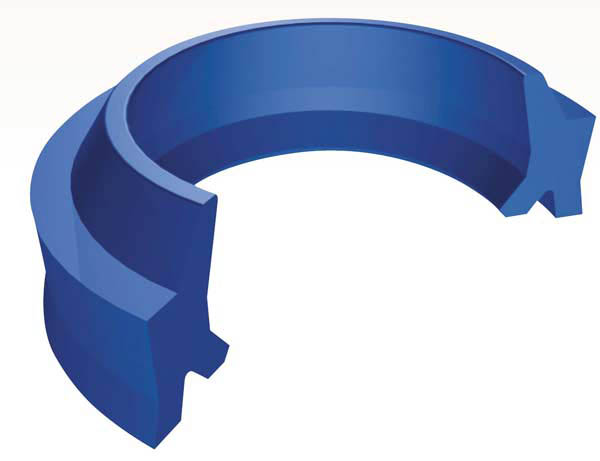

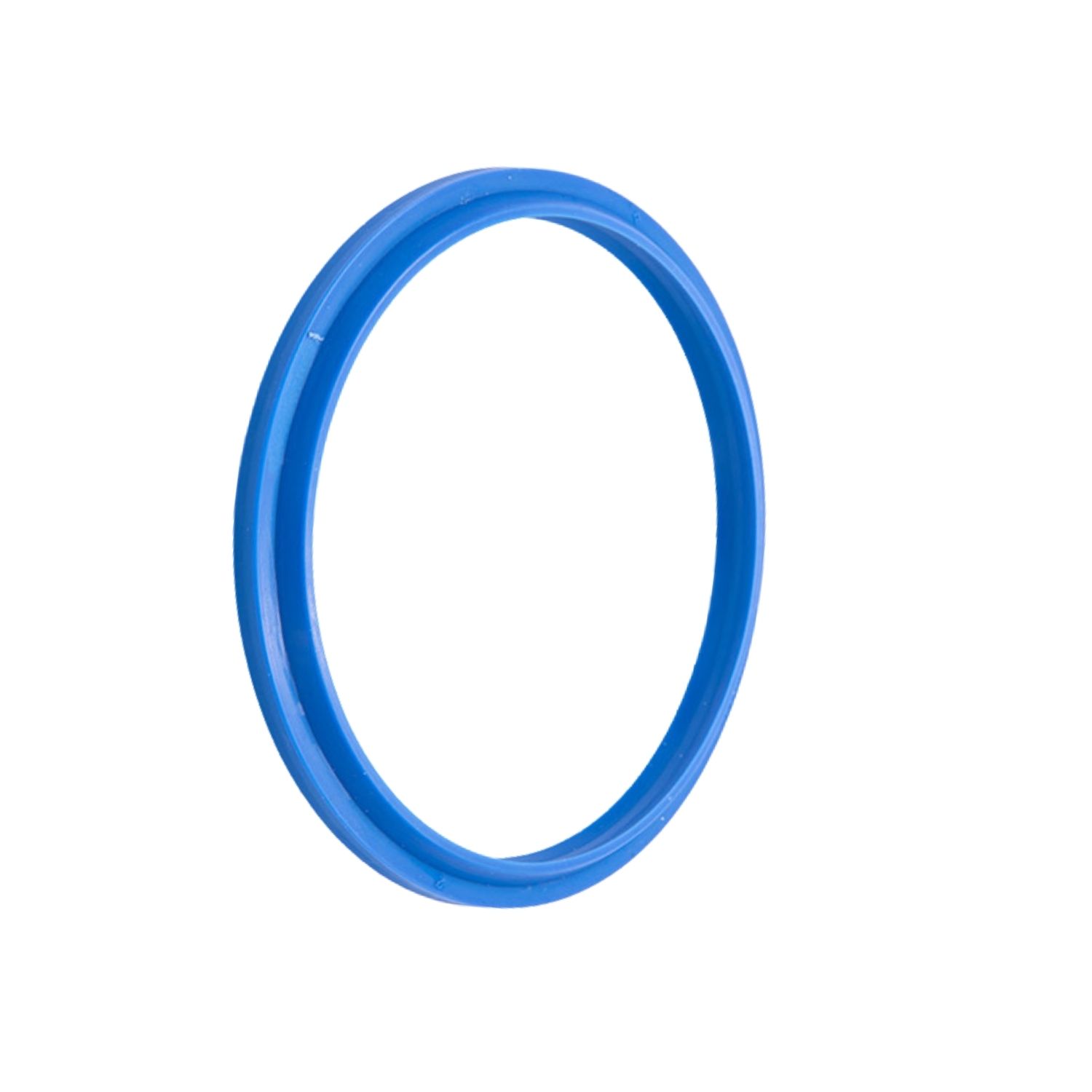

Фотографии и рендеры грязесъёмник GHW
Фотографии и рендеры грязесъёмника GHW — форма профиля, скребковая кромка и посадочная геометрия для быстрого подбора размеров и сравнения с таблицей.

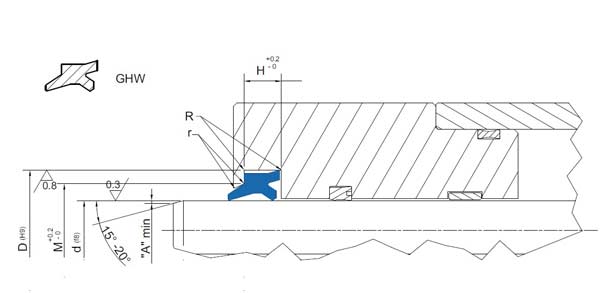

Размеры профиля GHW
Техническая таблица размеров
| d | D | H | M | Дополнительное обозначение | Артикул | Полное наименование |
|---|---|---|---|---|---|---|
| 10 | 16,6 | 3,6 | 11,3 | GHW 10 | 039063 | 10x16,6x3,6 GHW |
| 10 | 16,6 | 5,3 | 11,3 | GHW 10/1 | 039063/1 | 10x16,6x5,3 GHW |
| 12 | 18,6 | 3,8 | 15 | GHW 12 | 047070 | 12x18,6x3,8 GHW |
| 14 | 20,6 | 3,8 | 17 | GHW 14 | 055078 | 14x20,6x3,8 GHW |
| 18 | 24,6 | 3,8 | 21 | GHW 18 | 070094 | 18x24,6x3,8 GHW |
| 20 | 28,6 | 5,3 | 23 | GHW 20 | 078110 | 20x28,6x5,3 GHW |
| 20 | 26,6 | 3,8 | 23 | GHW 20/1 | 078102 | 20x26,6x3,8 GHW |
| 22 | 30,6 | 5,3 | 25 | GHW 22 | 086118 | 22x30,6x5,3 GHW |
| 24 | 32,6 | 5,3 | 27 | GHW 24 | 094125 | 24x32,6x5,3 GHW |
| 25 | 33,6 | 5,3 | 28 | GHW 25 | 098129 | 25x33,6x5,3 GHW |
| 28 | 36,6 | 5,3 | 31 | GHW 28 | 110141 | 28x36,6x5,3 GHW |
| 30 | 38,6 | 5,3 | 33 | GHW 30 | 118149 | 30x38,6x5,3 GHW |
| 32 | 40,6 | 5,3 | 35 | GHW 32 | 125157 | 32x40,6x5,3 GHW |
| 35 | 43,6 | 5,3 | 38 | GHW 35 | 137169 | 35x43,6x5,3 GHW |
| 36 | 44,6 | 5,3 | 39 | GHW 36 | 141173 | 36x44,6x5,3 GHW |
| 40 | 48,6 | 5,3 | 43 | GHW 40 | 157188 | 40x48,6x5,3 GHW |
| 42 | 50 | 5,3 | 45 | GHW 42 | 165196 | 42x50x5,3 GHW |
| 45 | 53,6 | 5,3 | 48 | GHW 45 | 177208 | 45x53,6x5,3 GHW |
| 50 | 58,6 | 5,3 | 53 | GHW 50 | 196228 | 50x58,6x5,3 GHW |
| 55 | 63,6 | 5,3 | 58 | GHW 55 | 216248 | 55x63,6x5,3 GHW |
| 56 | 64,6 | 5,3 | 59 | GHW 56 | 220251 | 56x64,6x5,3 GHW |
| 60 | 68,6 | 5,3 | 63 | GHW 60 | 236267 | 60x68,6x5,3 GHW |
| 60 | 70,6 | 5,3 | 65 | GHW 60/1 | 236275 | 60x70,6x5,3 GHW |
| 63 | 71,6 | 5,3 | 66 | GHW 63 | 248279 | 63x71,6x5,3 GHW |
| 63 | 73,6 | 5,3 | 66 | GHW 63/1 | 248279/1 | 63x73,6x5,3 GHW |
| 65 | 73,6 | 5,3 | 68 | GHW 65 | 255287 | 65x73,6x5,3 GHW |
| 70 | 78,6 | 5,3 | 73 | GHW 70 | 275307 | 70x78,6x5,3 GHW |
| 75 | 83,6 | 5,3 | 78 | GHW 75 | 295326 | 75x83,6x5,3 GHW |
| 80 | 88,6 | 5,3 | 83 | GHW 80 | 314346 | 80x88,6x5,3 GHW |
| 80 | 92,2 | 7,1 | 86 | GHW 80/1 | 314362 | 80x92,2x7,1 GHW |
| 85 | 97,2 | 7,1 | 91 | GHW 85 | 334381 | 85x97,2x7,1 GHW |
| 90 | 102,2 | 7,1 | 96 | GHW 90 | 354401 | 90x102,2x7,1 GHW |
| 90 | 100,2 | 5,3 | 95 | GHW 90/1 | 354393 | 90x100,2x5,3 GHW |
| 100 | 112,2 | 7,1 | 106 | GHW 100 | 393440 | 100x112,2x7,1 GHW |
| 100 | 110 | 6 | 104 | GHW 100/1 | 393433 | 100x110x6 GHW |
| 110 | 122,2 | 7,1 | 116 | GHW 110 | 433480 | 110x122,2x7,1 GHW |
| 115 | 127,2 | 7,1 | 121 | GHW 115 | 452500 | 115x127,2x7,1 GHW |
| 120 | 132,2 | 7,1 | 126 | GHW 120 | 472519 | 120x132,2x7,1 GHW |
| 130 | 142,2 | 7,1 | 136 | GHW 130 | 511559 | 130x142,2x7,1 GHW |
| 132 | 144,2 | 7,1 | 138 | GHW 132 | 520567 | 132x144,2x7,1 GHW |
| 135 | 147,2 | 7,1 | 141 | GHW 135 | 531579 | 135x147,2x7,1 GHW |
