Грязесъемник GHM для гидроцилиндров
GHM — резиновый грязесъемник штока для гидроцилиндров, конструктивно близкий к профилю GHK, но выполненный в линейке эластомерных материалов для условий, где полиуретан не является оптимальным решением.
Описание грязесъемника GHM

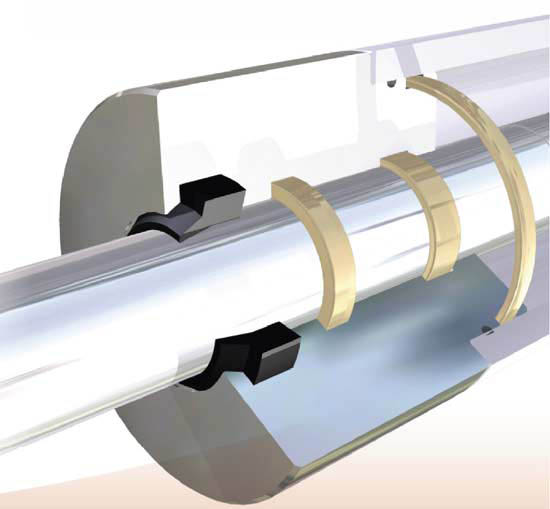

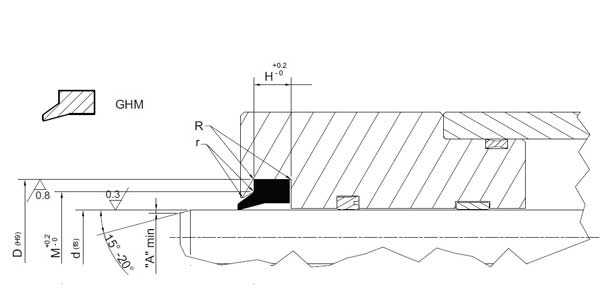

Грязесъемник GHM применяется в гидравлических цилиндрах для защиты штока и внутренней полости узла от пыли, грязи, влаги и других внешних загрязнений. Профиль устанавливается в посадочное место на крышке гидроцилиндра и при возвратно-поступательном движении счищает загрязнения с поверхности штока до их попадания к основному штоковому уплотнению.
По геометрии GHM близок к грязесъемнику GHK и выполняет ту же базовую функцию — формирует защитный барьер перед уплотнительным узлом. Главное отличие заключается в материале: GHM изготавливается в резиновых исполнениях, включая NBR, EPDM, NBR/Fabric и FKM. Это позволяет подобрать грязесъемник под температуру, рабочую жидкость, внешнюю среду и условия эксплуатации, в которых полиуретановый профиль может быть менее предпочтителен.
Резиновый wiper GHM используют в промышленной гидравлике, мобильной технике, подъемных механизмах, прессовом оборудовании и других гидравлических узлах, где требуется эластичная рабочая кромка, химическая совместимость или повышенная стойкость к отдельным средам. При подборе важно учитывать материал, температуру, скорость движения штока, тип посадочной канавки и степень загрязнения рабочей зоны.
Технические характеристики грязесъемника
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| EPDM | до 0.8 м/с | -40°C…+160°C | без давления | гидроцилиндры, влажная среда, специальные рабочие условия, защита штока от внешних загрязнений |
| NBR | до 0.8 м/с | -30°C…+110°C | без давления | стандартные гидроцилиндры, штоковые узлы, защита от пыли, грязи и влаги |
| NBR/Fabric | до 0.8 м/с | -50°C…+100°C | без давления | гидроцилиндры с повышенными механическими нагрузками, загрязненная среда, промышленное оборудование |
| FKM | до 0.8 м/с | -20°C…+200°C | без давления | гидроцилиндры при повышенных температурах, специальные среды, требования к химической стойкости |
Преимущества грязесъемника GHM
- резиновое исполнение для гидроцилиндров, где полиуретан не является оптимальным материалом
- защищает штоковое уплотнение от пыли, грязи, влаги и абразивных частиц
- конструктивно близок к профилю GHK и удобен для стандартных посадочных мест
- доступен в разных материалах: NBR, EPDM, NBR/Fabric и FKM
- подбирается под температуру, рабочую жидкость и требования к химической стойкости
- подходит для промышленной и мобильной гидравлики
Аналоги и взаимозаменяемость GHM
Грязесъемник GHM для гидроцилиндров подбирается по размерам посадочного места, диаметру штока, высоте профиля, материалу и условиям эксплуатации. При замене важно учитывать отличие резинового исполнения от полиуретановых грязесъемников, рабочую температуру, совместимость с гидравлической жидкостью, тип канавки и степень загрязнения зоны работы штока.
