GHF / High Speed Wiper Seal

Грязесъемник GHF для высокоскоростных гидроцилиндров

GHF — высокоскоростной грязесъемник из бронзонаполненного PTFE с активирующим O-Ring кольцом, рассчитанный на работу штока до 15 м/с.

Описание грязесъемника GHF

Грязесъемник GHF предназначен для гидравлических цилиндров, в которых требуется очистка штока при высокой скорости возвратно-поступательного движения. В отличие от классических полиуретановых и резиновых грязесъемников, обычно рассчитанных на скорости порядка 0.5–1.0 м/с, профиль GHF может применяться в узлах со скоростью штока до 15 м/с.

Конструктивно GHF состоит из грязесъемного кольца из бронзонаполненного PTFE и активирующего O-Ring кольца. PTFE с бронзовым наполнителем имеет крайне низкий коэффициент трения, высокую стойкость к износу и хорошую стабильность формы при интенсивной работе гидроцилиндра.

Активирующее кольцо создает необходимое радиальное усилие и обеспечивает стабильное прилегание PTFE-профиля к поверхности штока. Благодаря этому грязесъемник сохраняет очищающую функцию даже при высокой скорости, перепадах нагрузки, вибрациях и сложных режимах работы оборудования.

GHF применяется в тяжелых условиях эксплуатации, где стандартные грязесъемники быстро перегреваются, изнашиваются или создают слишком большое трение. Такой профиль может использоваться в гидромолотах, вибропрессах, прессовом оборудовании, литейных машинах, испытательных стендах, быстродействующих гидроцилиндрах, металлургическом оборудовании и специальных высокоскоростных гидросистемах.

Грязесъемник GHF защищает штоковое уплотнение и направляющие элементы от пыли, грязи, влаги, металлической стружки и абразивных частиц. При подборе важно учитывать материал PTFE-кольца, материал активирующего O-Ring, скорость движения штока, температуру, рабочую среду и состояние поверхности штока.

Технические характеристики грязесъемника

Технические характеристики высокоскоростного грязесъемника GHF для гидравлических цилиндров
МатериалСкоростьТемператураДавлениеПрименение
PTFE/Bronze/NBRдо 15.0 м/с-30°C…+130°Cбез давлениявысокоскоростные гидроцилиндры, гидромолоты, вибропрессы, прессовое и металлургическое оборудование

Преимущества грязесъемника GHF

  • рассчитан на высокую скорость движения штока до 15 м/с
  • бронзонаполненный PTFE обеспечивает низкий коэффициент трения
  • активирующее O-Ring кольцо поддерживает стабильное прилегание к штоку
  • подходит для тяжелых условий эксплуатации и интенсивных циклов работы
  • снижает риск перегрева и ускоренного износа по сравнению с классическими профилями
  • эффективно защищает штоковое уплотнение от пыли, грязи и абразивных частиц

Аналоги и взаимозаменяемость GHF

Грязесъемник GHF подбирается по диаметру штока, размерам посадочной канавки, высоте профиля, материалу PTFE-кольца и материалу активирующего O-Ring. При замене важно учитывать скорость движения штока, температуру, тип рабочей среды, состояние поверхности и требования к коэффициенту трения.

WTF AD AT NRS A80 AD60 AD61 SIA S2A 931 941 MWTF WS-30 WS-D31 WS-D32 21B GR/C NRC

Фотографии и рендеры грязесъёмника GHF — форма профиля, скребковая кромка и посадочная геометрия для быстрого подбора размеров и сравнения с таблицей.

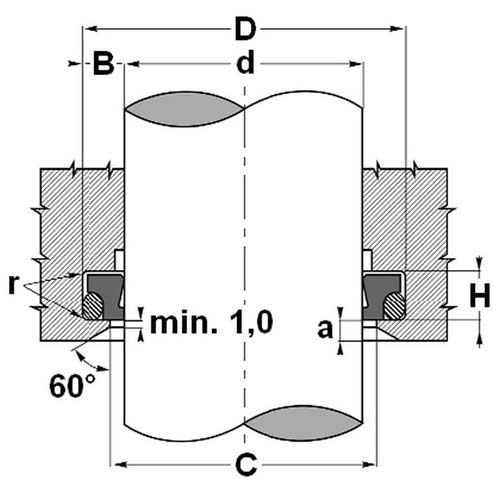

Грязесъёмник GHF, фото профиля

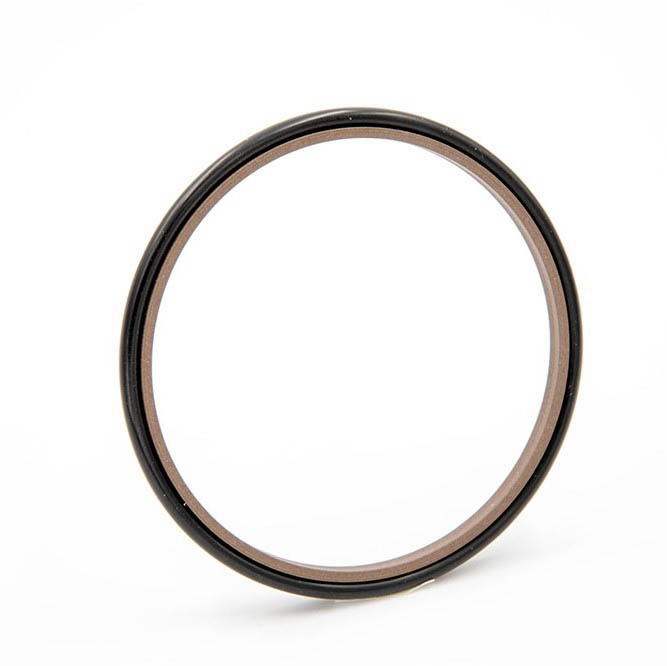

Грязесъёмник GHF, форма скребковой кромки

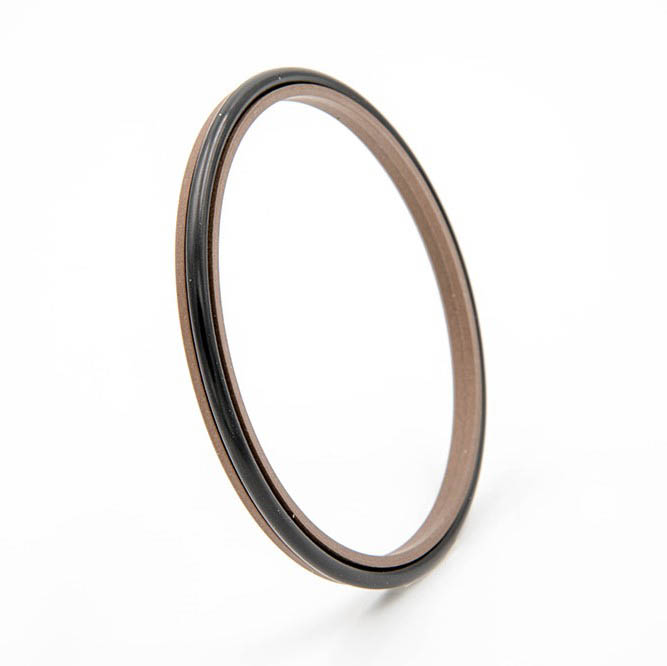

Грязесъёмник GHF, форма сечения

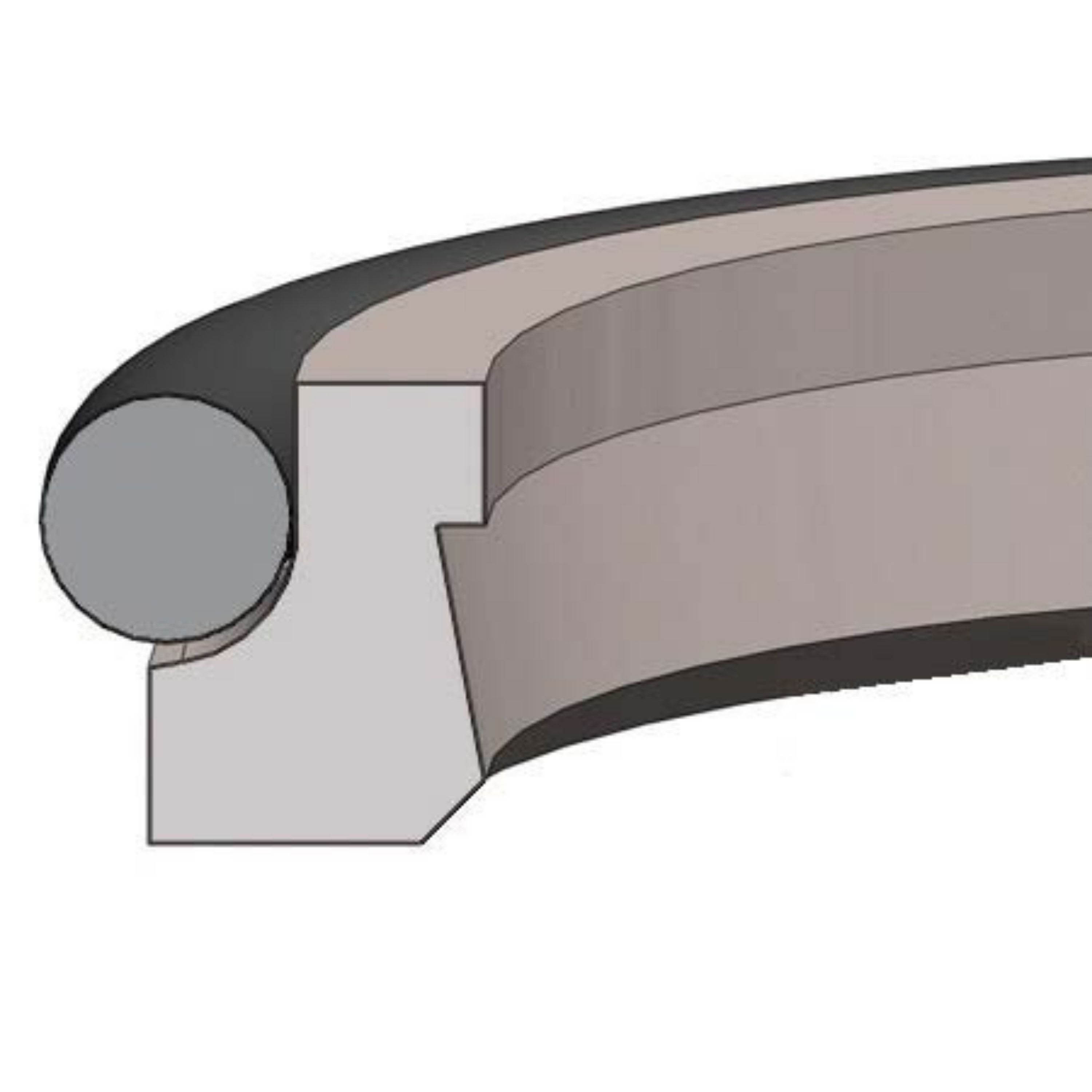

Грязесъёмник GHF, посадочная геометрия

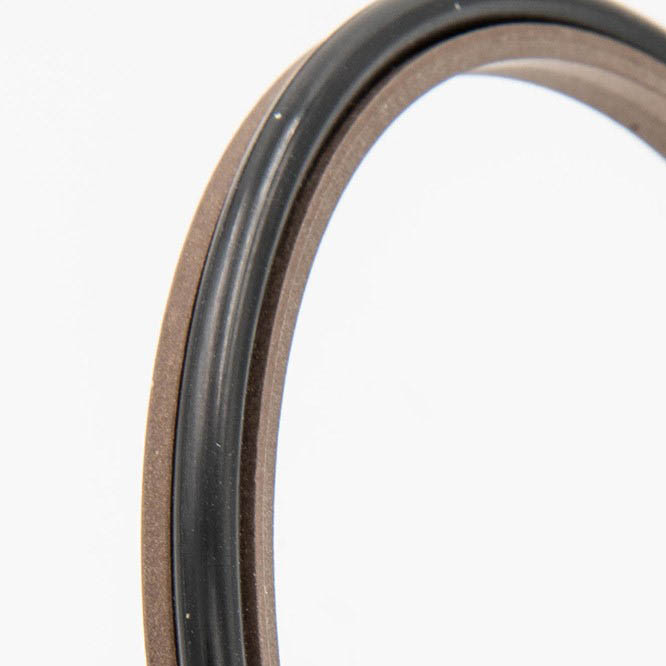

Грязесъёмник GHF, рендер профиля

Размеры профиля GHF

Техническая таблица размеров

dDHДополнительное обозначениеПолное наименование
812,83,7GHF 0088x12,8x3,7 GHF
1014,83,7GHF 01010x14,8x3,7 GHF
1218,85GHF 01212x18,8x5 GHF
1420,85GHF 01414x20,8x5 GHF
1521,85GHF 01515x21,8x5 GHF
1622,85GHF 01616x22,8x5 GHF
1824,85GHF 01818x24,8x5 GHF
2026,85GHF 02020x26,8x5 GHF
2531,85GHF 02525x31,8x5 GHF
2834,85GHF 02828x34,8x5 GHF
3036,85GHF 03030x36,8x5 GHF
3238,85GHF 03232x38,8x5 GHF
3541,85GHF 03535x41,8x5 GHF
4046,85GHF 04040x46,8x5 GHF
4551,85GHF 04545x51,8x5 GHF
5056,85GHF 05050x56,8x5 GHF
5561,85GHF 05555x61,8x5 GHF
6066,85GHF 06060x66,8x5 GHF
6573,86GHF 06565x73,8x6 GHF
7078,86GHF 07070x78,8x6 GHF
7583,86GHF 07575x83,8x6 GHF
8088,86GHF 08080x88,8x6 GHF
8593,86GHF 08585x93,8x6 GHF
9098,86GHF 09090x98,8x6 GHF
95103,86GHF 09595x103,8x6 GHF
100108,86GHF 100100x108,8x6 GHF
110118,86GHF 110110x118,8x6 GHF
120128,86GHF 120120x128,8x6 GHF
125133,86GHF 125125x133,8x6 GHF
130133,86GHF 130130x133,8x6 GHF
140148,86GHF 140140x148,8x6 GHF
150158,86GHF 150150x158,8x6 GHF
160168,86GHF 160160x168,8x6 GHF
170178,86GHF 170170x178,8x6 GHF
180188,86GHF 180180x188,8x6 GHF
200208,86GHF 200200x208,8x6 GHF
210218,86GHF 210210x218,8x6 GHF
220228,86GHF 220220x228,8x6 GHF
225233,86GHF 225225x233,8x6 GHF
230238,86GHF 230230x238,8x6 GHF
240248,86GHF 240240x248,8x6 GHF
250258,86GHF 250250x258,8x6 GHF
260272,28,4GHF 260260x272,2x8,4 GHF
270282,28,4GHF 270270x282,2x8,4 GHF
280292,28,4GHF 280280x292,2x8,4 GHF
290302,28,4GHF 290290x302,2x8,4 GHF
300312,28,4GHF 300300x312,2x8,4 GHF
310322,28,4GHF 310310x322,2x8,4 GHF
320332,28,4GHF 320320x332,2x8,4 GHF
330342,28,4GHF 330330x342,2x8,4 GHF
340352,28,4GHF 340340x352,2x8,4 GHF
350362,28,4GHF 350350x362,2x8,4 GHF
360372,28,4GHF 360360x372,2x8,4 GHF
370382,28,4GHF 370370x382,2x8,4 GHF
380392,28,4GHF 380380x392,2x8,4 GHF
390402,28,4GHF 390390x402,2x8,4 GHF
400412,28,4GHF 400400x412,2x8,4 GHF
410422,28,4GHF 410410x422,2x8,4 GHF
420432,28,4GHF 420420x432,2x8,4 GHF
43044611GHF 430430x446x11 GHF
44045611GHF 440440x456x11 GHF
45046611GHF 450450x466x11 GHF
46047611GHF 460460x476x11 GHF
47048611GHF 470470x486x11 GHF
48049611GHF 480480x496x11 GHF
49050611GHF 490490x506x11 GHF
50051611GHF 500500x516x11 GHF
Профиль: GHFСтрок: 67
