Грязесъемник поршня GGW для гидравлических цилиндров
GGW — полиуретановый грязесъемник поршня для цилиндров одностороннего действия, защищающий поршневое уплотнение от пыли, грязи, влаги и абразивных частиц.
Описание грязесъемника GGW

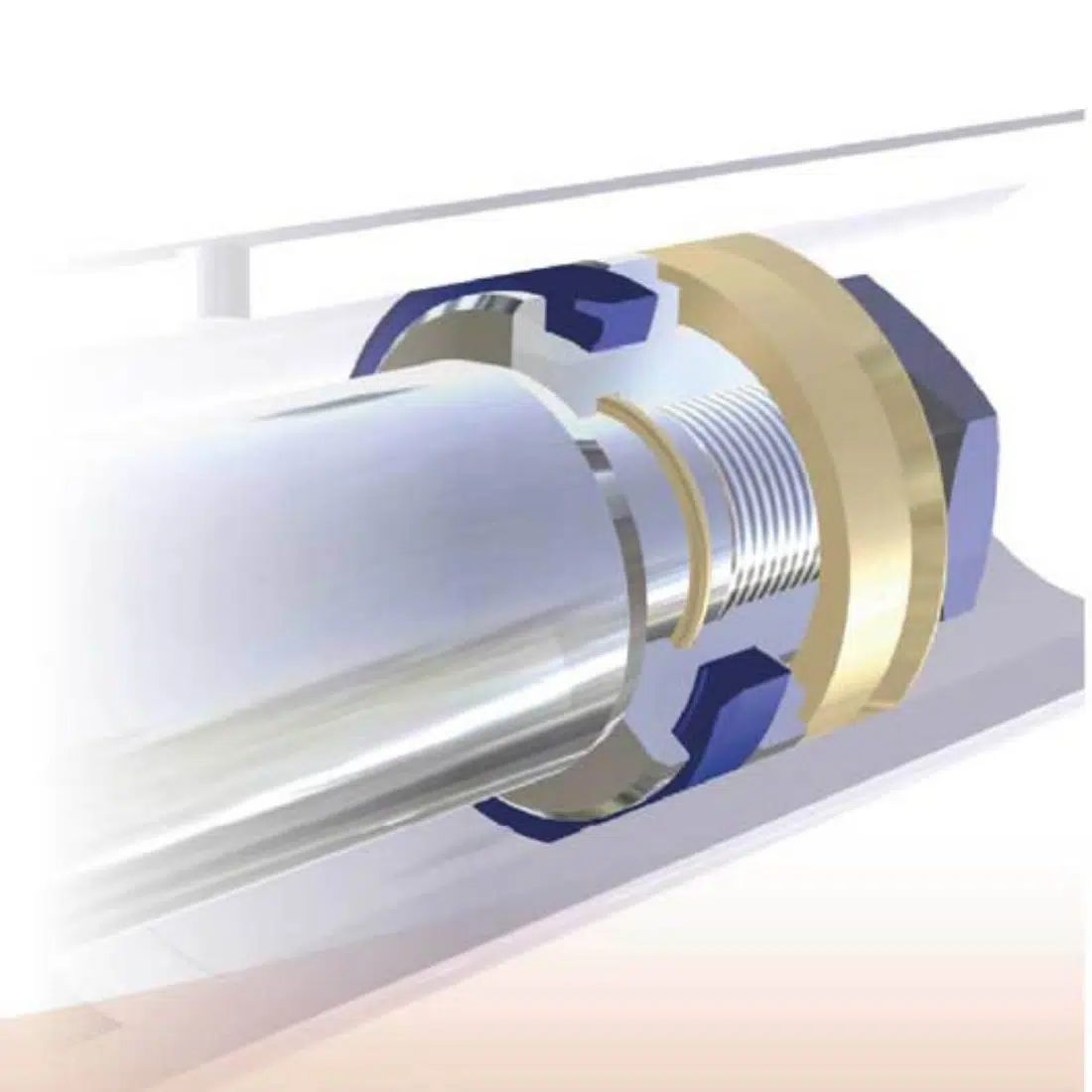

Грязесъемник GGW устанавливается на поршень гидравлического цилиндра и предназначен для защиты поршневого уплотнения от попадания пыли, грязи, влаги, металлической стружки и других абразивных частиц. В отличие от классических штоковых грязесъемников, данный профиль работает в поршневом узле и защищает уплотнительный элемент со стороны внешней среды или загрязненной зоны.
Основная рабочая губка GGW направлена наружу и при движении поршня плотно прилегает к стенке цилиндра или сопряженной рабочей поверхности. Такая геометрия позволяет снимать загрязнения до их попадания к основному поршневому уплотнению, снижая риск повреждения кромок, износа поверхности и преждевременной потери герметичности.
Полиуретановое исполнение обеспечивает хорошую стойкость к истиранию, упругость рабочей кромки и стабильную работу при возвратно-поступательном движении. Профиль GGW особенно полезен в узлах, где загрязнения могут попадать к поршню извне и создавать повышенную нагрузку на основное уплотнение.
Грязесъемник поршня GGW часто применяется в опорно-поворотных устройствах, зубчатых механизмах, поворотных гидроцилиндрах, телескопических узлах, направляющих системах и специальных цилиндрах одностороннего действия. Такое решение помогает защитить поршневой узел, продлить ресурс уплотнений и снизить риск отказа оборудования при работе в загрязненной среде.
Технические характеристики грязесъемника
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| PU | до 0.8 м/с | -35°C…+100°C | без давления | поршневые узлы, цилиндры одностороннего действия, опорно-поворотные устройства, специальные гидравлические механизмы |
Преимущества грязесъемника GGW
- предназначен для установки на поршень, а не на шток
- защищает поршневое уплотнение от пыли, грязи и абразивных частиц
- наружная рабочая губка плотно прилегает к стенке цилиндра
- снижает риск повреждения основного поршневого уплотнения
- полиуретан обеспечивает стойкость к истиранию и стабильность кромки
- подходит для опорно-поворотных устройств и специальных гидравлических узлов
Аналоги и взаимозаменяемость GGW
Грязесъемник GGW подбирается по диаметру поршня, размерам посадочного места, высоте профиля, материалу и условиям эксплуатации. При замене важно учитывать направление рабочей губки, тип цилиндра, состояние стенки, степень загрязнения рабочей зоны и совместимость с основным поршневым уплотнением.
Фотографии и рендеры грязесъёмник GGW

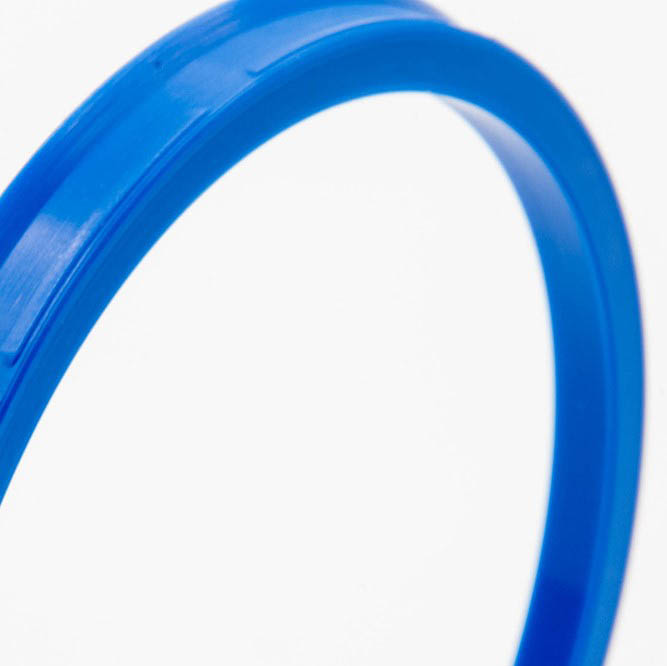

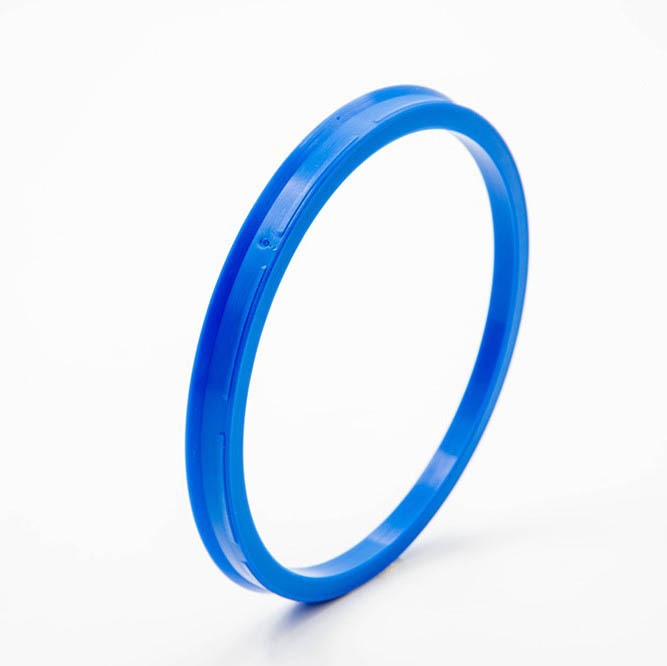

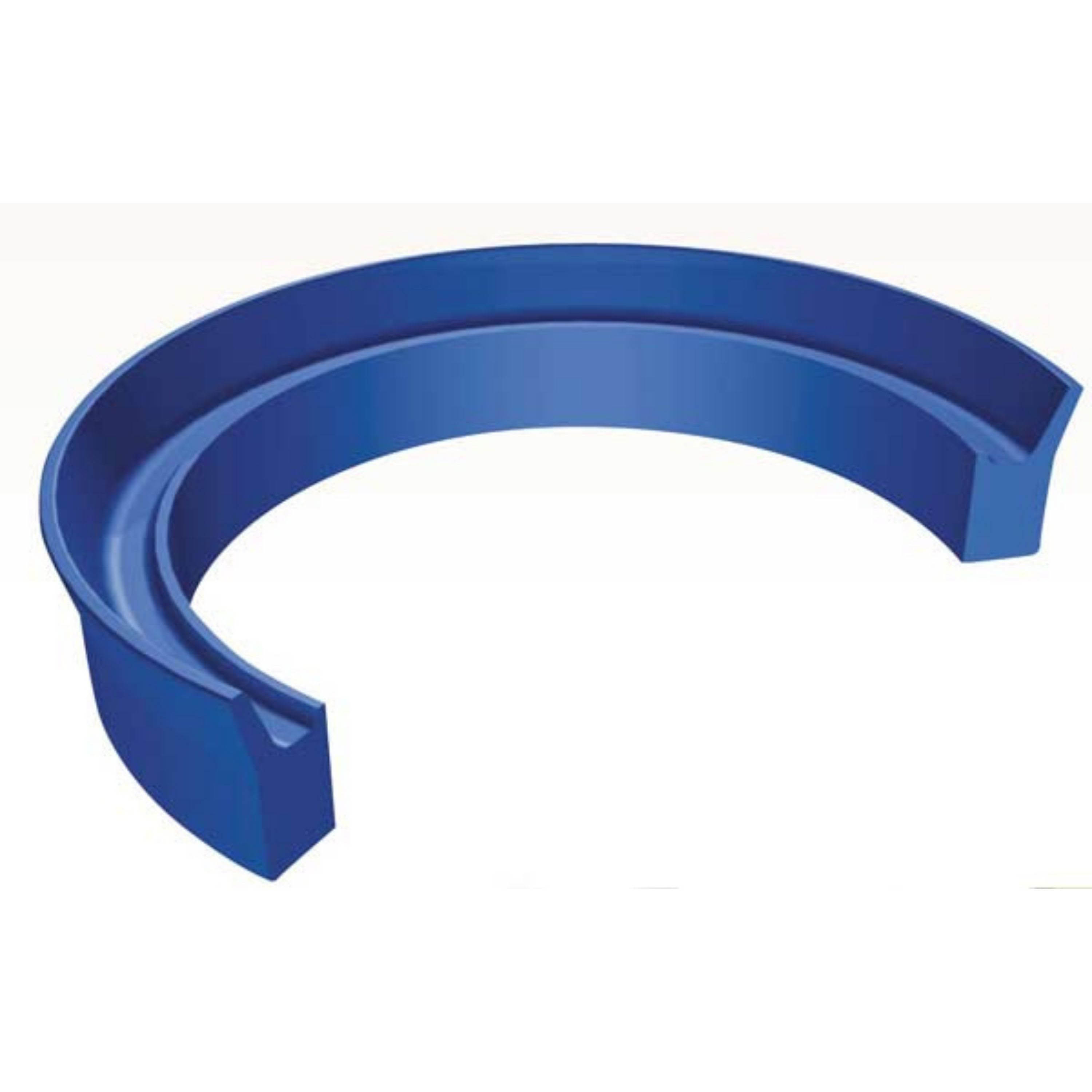

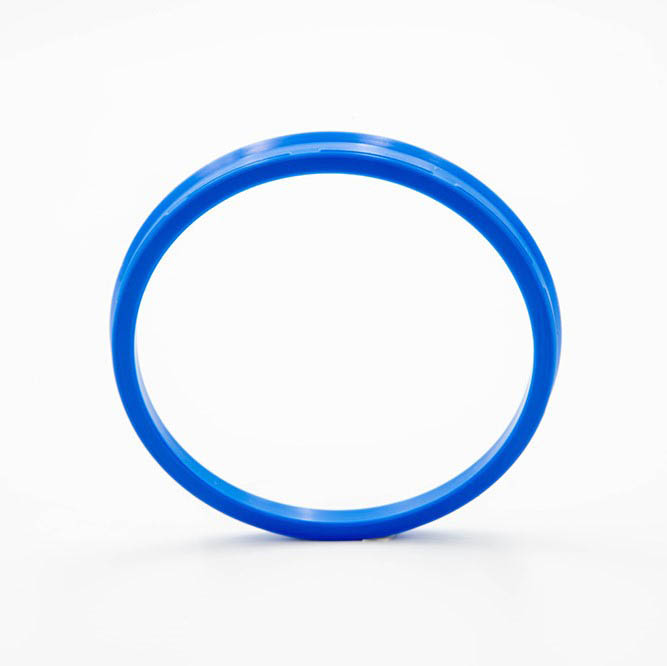

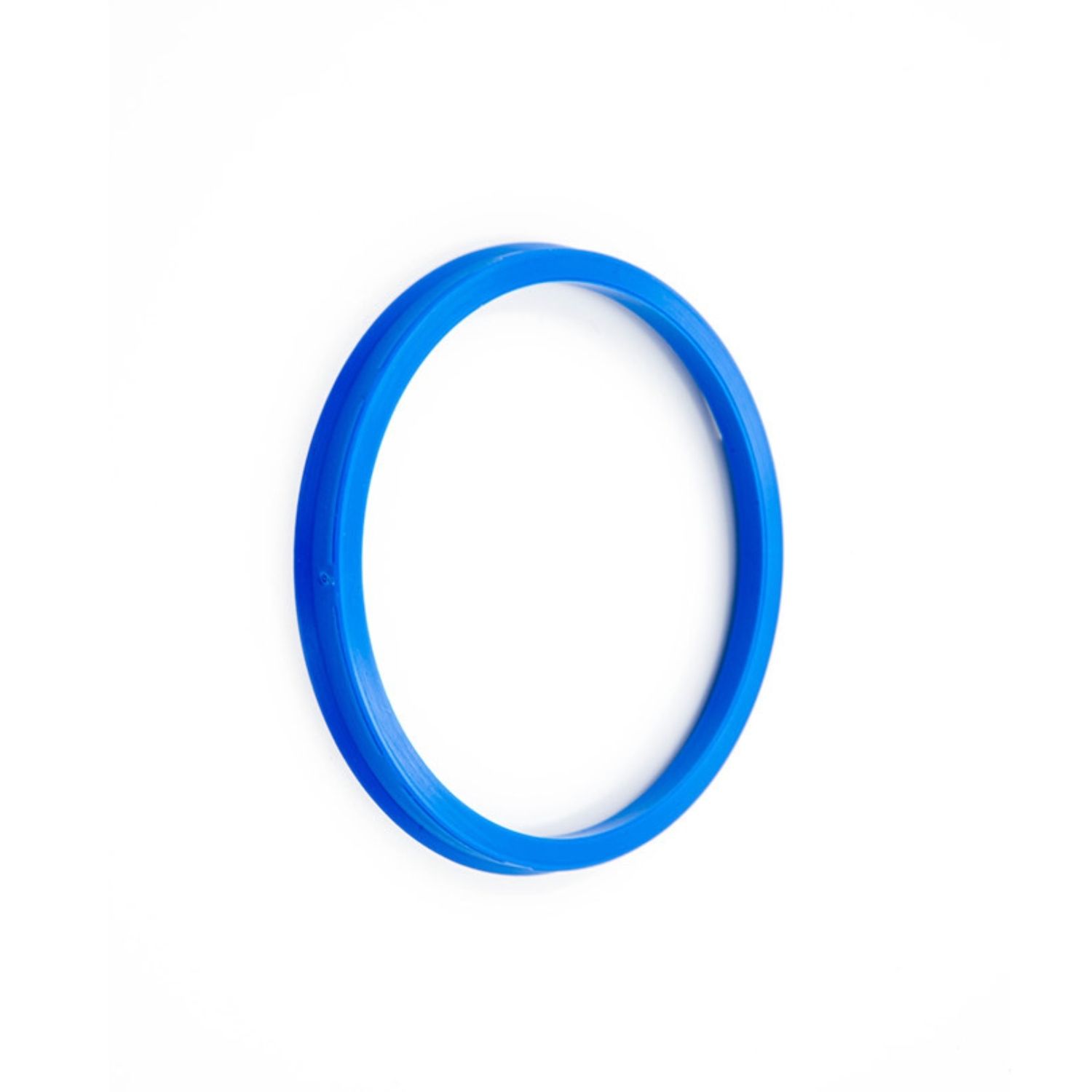

Фотографии и рендеры грязесъёмника GGW — форма профиля, скребковая кромка и посадочная геометрия для быстрого подбора размеров и сравнения с таблицей.

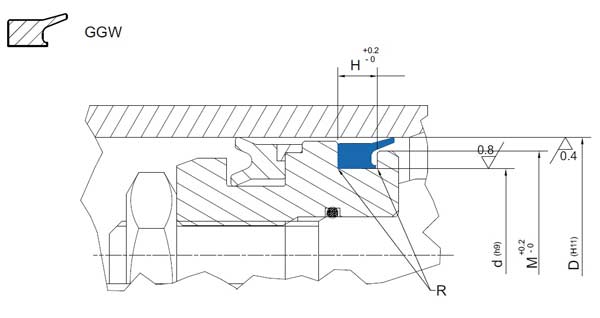

Размеры профиля GGW
Техническая таблица размеров
| d | D | H | M | Дополнительное обозначение | Полное наименование |
|---|---|---|---|---|---|
| 31,4 | 40 | 5,3 | 37 | GGW 40 | 31,4x40x5,3 GGW |
| 36,4 | 45 | 5,3 | 42 | GGW 45 | 36,4x45x5,3 GGW |
| 41,4 | 50 | 5,3 | 47 | GGW 50 | 41,4x50x5,3 GGW |
| 46,4 | 55 | 5,3 | 52 | GGW 55 | 46,4x55x5,3 GGW |
| 51,4 | 60 | 5,3 | 57 | GGW 60 | 51,4x60x5,3 GGW |
| 54,4 | 63 | 5,3 | 60 | GGW 63 | 54,4x63x5,3 GGW |
| 56,4 | 65 | 5,3 | 62 | GGW 65 | 56,4x65x5,3 GGW |
| 61,4 | 70 | 5,3 | 67 | GGW 70 | 61,4x70x5,3 GGW |
| 66,4 | 75 | 5,3 | 72 | GGW 75 | 66,4x75x5,3 GGW |
| 71,4 | 80 | 5,3 | 77 | GGW 80 | 71,4x80x5,3 GGW |
| 81,4 | 90 | 5,3 | 87 | GGW 90 | 81,4x90x5,3 GGW |
| 86,4 | 95 | 5,3 | 92 | GGW 95 | 86,4x95x5,3 GGW |
| 91,4 | 100 | 5,3 | 97 | GGW 100 | 91,4x100x5,3 GGW |
| 101,4 | 110 | 5,3 | 107 | GGW 110 | 101,4x110x5,3 GGW |
| 106,4 | 115 | 5,3 | 112 | GGW 115 | 106,4x115x5,3 GGW |
| 111,4 | 120 | 5,3 | 117 | GGW 120 | 111,4x120x5,3 GGW |
| 116,4 | 125 | 5,3 | 122 | GGW 125 | 116,4x125x5,3 GGW |
| 131,4 | 140 | 5,3 | 137 | GGW 140 | 131,4x140x5,3 GGW |
