Грязесъемник DK для гидравлических цилиндров
DK — сверхкомпактный грязесъемник штока для открытой канавки с малой шириной посадки, применяемый в гидроцилиндрах с ограниченным монтажным пространством.
Описание грязесъемника DK
Грязесъемник DK применяется в гидравлических цилиндрах для защиты штокового узла от попадания пыли, грязи, влаги и мелких абразивных частиц. Профиль устанавливается в открытую посадочную канавку и очищает поверхность штока при возвратно-поступательном движении.
Главная особенность DK — сверхкомпактная геометрия. Ширина посадки данного профиля обычно находится в диапазоне от 1,6 до 2,6 мм, тогда как классические грязесъемники чаще имеют посадочную ширину примерно от 3 до 6 мм.
Благодаря малой ширине посадочного места грязесъемник DK подходит для гидроцилиндров, где невозможно установить стандартный пыльник штока из-за ограниченного пространства в крышке цилиндра. Такой профиль используют в компактных узлах, малогабаритной гидравлике и оборудовании с небольшой монтажной высотой канавки.
Исполнения из NBR и PU позволяют подобрать профиль под стандартные условия эксплуатации, минеральные гидравлические масла и требования к износостойкости. При подборе важно учитывать не только диаметр штока и наружный диаметр посадки, но и фактическую ширину канавки, так как для DK этот параметр является критическим.
Технические характеристики грязесъемника
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| NBR | до 0.8 м/с | -30°C…+100°C | без давления | компактные гидроцилиндры, открытая канавка, малая ширина посадки |
| PU | до 0.8 м/с | -35°C…+100°C | без давления | компактные штоковые узлы, ограниченное монтажное пространство |
Преимущества грязесъемника DK
- сверхкомпактная геометрия профиля
- ширина посадки обычно от 1,6 до 2,6 мм
- подходит для открытой посадочной канавки
- применяется там, где стандартный грязесъемник слишком широкий
- эффективно очищает шток от пыли, грязи и влаги
- подходит для компактных гидроцилиндров и малогабаритной гидравлики
Аналоги и взаимозаменяемость DK
Грязесъемник DK подбирается по диаметру штока, наружному диаметру посадочного места, высоте профиля, материалу и ширине канавки. При замене особенно важно проверить посадочную ширину, так как профиль DK применяется в сверхкомпактных канавках и не всегда взаимозаменяем со стандартными грязесъемниками шириной 3–6 мм.

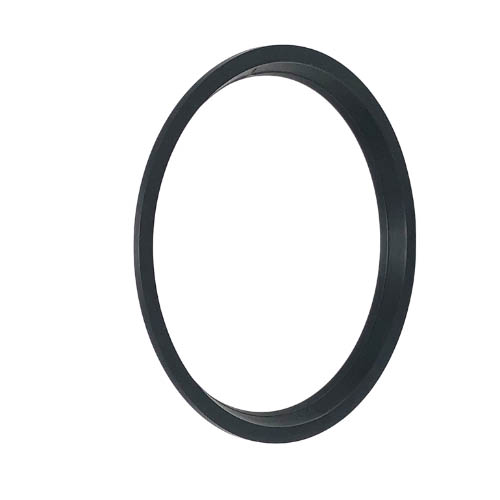

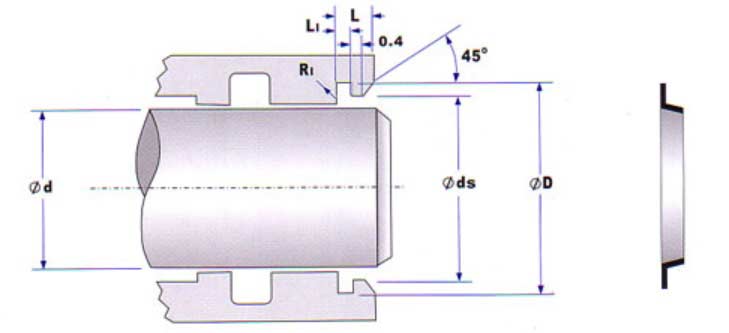

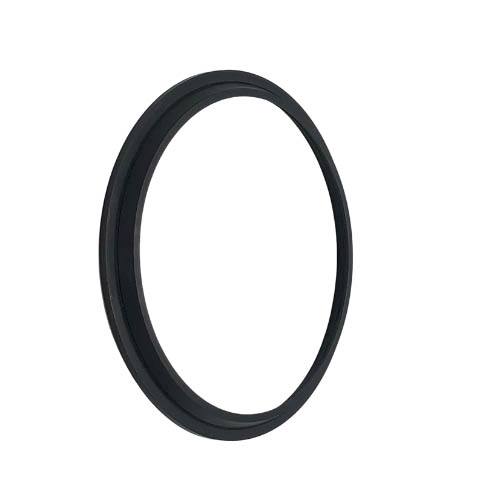

Фотографии и рендеры грязесъёмник DK
Фотографии и рендеры грязесъёмника DK — форма профиля, скребковая кромка и посадочная геометрия для быстрого подбора размеров и сравнения с таблицей.
