Армированный грязесъемник ADM55 для гидравлических цилиндров
ADM55 — армированный грязесъемник-уплотнение с металлическим каркасом, который очищает шток от загрязнений и удерживает остаточную масляную пленку внутри гидросистемы.
Описание грязесъемника ADM55
Грязесъемник ADM55 предназначен для защиты гидравлических цилиндров от попадания пыли, грязи, влаги, песка и абразивных частиц внутрь уплотнительной системы. Профиль очищает поверхность штока при каждом рабочем цикле и снижает риск повреждения основного штокового уплотнения.
Конструктивно ADM55 представляет собой армированный грязесъемник с металлическим вулканизированным кольцом и полиуретановой рабочей частью. Металлический каркас обеспечивает жесткость профиля, стабильную посадку в корпусе и удобный монтаж в открытую канавку, особенно на малых диаметрах.
Главная особенность ADM55 — двойная функция: снятие загрязнений со штока и удержание остаточного масла с помощью дополнительной рабочей кромки. Удерживаемая масляная пленка возвращается обратно в систему через небольшое сливное отверстие, что помогает уменьшить вынос рабочей жидкости наружу.
Такая конструкция повышает надежность уплотнительного узла, снижает загрязнение рабочей зоны и помогает продлить срок службы штоковых уплотнений, направляющих элементов и поверхности штока. Наружная металлическая часть защищает профиль от деформации и оставляет открытой только небольшую рабочую зону эластомерного элемента.
ADM55 применяется в мобильной гидравлике, строительной, дорожной, сельскохозяйственной, промышленной и другой технике, где требуется надежная очистка штока, армированная посадка и дополнительный контроль остаточной масляной пленки.
Технические характеристики грязесъемника
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| PU/Metal | до 1.0 м/с | -40°C…+100°C | без давления | гидроцилиндры, армированная посадка, очистка штока и удержание остаточного масла |
Преимущества грязесъемника ADM55
- армированная конструкция с металлическим каркасом
- двойная функция: очистка штока и удержание остаточной масляной пленки
- удерживаемое масло может возвращаться обратно в систему через сливное отверстие
- надежная посадка в открытую канавку корпуса
- удобный монтаж, особенно при малых диаметрах
- высокая износостойкость и длительный срок службы
Аналоги и взаимозаменяемость ADM55

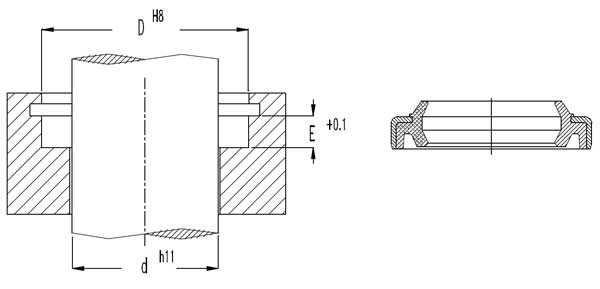

Грязесъемник ADM55 подбирается по диаметру штока, наружному диаметру металлической обоймы, высоте профиля, материалу рабочей части и условиям эксплуатации. При замене важно учитывать армированную конструкцию, наличие дополнительной кромки, возможность возврата остаточного масла и совместимость с посадочной канавкой гидроцилиндра.

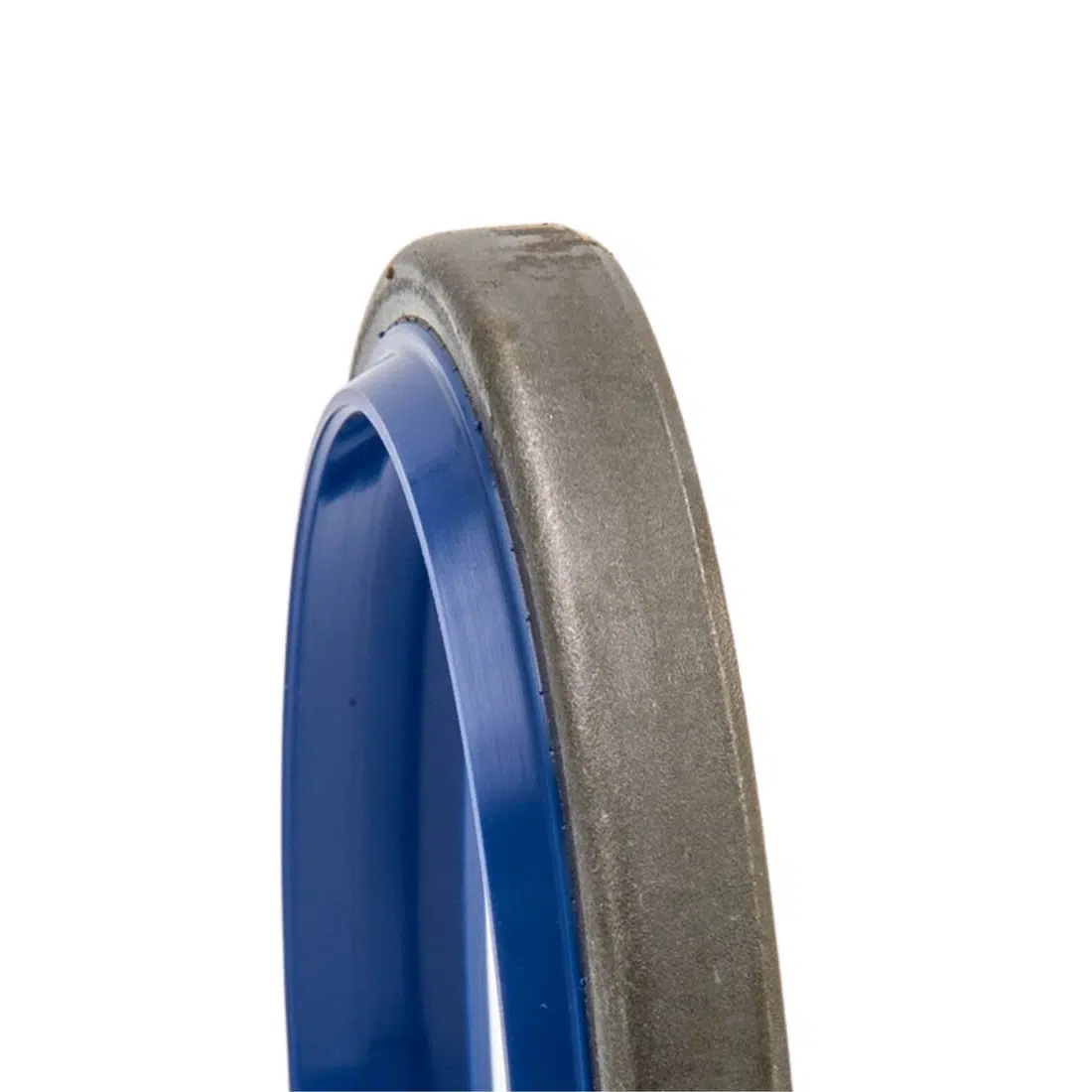

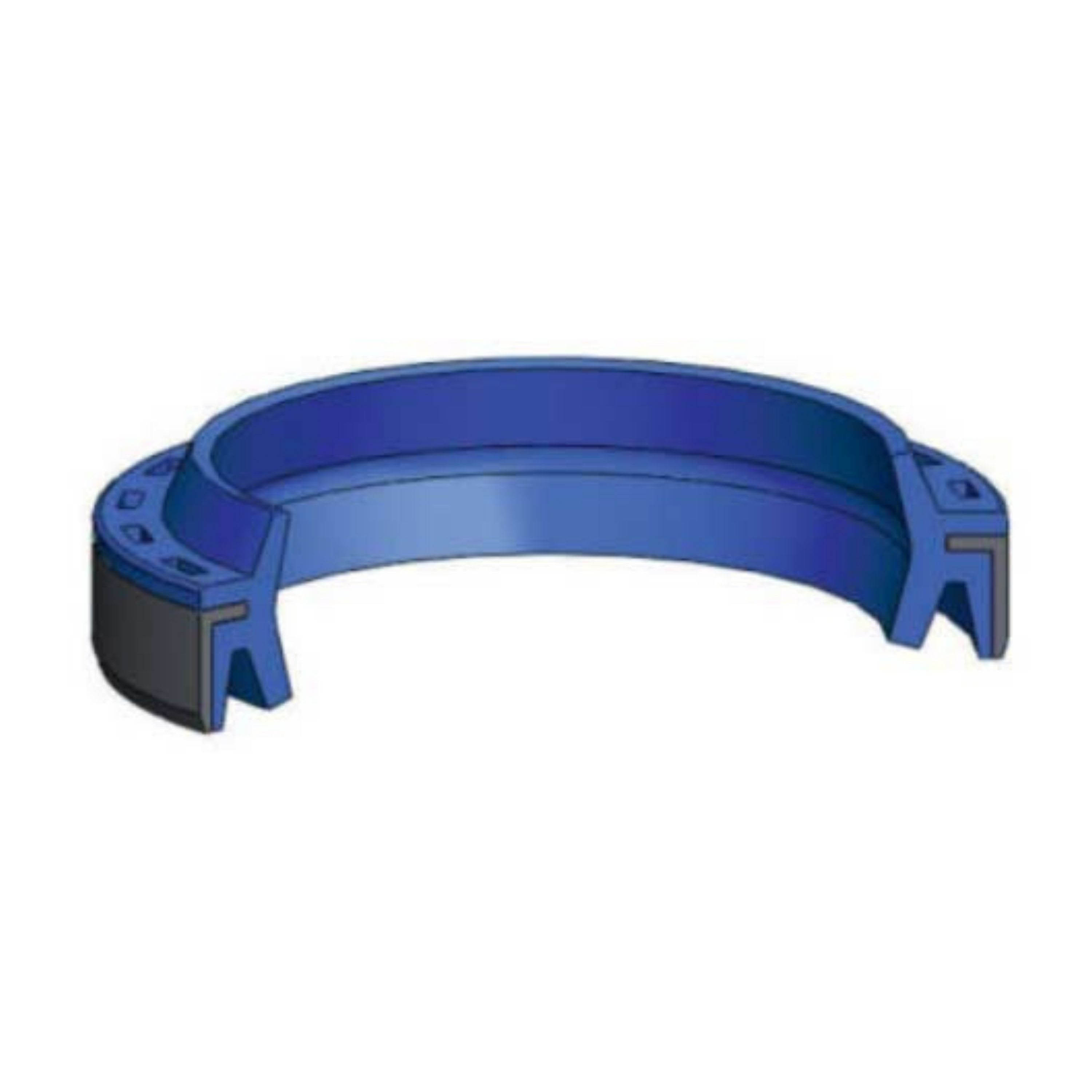

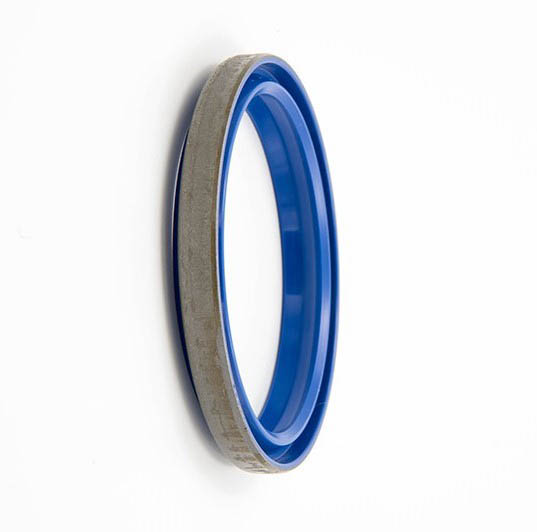

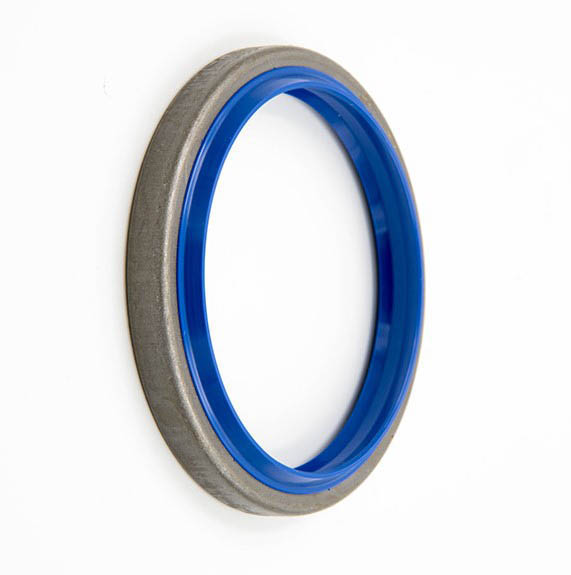

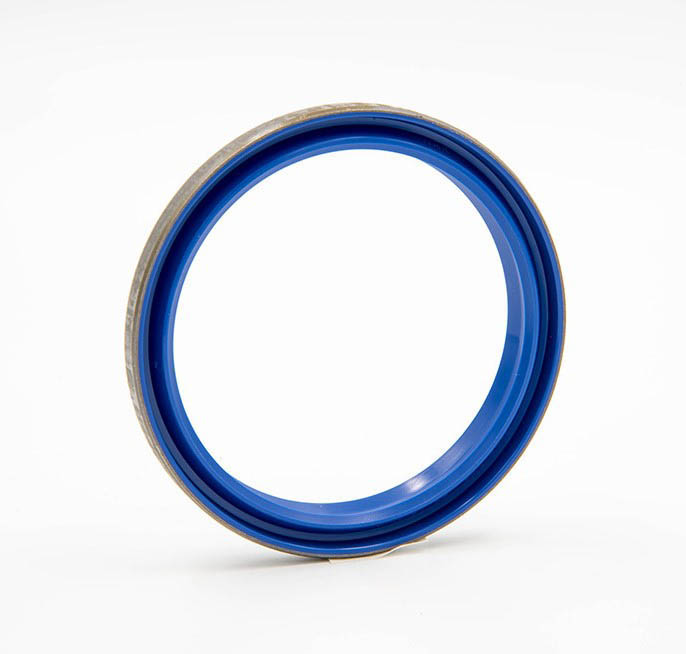

Фотографии и рендеры грязесъёмник ADM55
Фотографии и рендеры грязесъёмника ADM55 — форма профиля, скребковая кромка и посадочная геометрия для быстрого подбора размеров и сравнения с таблицей.
